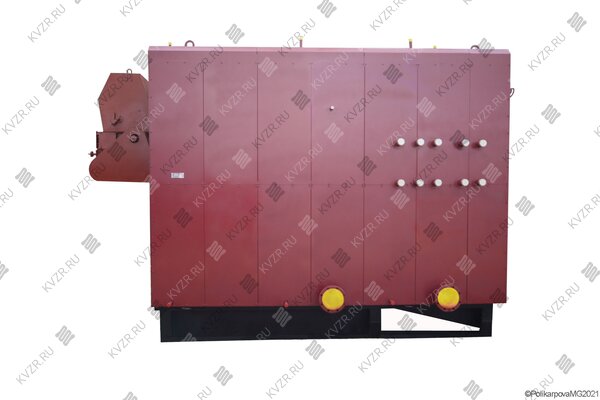

Котел КВм-1,5 с ЗП РПК

Водогрейный стальной отопительный котел КВм-1,5 на угле с топкой ЗП РПК с поворотными колосниками мощностью 1,5 Гкал (1,74 МВт), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 12900 м².
В наличии на складе: CITY_USER.
Цена за Котел КВм-1,5 с ЗП РПК с комплектом (Посмотреть комплект):
763 000p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Автоматика топки Автоматика топки
90 000p
В корзину В 1 клик
В избранное
Сравнить
Автоматика механической топки с шурующей планкой ТШПМ с эмпирическим (полуторным) ходом шурующей планки. Предназначена для топок ТШПМ 2,0, 2,5.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 6,3/1500 Дымосос 6,3/1500
60 490p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 6,3/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 8/1500 Дымосос 8/1500
85 100p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 8/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-8СП ЦН-15-500-8СП
365 200p
В корзину В 1 клик
В избранное
Сравнить
Циклон ЦН-15-500-8СП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН-15-500-8СП является самым простым видом пылеуловителей и работает используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ВДП-15 Дробилка ВДП-15
370 000p
В корзину В 1 клик
В избранное
Сравнить
Винтовая дробилка-питатель ВДП-15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 500 Дымовая труба 500
400 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 500 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоуловитель ЗУ 1,6 Золоуловитель ЗУ 1,6
41 800p
В корзину В 1 клик
В избранное
Сравнить
Золоуловитель ЗУ 1,6 представляет собой горизонтальный циклон, предназначенный очистки газов от летучей золы с температурой до 290 °С. Применяется для улавливания золы после водогрейных котлов КВр. Является аналогом золоуловителя ЗУ-1-2.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-BL 50/150-7.5/2 циркуляционный. Производительность 50 м³/ч, мощность электродвигателя 7.5 кВт, напор 31 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 403 3 - 400 подпиточный. Производительность 2.4 м³/ч, мощность электродвигателя 0.55 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 80-65-160 К 80-65-160
21 700p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 80-65-160 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 65-50-125 К 65-50-125
20 150p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 65-50-125 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка Котел КВм 1.5 с ЗП РПК
Вид топки Полумеханическая ЗП РПК
КПД, не менее, % 80
Аэродинамическое сопротивление, Па (мм. вод. ст.) 300
Температура уходящих газов, °C 200
Мощность, кВт 1740
Мощность, МВт 1.74
Мощность, Гкал 1.5
Расход топлива, кг/ч 350
Расход теплоносителя среды, м³/ч 60
Расход условного топлива, кг/ч 258
Отапливаемая площадь, м² 15000
Отапливаемый объем, м³ 45000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) 0.07 (0.7)
Габаритные размеры, длина*ширина*высота, мм 3100*2000*2450
Вентиль Ду 15 Вентиль Ду 15
Количество: 5 штук
Вентиль Ду 20 Вентиль Ду 20
Количество: 6 штук
ЗП-400 ЗП-400
Количество: 1 штука
Затвор Ду 100 Затвор Ду 100
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Колосник 520*220 Колосник 520*220
1 416p
В корзину В 1 клик
В избранное
Сравнить
Колосники чугунные 520*220 применяются в слоевых топках твердотопливных водогрейных и паровых котлов. Чтобы поддерживать в топке устойчивый слой горящего топлива, дров, угля или брикетов, из колосников собираются колосниковые решетки.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 880*220 Колосник 880*220
2 445p
В корзину В 1 клик
В избранное
Сравнить
Колосники чугунные 880*220 применяются в слоевых топках твердотопливных водогрейных и паровых котлов. Чтобы поддерживать в топке устойчивый слой горящего топлива, дров, угля или брикетов, из колосников собираются колосниковые решетки.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник тип II 0-40-10 Колосник тип II 0-40-10
199p
В корзину В 1 клик
В избранное
Сравнить
Колосник тип II 0-40-10 устанавливается в топку ЗП РПК (ПТЛ РПК).
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Ротор ЗП Ротор ЗП
16 900p
В корзину В 1 клик
В избранное
Сравнить
Ротор ЗП Т67.19.000 М2 является частью забрасывателя, предназначенного для заброса топлива.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ - КОТЛЫ ВОДОГРЕЙНЫЕ

Особенности водогрейного котла КВм-1,5 с ЗП РПК

  • КПД свыше 80 %, минимальный расход топлива;
  • компактные размеры;
  • быстрый выход на номинальную мощность - 2-4 часа;
  • запас по мощности 15 %, сверх номинальной;
  • минимальные требования к качеству питательной воды;
  • удобные люки для очистки поверхностей нагрева;
  • заводская гарантия 2 отопительных сезона.

Водогрейный котел КВм-1,5 МВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 1,5 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел КВм-1,5 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм-1,5 МВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство водогрейного котла КВм-1,5 ЗП-РПК

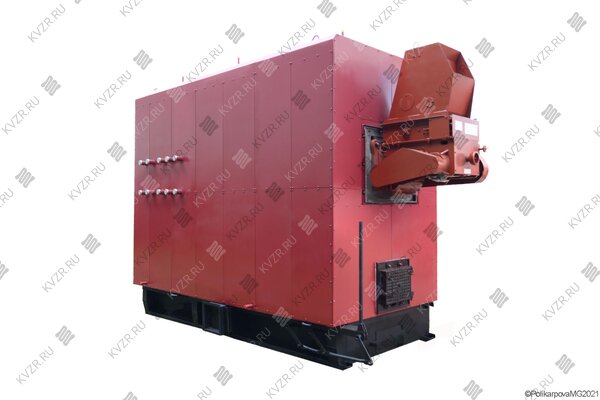

Водогрейный твердотопливный стальной отопительный котел КВм-1,5 мощностью 1,5 МВт (1,29 Гкал), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейный котел КВм 1,5 МВт выполнен двухблочным - блок котла, с устанавливаемым на него забрасывателем ЗП и полумеханическая топка с поворотными колосниками РПК.

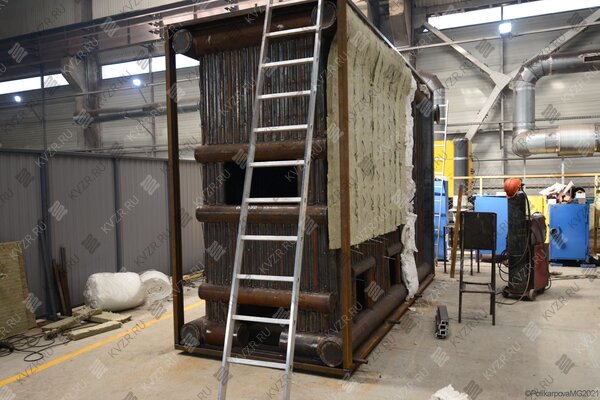

Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. На фронте котла установлена плита для крепления забрасывателя, под плитой для забрасывателя и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения.

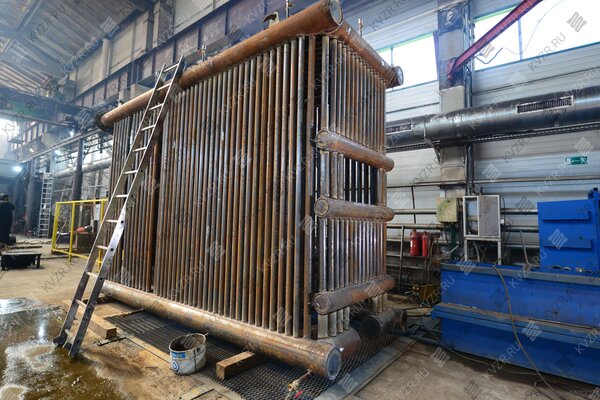

Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Забрасыватель ЗП- 400 обеспечивает равномерную механическую подачу угля в котел.

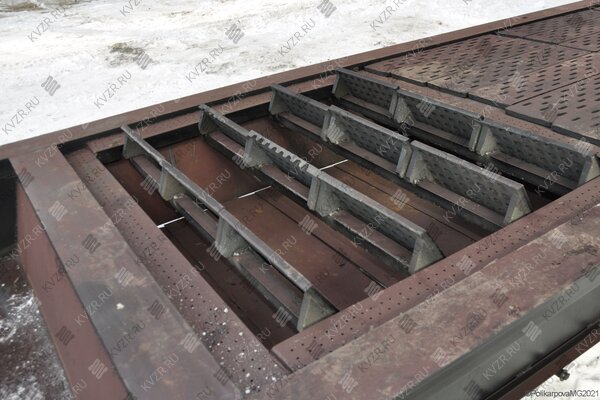

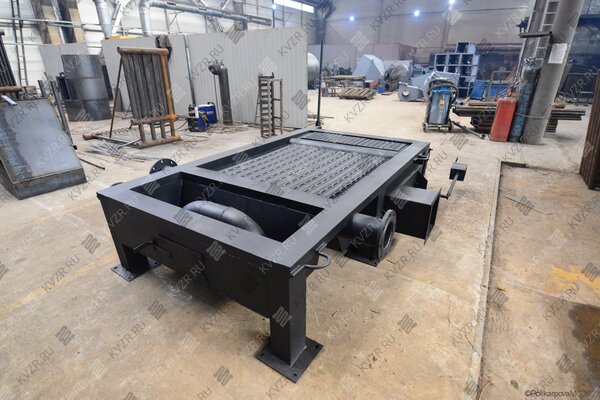

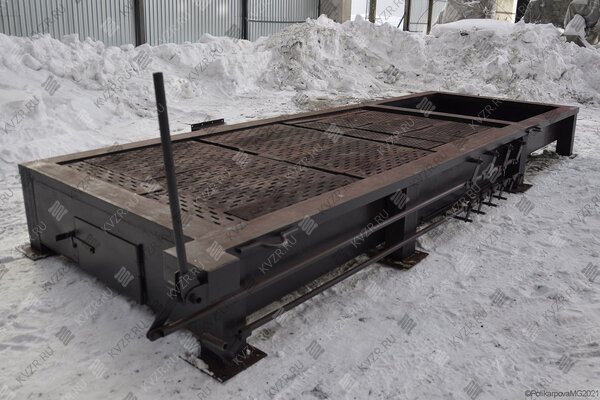

Топка РПК состоит из плитчатых и поворотных колосников набираемых в колосниковую решетку из отдельных секций, каждая из которых закрепляется на общем валу. На колосниковой решетке с поворотными колосниками с решетки после выжига удаляется весь шлак. Топка РПК может быть выполнена с передним, задним и средним выгрузом шлака, в зависимости от схемы котельной. Возможно изготовление топки РПК где вместо плитчатых колосников будет установлена радиальная воздухораспределительная решетка РВР.

Принцип работы водогрейного котла КВм-1,5 с забрасывателем и топкой РПК

Котел КВм-1,5 с топкой ЗП РПК устанавливается в котельных с механическими топливоподачей и шлакоудалением. Топливо в бункер забрасывателя подает скребковый либо ленточный транспортер топливоподачи. Забрасыватель подает топливо на колосниковую решетку. Нагрузка топки регулируется изменением подачи топлива забрасывателем, а также изменением количества подаваемого воздуха. В топках полностью механизирован заброс топлива на колосниковую решетку.

Шуровка слоя, а также шлакозолоудаление выполняют ручным способом. Топливо сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников. Удаление шлака производится транспортером шлакозолоудаления.

Комплект поставки котла КВм-1,5 с ЗП РПК

Котел стальной водогрейный КВм 1,5 поставляется готовым блоком в обшивке с чугунной топочной дверкой, маханическим забрасывателем ЗП с фронтовой плитой и топкой с поворотными колосниками РПК. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 4 шт, манометры с кранами - 4 шт, дутьевой вентилятор - 1 шт, забрасыватель - 1 шт.

Котлы КВм-1,5 имеют два варианта поставки:

  • блок котла в обшивке и изоляции;
  • блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 1,5 с РПК работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел КВм 1,5 с РПК либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование котлов КВм-1,5 с топкой ЗП-РПК

Транспортирование котлов КВм-1,5 с топкой ЗП-РПК может осуществлятся ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла КВм-1,5 с топкой ЗП РПК

Стальной котел КВм-1,5 поставляется двумя блоками максимальной заводской готовности. Топка РПК устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На фронт котла на специальную плиту крепится забрасыватель. Далее котел и топка подсоединяются по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход.

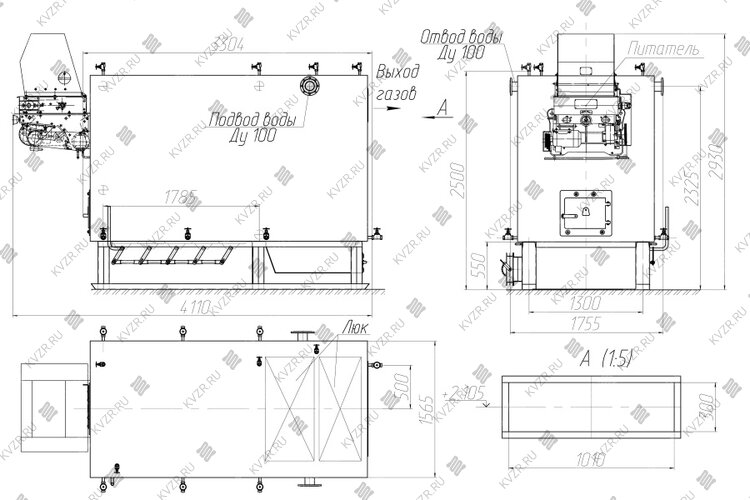

Котел КВм-1,5 с топкой ЗП РПК. Схема

Схема твердотопливного водогрейного котлаКВр(м)-1,44 Янтарь 1,25

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполенение работ, дефектная ведомость.

География поставки товара

Котел КВм-1,5 с ЗП РПК поставляется в следующие регионы и города.

Показать города доставки
