Состав модульной котельной

Котельная состоит из 10-х транспортабельных блоков максимальной заводской готовности, блока дымососов К13 и К14, дымовых труб К15, К16 , конвейера углеподачи К21, конвейеров ШЗУ К22.1, К22.2, бункера сырого угля К25, бункера ШЗУ К26, дробилки К27 и газоходов, площадок обслуживания, опор конвейеров, газоходов и площадок обслуживания.

Блок №1 модульной котельной установки разделен на 2-а помещения: операторская-щитовая и котельный зал.

В котельном зале установлены:

  • котел стальной водогрейный с механической топкой КВм-2,5 КБ;
  • шкаф управления котлом;
  • газоходы котла с шибером;
  • трубопроводы воды с запорно-регулирующей арматурой;
  • электропроводки, светильники и контрольно-измерительные приборы.

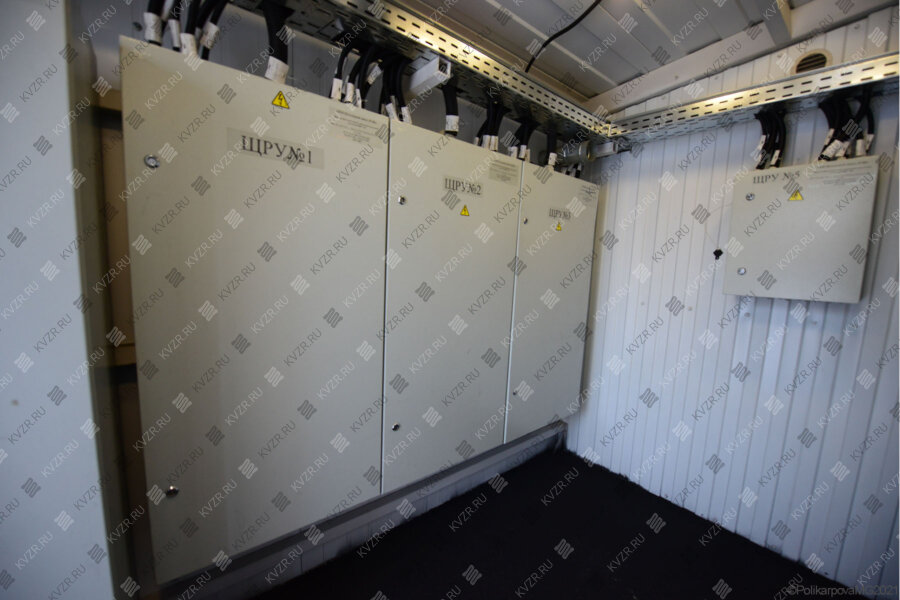

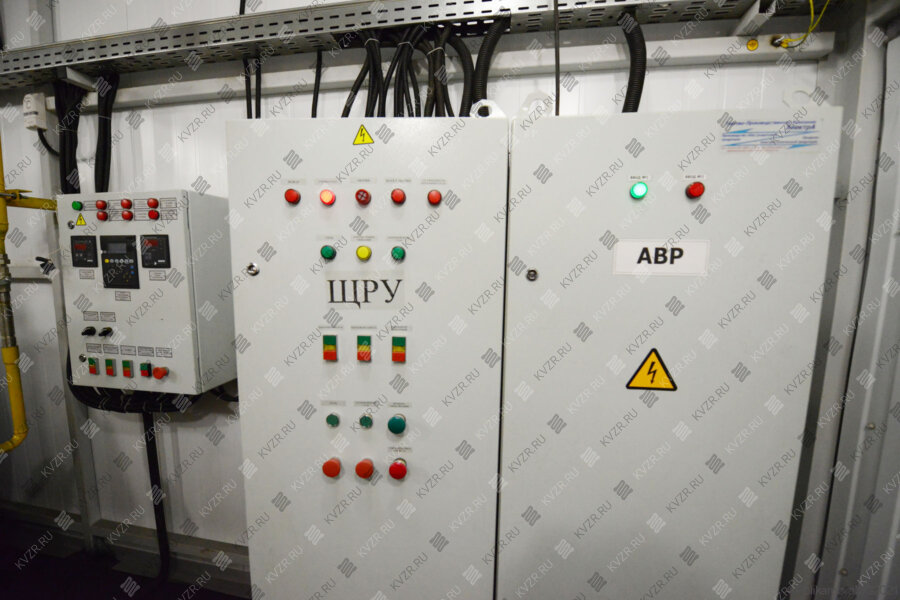

В операторской-щитовой установлены:

  • вводно-распределительное устройство (ВРУ);
  • щит сигнализации (ЩС);
  • пункт распределительный №1 (ПР1);
  • пункт распределительный №2 (ПР2);
  • пункт распределительный №3 (ПР3);
  • пункт распределительный №4 (ПР4);
  • ящик управления №1 (ЯУ1);
  • ящик управления №2 (ЯУ2);
  • ящик управления №3 (ЯУ3);
  • ящик управления №4 (ЯУ4);
  • ящик управления №8 (ЯУ8);
  • электропроводки, светильники.

Блок №2 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • трубопроводы воды с запорно-регулирующей арматурой;
  • короба вентиляционные;
  • электропроводки;
  • два бака расширительных мембранных.

Блок №3 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • трубопроводы воды с запорно-регулирующей арматурой;
  • котел стальной водогрейный с механической топкой КВм-2,5 КБ;
  • шкаф управления котлом;
  • газоходы котла с шибером;
  • бак запаса воды;
  • короба вентиляционные;
  • два подпиточных электронасоса теплосети (один из них - резервный);
  • два подпиточных электронасоса котлового контура (один из них - резервный);
  • ящик управления №5 (ЯУ5);
  • ящик управления №6 (ЯУ6);
  • короба вентиляционные;
  • электропроводки, светильники и контрольно-измерительные приборы.

Блок №4 модульной котельной установки разделен на 2-а помещения: котельный зал и санузел.

В котельном зале установлены: трубопроводы воды с запорно-регулирующей арматурой.

В санузле:

  • короба вентиляционные;
  • раковина;
  • трубопроводы воды с запорно-регулирующей арматурой;
  • унитаз.

Блок №5 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • короба вентиляционные;
  • три водо-водяных пластинчатых подогревателя теплосети;
  • трубопроводы воды с запорно-регулирующей арматурой;
  • котел стальной водогрейный с механической топкой КВм-2,5 КБ;
  • шкаф управления котлом;
  • газоходы котла с шибером;
  • электропроводки, светильники и контрольно-измерительные приборы.

Блок №6 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • короба вентиляционные;
  • трубопроводы воды;
  • электропроводки.
  • Блок №7 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • короба вентиляционные;
  • четыре циркуляционных электронасоса котельного контура (один из них - резервный);
  • трубопроводы воды с запорно-регулирующей арматурой;
  • котел стальной водогрейный с механической топкой КВм-2,5 КБ;
  • шкаф управления котлом;
  • газоходы котла с шибером;
  • теплосчетчик;
  • преобразователь расхода, для теплосчетчика;
  • электропроводки, светильники и контрольно-измерительные приборы.
  • Блок №8 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • короба вентиляционные;
  • два циркуляционных электронасоса теплосети (один из них - резервный);
  • трубопроводы воды с запорно-регулирующей арматурой;
  • котел стальной паровой с ручной топкой Е 1,0-0,9Р;
  • шкаф управления котлом;
  • трубопроводы пара с запорно-регулирующей арматурой;
  • газоходы котла с шибером;
  • преобразователь расхода, для теплосчетчика;
  • два бака расширительных мембранных;
  • электропроводки, светильники и контрольно-измерительные приборы.

Блок №9 модульной котельной установки - котельный зал.

В котельном зале установлены:

  • короба вентиляционные;
  • два циркуляционных электронасоса ГВС (один из них - резервный);
  • два подпиточных электронасоса ГВС (один из них - резервный);
  • два водо-водяных пластинчатых подогревателя ГВС;
  • трубопроводы воды с запорно-регулирующей арматурой;
  • котел стальной паровой с ручной топкой Е 1,0-0,9Р;
  • шкаф управления котлом;
  • трубопроводы пара с запорно-регулирующей арматурой;
  • газоходы котла с шибером;
  • ящик управления №7 (ЯУ7);
  • ящик управления №9 (ЯУ9);
  • расходомер ГВС;
  • магнитный активатор;
  • электропроводки, светильники и контрольно-измерительные приборы.

Блок №10 модульной котельной установки разделен на 2-а помещения: котельный зал и хозяйственное помещение.

В котельном зале установлены:

  • короба вентиляционные;
  • вентиляционно-отопительная установка;
  • щит управления приточной вентиляцией (ЩП);
  • трубопроводы воды с запорно-регулирующей арматурой;
  • электропроводки, светильники и контрольно-измерительные приборы.
  • В хозяйственном помещении установлены:
  • водоподготовительная установка ВПУ-2;
  • водоподготовительная установка ВПУ-3;
  • водо-водяной пластинчатый подогреватель ВПУ-3;
  • два водо-водяных пластинчатых подогревателя ВПУ-2;
  • два повысительных электронасоса ВПУ-2;
  • повысительный электронасос ВПУ-3;
  • трубопроводы воды с запорно-регулирующей арматурой;
  • расходомер исходной воды;
  • расходомер подпиточной воды;
  • электропроводки, светильники и контрольно-измерительные приборы.

Контейнеры блоков №1-10 модульной котельной состоят из основания, каркаса (стойки, ферма), панелей каркасной конструкции, внутренних перегородок и транспортных ограждающих конструкций (временных панелей ограждения).

Теплоснабжение и вентиляция котельной план

Основания, панели и перегородки утеплены минераловатной плитой.

Блоки котельной на месте монтажа жестко соединяются между собой по их длиной стороне в общее здание. Временные панели ограждения, устанавливаемые на период транспортирования на стыкуемые при монтаже стороны блоков, снимаются.

Торцевые и продольные стыки блоков зашиваются листом и телоизолируются теплоизоляционным материалом.
