Автоматика твердотопливного парового котла выполняет следующие функции:

  • ручной пуск котла, вентилятора и насоса;
  • автоматическое поддержания уровня воды в котле;
  • автоматическое поддержание заданного давления пара на выходе из котла.

Выполняет аварийную остановку котла, вентилятора и насоса при:

  • понижении уровня воды в котле ниже критического уровня;
  • повышении уровня воды в котле выше критического уровня (перелив);
  • повышении давления пара в котле.
Технические характеристики автоматики твердотопливного котла КП
Марка Автоматика парового котла
Тип оборудования Жаротрубный паровой котел до 115 °С
Топливо Твердое, Уголь
Вид топки ручная загрузка топлива
Напряжение электрической сети, В 380
Габаритные размеры: длина*ширина*высота, мм 500*400*220
Тип электрических соединений функциональных блоков FFF
Тип окружающей среды группы А и/или В А
Климатическое исполнение УХЛ4
Срок службы, лет не менее 5 лет
Страна изготовитель Россия
ГОСТ Р 51321.1
Вид тока / частота тока Переменный / 50 Гц
Номинальные рабочие напряжения 380
Номинальное напряжение изоляции -
Номинальное напряжение вспомогательных цепей 220
Номинальный ток каждой главной цепи -
Устойчивость к токам короткого замыкания 4500А
Степень защиты IP54
Меры защиты от поражения электрическим током Внешний корпус, изоляция токоведущих частей
Условия эксплуатации Котельный зал
Вид системы заземления TN-C-S
Масса, кг 20
Вид внутреннего разделения Нет
Типы электрических соединений функциональных блоков -

Автоматика твердотопливного парового котла

Автоматика паровым котлом с ручной загрузкой твердого топлива изготовлена в соответствии с требованиями:

  • ТУ 27.12.31-009-14722122-2017;
  • ГОСТ Р 51321.1-2007;
  • ГОСТ 30804.6.4-2013;
  • ГОСТ Р 51318.11-2006;
  • ПУЭ, ПТЭЭП;
  • ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
  • ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Автоматика безопасности предназначена для предупреждения аварийной обстановки при работе парового котла на твердом топливе с помощью световой и звуковой сигнализации, ручного управления дутьевым вентилятором, ручного и автоматического управления питательным насосом.

Автоматика регулирования парового котла предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство автоматики твердотопливного парового котла

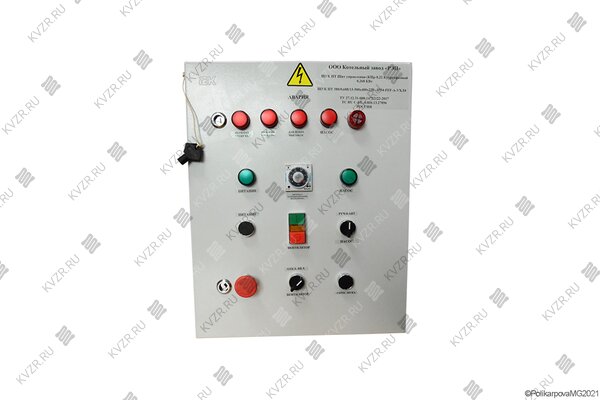

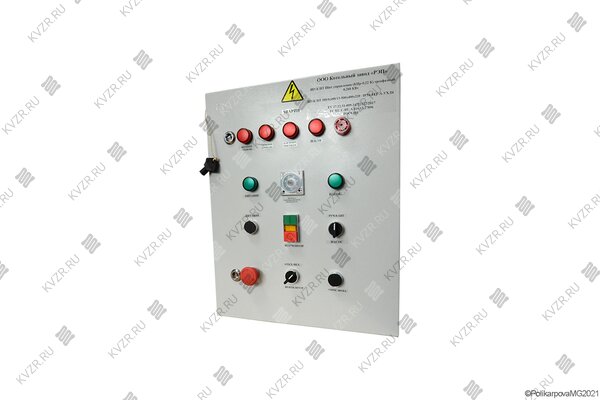

Автоматика твердотопливного парового котла представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

На задней стенке ящика имеются отверстия для крепления щита автоматики парового котла на вертикальную стенку. Внутри блока управления на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.

Кроме этого, к системе подключаются:

  • манометр электроконтактный;
  • блок кондуктометрических датчиков;
  • питательный насос;
  • второй питательный насос;
  • вентилятор дутьевой;
  • в шкаф электросилового оборудования котельной.

Комплект поставки

В комплект поставки автоматики управления паровым котлом входят:

  • корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
  • паспорт и руководство по эксплуатации;
  • дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
  • дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
  • КИП (по согласованию с заказчиком);
  • внешние опорные элементы (по согласованию с заказчиком);
  • крепежные детали (по согласованию с заказчиком).

Автоматика управления и безопасности парового котла поставляется в собранном виде.

Функциональные возможности

Функциональные возможности системы управления парового котла позволяют произвести ручной пуск и автоматическую остановку парового котла на твердом топливе (подключенных устройств (узлов управления)), и автоматическое поддержание заданного давления пара на выходе из котла.

Аварийная остановка парового котла с индикацией причины аварии и подачей звукового сигнала при:

  • понижении уровня воды в котле ниже критического уровня;
  • повышении уровня воды в котле выше критического уровня (перелив);
  • повышении давления пара в котле.

Блок безопасности парового котла парогенератора не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматическое поддержания давления производятся путем автоматического управления (включения, выключения) вентилятора, подающего воздух на горение.

Автоматическое поддержания уровня воды в котле производятся путем автоматического управления (включения, выключения) питательного насоса для поддержания уровня между нижним и верхним уровнями, по сигналам от кондуктометрического датчика уровня.

Купить автоматику твердотопливного парового котла

Для того чтобы купить автоматику парового твердотопливного котла, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
