Паровые модульные котельные

Цена, руб
От 0 рубДо 0 руб
Топливо
Тип котельной
Цена по запросу
Цена по запросу
Паровая модульная котельная
ЛизингСнято с производства
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Паровая модульная котельная
ЛизингСнято с производства
Цена по запросу
Парогенераторная установка ПГУ 300
ЛизингСнято с производства
Цена по запросу
Парогенераторная установка ПГУ 500
ЛизингСнято с производства
Цена по запросу
Парогенераторная установка ПГУ 700
ЛизингСнято с производства
Цена по запросу
Парогенераторная установка ПГУ 1000
ЛизингСнято с производства
Цена по запросу
Фото галерея

Котельные паровые модульные

Модульные паровые котельные установки применяются как источник пара для нужд нефтеперерабатывающих предприятий, предприятий пищевой промышленности, в строительстве и сельском хозяйстве, для обеспечения паром технологических процессов добывающих месторождений в районах с низким температурным режимом и многих других целей.

Котельный завод производит модульные паровые котельные установки паропроизводительностью до 2 т/ч на всех видах топлива.

Паровые котельные вырабатывают пар на технологические нужды по схеме с возвратом конденсата. По надежности отпуска пара потребителям паровые котельные относится ко второй категории.

Модульные котельные паровые могут эксплуатироваться в макроклиматических районах с умеренным и холодным климатом. Климатическое исполнение котельной УХЛ1 по ГОСТ 15150-69.

Проектирование паровых котельных выполняется с соблюдением всех требований экологических, санитарно-гигиенических, противопожарных и других строительных норм, действующих на территории Российской Федерации, и обеспечивает безопасную эксплуатацию объекта при соблюдении предусмотренных требованиями эксплуатации мероприятий.

Топливо для паровых модульных котельных

  • Твердое - каменный и бурый уголь, дрова и древесные отходы;
  • Жидкое - дизельное топливо, мазуты, сырая нефть, смывки нефтепродуктов, отработанные масла и пр;
  • Газообразное - природный газ, сжиженный углеводородный газ (СУГ), попутный нефтяной газ.

Параметры пара котельных

Модульные паровые котельные установки различаются в зависимости от температуры вырабатываемого пара

  • Пар давлением до 0,07 МПа и температурой 115 °С – паровые котельные с парогенератором КП;
  • Пар давленем до 0,8 МПа и температурой 170 °С – паровые котельные с парогенератором Е.

Описание модульной паровой котельной установки

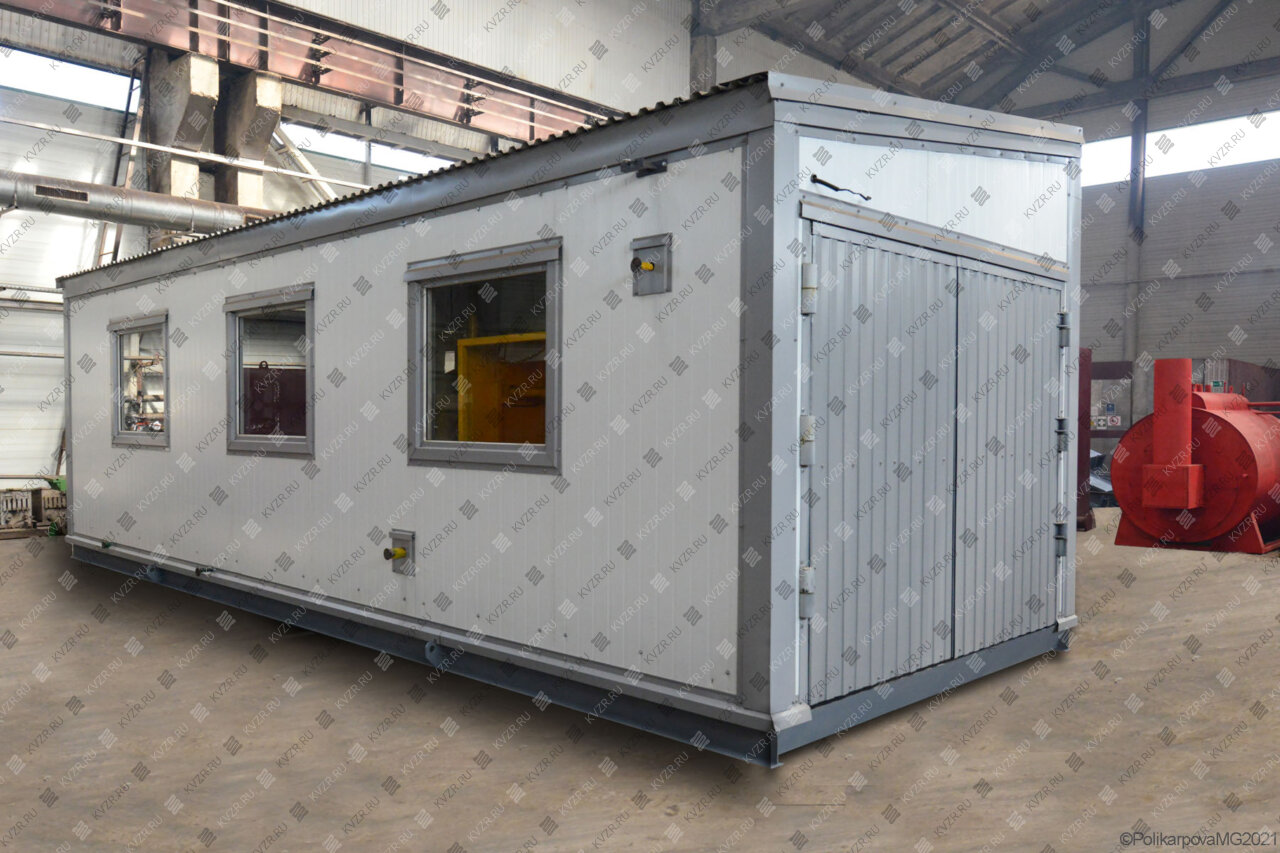

Модульные паровые котельные установки состоят из транспортабельных блоков максимальным размером 12*3,05*2,3(3,1) м и максимальной заводской готовностью с размещенным в нем технологическим и инженерным оборудованием, системой газоходов и дымовыми трубами.

Для обеспечения прохода и пространства между паровыми котлами и технологическим оборудованием и их обслуживания, согласно требованиям НД, между основными модулями с технологическим оборудованием могут устанавливаться  модуля вставки.

Модули монтируются на железобетонный фундамент. Модули поставляются в полной заводской готовности. Транспортабельные блоки соединяются на месте монтажа в котельный зал. Дополнительно требуется произвести монтаж секций дымовых труб и наружных элементов вытяжной вентиляции и электропитания котельной.

Блоки котельной состоят из основания, каркаса (стойки, ферма) и панелей каркасной конструкции. Основания, панели и перегородки утеплены минераловатной плитой. В модулях установлены противопожарные двери и пластиковые окна и смонтирована противопожарная система.

Устройство и работа паровой модульной котельной

Цикл выработки насыщенного пара осуществляется следующим образом:

  • вода питательная поступает по трубопроводу из бака запаса через на один из насосов системы питания котлов;
  • насосом вода подается в трубопровод системы питания котлов, из которого через электромагнитный (соленойдный) клапан подается в котел, где нагревается и преобразуется в пар;
  • по паропроводу пар поступает в паровую магистраль;
  • отбор проб пара осуществляется из паропровода;
  • пар по паропроводу отбора подается к охладителю проб;
  • отбор проб котловой воды осуществляется из продувочного трубопровода;
  • котловая вода по трубопроводу отбора подается к охладителю проб.

В воду, поступающую на питание паровых котлов из бака запаса воды, впрыскивается реагент для корректировки Ph и обескислороживания посредством двух водоподготовительных установок дозации реагента «Комплексон-6».

Расход пара, поступающего в паровую магистраль на технологические нужды, регулируется качественным методом за счет регулирования расхода топлива, подаваемого горелкой на горение. Регулирование производится через изменение настроек щита горелки и настройки паровой арматуры.

Для защиты котлов от превышения в них давления более рабочего давления (свыше 0,07 или 8,0 кг/см2) на паросборной камере котла установлены два предохранительных клапана.

Исходная вода для питания парового котла из хозяйственно питьевого водопровода через расходомер и ионообменную установку по первой ветке, и конденсатопровода по второй ветке подается в бак запаса воды. Исходная вода из хозяйственно-питьевого водопровода для охлаждения проб отбора проб пара и котловой воды подается к охладителю проб минуя ионообменную установку. Для мойки полов в котельном зале, а также для подвода к сантехническому оборудованию осуществляется отбор воды из хозяйственно питьевого водопровода.

Отопление молуьной паровой котельной осуществляется за счет тепла, излучаемого тепломеханическим оборудованием.

Вентиляция котельной общеобменная, приточно-вытяжная естественная, рассчитанная для обеспечения установленных санитарно-гигиенических требований к температуре, влажности, скорости движения воздуха и содержанию вредных веществ в воздухе рабочей зоны.

Электрооборудование модульной паровой котельной

Модульная паровая котельная подключается на напряжение 380/220В осуществляемом от двух независимых источников питания. Внутреннее электроснабжение электроприемников 0,38кВ предусматривается от ВРУ, от которого через распределительные щиты ЩРУ получает питание ЩУС (щит управления и сигнализации котельной), ЩУКПГ (щит управления паровым газовым котлом), ЩУВ (щит управления вентиляционными установками) и щиты рабочего и аварийного освещения. Предусматривается автоматическое переключение питания котельной в случае аварии.

Распределение электроэнергии предусмотрено от ЩРУ, укомплектованных защитно-коммутационными аппаратами.

В модульной паровой котельной предусматривается рабочее, аварийное и ремонтное освещение.

Заземление корпусов электроприемников осуществляется при помощи нулевого защитного проводника распределительной сети.

В котельной предусматривается молниезащита, повторное заземление нулевого провода и защитное уравнивание потенциалов.

Автоматизация модульной паровой котельной

Автоматика, реализованная в щите управления котлом (ЩУК) обеспечивает аварийную остановку парового котла с индикацией причины аварии и подачей звукового сигнала, которая производится при:

  • понижении уровня воды в котле ниже критического уровня;
  • повышении уровня воды в котле выше критического уровня;
  • повышении давления пара в котле;
  • повышении или понижении давления газообразного топлива перед горелками;
  • повышения давления в топке;
  • понижении давления воздуха перед горелками;
  • погасании факелов горелок;
  • исчезновении напряжения в цепях защиты;
  • неисправности цепей защиты.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров. Автоматика может производить безаварийную остановку котла в режим ожидания при низком потреблении пара из магистрали, автоматическое регулирование паропроизводительности путем перевода режима работы горелки из «Большого» в «Малое» горение, так же производить контроль уровня воды в котле и производить автоматическую подпитку, путем управления электромагнитным (соленойдным) клапаном на линии подпитки котла.

Управление питательными насосами осуществляется как вручную, так и автоматически по давлению воды в общей питательной магистрали котлов.

Предусмотрено ручное управление электронагревателем и вентилятором приточной вентиляции.

Схемой автоматики котельной в щите управления вентиляцией (ЩУВ) предусмотрена защита электротэнов воздухонагревателя приточной вентиляции от перегрева, в щите управления и сигнализации котельной (ЩУС) предусмотрен контроль за работой паровых котлов: контроль и индикация аварийной остановки одного или обоих котлов, остановка в режим ожидания; контроль загазованности в котельном зале котельной посредством подключенных к щиту и установленных про месту датчиков загазованности, контроль за работай противопожарной сигнализации с выводом индикации о работе котельной на фронтальную панель щита и выводом сигнала на удаленный диспетчерский пульт посредством кабельной линии.

Автоматика обеспечивает светозвуковую индикацию о работе котельной с выводом дополнительного сигнала на удаленный диспетчерский пульт:

  • паровой котел остановлен в режим ожидания;
  • авария парового котла;
  • пожар в котельной;
  • утечка газа;
  • загазованность котельного зала.

Автоматика отключает подачу газа в котельную и отключает питание щита управления котлом (ЩУК), электровоздуханагревателя и вентилятора приточной вентиляции при пожаре и (или) утечке газа.

Блочно модульная паровая котельная комплектуется пожарной сигнализацией. В состав пожарной сигнализации входит система светозвукового оповещения персонала.

Топливоподача модульной паровой котельной

В газовой паровой котельной

Подача природного газа к горелке парового котла производится от шкафного газорегуляторного пункта (ГРПШ), имеющего две ветки редуцирования газа: основную и резервную, с резервированием 100% производительности, укомплектованного узлом учета газа. На газопроводе внутри котельной на отводе газа к каждому котлу предусмотрена запорная арматура и быстродействующий запорный клапан.

Топливоподача в твердотопливной паровой котельной

В случае если модульная паровая котельная работает на твердом топливе, подача топлива в котел производится вручную. Регулирование паропроизводительности осуществляется путем изменения колличества загружаемого в паровой котел топлива.

Водоподготовительное оборудование

Подача исходной воды в модульную паровую котельную осуществляется двумя вводами. В качестве исходной воды первого ввода принята вода из хозяйственно-питьевого водопровода. Данная вода потребляется на охлаждение проб отбора пара и котловой воды, на подвод к сантехническим приборам и на питание водоподготовительной установки системы питания котлов. В качестве исходной воды второго ввода принят возвратный конденсат из конденсатопровода. Возвратный конденсат подается в бак запаса питательной воды из системы возврата конденсата, выполняемой вне котельной по отдельному проекту.

В качестве водоподготовительного оборудования применяются автоматическая ионообменная установка ВПУ-3 или установки дозирования реагента типа «Комплексон-6», в зависимости от анализа исходной воды.

Следует отметить, что блочно модульные паровые котельные очень требовательны к качеству питательной воды, и подбор системы водоподготовки, должен призводится только на основании лабораторных исследований ее состава.

Паровые модульные котельные - комплектация:

  • Паровой котел типа КП или Е;
  • Щит управления котлом;
  • Щит рабочего и аварийного освещения;
  • Бак запаса воды;
  • ВРУ;
  • Шкаф управления котельной;
  • Насос питательный;
  • Воздухонагреватель;
  • Тепловая завеса;
  • Охладитель отбора проб двухточечный;
  • Труба дымовая;
  • Система водоподготовки;
  • Газоходы в изоляции;
  • Модули производственный с обвязкой трубопроводами.
  • Паровые котельные на газе и жидком топливе комплектуется котлом с горелочным устройством и ГРУ с счетчиком газа.

Блочно модульная паровая котельная всегда комплектуется с учетом технического технического задания заказчика. Опросный лист на паровую котельую вы можете скачать. В случае затруднения при его заполнении, обратитесь в отдел сбыта по телефону (38-52) 29-97-41 (42), менеджеры помогут вам с его заполнением.

Техническая документация блочно модульной паровой котельной

Техническая документация на блочно модульную котельную выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию» и включает в себя:

  • Раздел 5. «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений"
  • Подраздел 1. «Система электроснабжения»
  • Книга 3. «Котельная. Система внутреннего электроснабжения»
  • Подраздел 2. «Система водоснабжения»
  • Книга 3. «Котельная. Внутренняя система водоснабжения»
  • Подраздел 3. «Система водоотведения»
  • Книга 3. «Котельная. Внутренние системы водоотведения»
  • Подраздел 4. «Котельная. Отопление, вентиляция и кондиционирование воздуха, тепловые сети»
  • Книга 3. «Котельная. Внутренние системы отопления, вентиляции и кондиционирования воздуха»
  • Подраздел 5. «Сети связи»
  • Книга 3. «Котельная. Внутренние сети связи»
  • Подраздел 6. «Система газоснабжения»
  • Книга 3. «Котельная. Внутренняя система газоснабжения»
  • Подраздел 7. «Технологические решения»
  • Книга 3. «Котельная. Тепломеханические решения»,
  • Книга 4. «Котельная. Автоматизация теплотехнических процессов»,

В проект паровой котельной не входит раздел проекта «тепловые сети» самого объекта, на котором будет размещатся котельная, эта работа выполняется отдельно.

и техническую документацию на котельную, включающую в себя:

  • Паспорт паровой котельной;
  • Руководство по эксплуатации;
  • Графические приложения с отображением технической информации по котельной.

Отображение технической информации по котельной в руководстве по эксплуатации и графическом приложении предоставляется в объеме:

1) Текстовая часть:

  • тепломеханические и технологические решения (ТМ);
  • отопление и вентиляция (ОВ);
  • внутреннее электроснабжение (ЭМО);
  • комплексная автоматизация (АТМ);
  • конструктивные решения (КР);
  • водоснабжение и канализация (ВК);
  • архитектурные решения (АР);
  • Мероприятия по обеспечению пожарной безопасности, Охрана труда.

2) Графическая часть:

  • тепломеханические и технологические решения (ТМ);
  • отопление и вентиляция (ОВ);
  • водоснабжение и канализация (ВК);
  • внутреннее электроснабжение (ЭМО);
  • комплексная автоматизация (АТМ);
  • архитектурные решения (АР);
  • конструктивные решения (КР).

Вся перечисленная выше документация передается Заказчику вместе с паровой модульной котельной.

После монтажа котельной на месте, Владелец котельной должен произвести пусконаладку. Пуско-наладочные работы проводятся специализированной организацией, имеющий оборудование и квалифицированный персонал по методике, утвержденной в Ростехнадзоре и соглассованной Владельцем котельной программе.

После пуско-наладки блочно модульная паровая котельная вводится в эксплуатацию.

Ввод паровой модульной котельной в эксплуатацию

Блочно модульные котельные для производства пара,  вырабатывающие пар температурой более 115°С и давлением более 0,07 МПа, а также паровые котельные, работающие на газе подлежат регистрации в Ростехнадзоре в соответствии с

  • Правилами технической эксплуатации тепловых энергоустановок, зарегистрированными в Минюсте РФ 02.04.2003 г., рег. №4358 утвержденными приказом Минэнерго РФ от 24 марта 2003 г. № 115
  • Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 07.04.2008 г. № 212 «Об утверждении порядка выдачи разрешений на допуск в эксплуатацию энергоустановок»

* Для газовых котельных и котельных с давлением пара более 0,07 МПа дополнительно требуется Экспертиза промышленной безопасности.

Купить паровую модульную котельную

Для того чтобы купить паровую модульную котельную, обращайтесь в отдел сбыта по телефону в г Барнаул (38-52) 29-97-41 (42), заполните опросный лист на паровую котельную, для точного расчета цены и стоимости доставки, либо оформить заявку онлайн.

Кроме того, у нас вы можете купить паровую модульную котельную в лизинг. Звоните, наши менеджеры дадут ответы на все ваши вопросы.

Котельный завод РЭП производит модульные паровые котельные производительностью от 300 до 2 тонн пара в час на твердом топливе, газе, дизеле, мазуте.
