Паровые котлы высокого давления

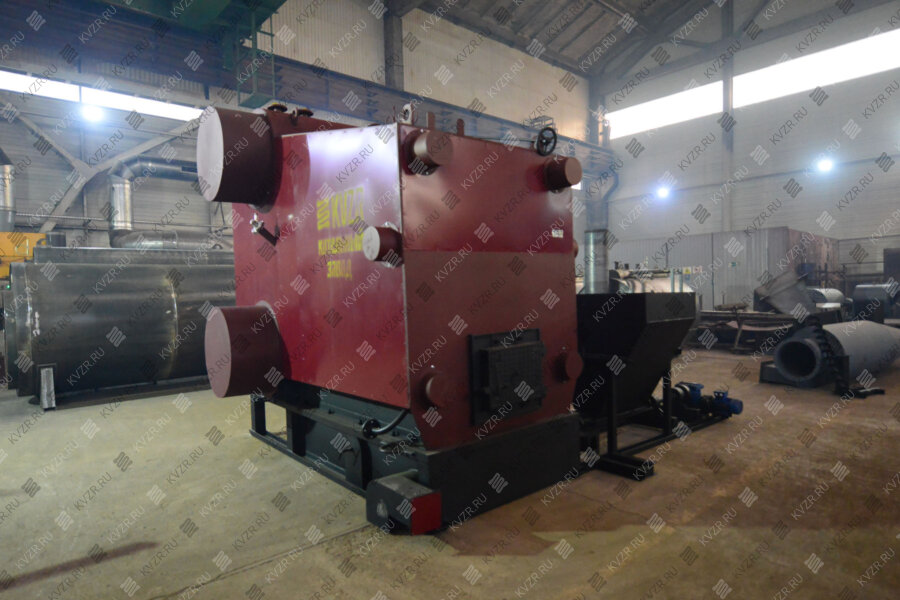

Промышленные паровые котлы высокого давления

Котельный завод "РЭП" производит паровые котлы высокого давления для промышленных и производственных котельных с ручными и автоматическими топками и горелками на угле, газе, дизеле, мазуте, отработке, опилках, пеллетах, щепе, лузге. Паровой котел высокого давления купить вы можете на нашем официальном сайте в различных модификациях и диапазонах мощностей по подходящей для вас цене. Опытные специалисты нашего завода помогут подобрать паровую установку исходя из технологических процессов вашего производства, а также проконсультируют в подборе котельно-вспомогательного оборудования.

Паровые котлы высокого давления применяются в котельных сельскохозяйственной, нефтегазовой, деревообрабатывающей промышленности, на молочных и бетонных заводах, строительстве, муниципальном хозяйстве для обеспечения паром технологических процессов, а так же в системах отопления и горячего водоснабжения.

Основные характеристики

В котельной устанавливается один или несколько агрегатов в зависимости от мощности, которая подбирается исходя из технологических процессов вашего предприятия. Мы изготавливаем котлоагрегаты производительностью 300, 500, 700, 1000, 1500, 1600 кг пара в час жаротрубной и барабанной конструкции на всех видах топлива. Температура пара в котлах высокого давления до 170 °С, давление до 0.9 МПа.

Производительность, кг/чМощность, МВтТемпература пара, доДавление пара, доКонструкцияВид топлива
3000.22115 - 170 °С0.07 - 0.9 МПажаротрубный
5000.37
7000.52
10000.74
15001.1
16001.2
Агрегаты барабанной конструкции изготавливаются до 1000 кг пара в час с температурой до 170 °С и давлением до 0.9 МПа на угле с ручными топками, газе, дизеле, мазуте с горелками. Модели на опилках, пеллетах, щепе, лузге производятся с бункером и автоматической шнековой подачей топлива в топку.

Описание и устройство

Жаротрубный агрегат

Паровые котлы высокого давления жаротрубной конструкции представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра. Цилиндры вставлены один в другой и соединены между собой фланцами и паросборником. К фронтовой стороне крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.

Для управления и защиты парового котла 1000 кг в час и вспомогательного оборудования предусмотрены автоматизация - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Физический принцип действия паровой установки основан на сжигании топлива в топке и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.

Барабанный котлоагрегат

Трубная система, выполнена в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур агрегата через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В угольных барабанных водотрубных котлах в качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшает условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.

Котельные с паровыми котлами высокого давления

Модульные паровые котельные высокого давления представляют собой металлическую конструкцию обшитую сэндвич панелями и утепленную огнеупорной минеральной ватой.

Наш завод изготавливает МКУ начиная от выполнения проекта до ввода в эксплуатацию.

Для заказа котельной заполняется опросный лист, в котором указываются все основные технические параметры и дополнительные условия. На основании опросного листа подбирается основное и вспомогательное котельное оборудование, составляется проект котельной, в котором учитывается возможности подключения к существующим коммуникациям, наличие электроснабжения. В состав проекта входит пояснительная записка, теплотехническая часть, электрическая часть, вентиляция, автоматизация, канализация. Выполненный проект согласовывается во всех надзорных органах.

После выполнения проекта на заводе начинается изготовление. Паровые котельные высокого давления могут состоять из одного или нескольких блоков, в зависимости от мощности котельной. Блок оборудуется всем необходимым основным и вспомогательным котельным оборудованием. В блоке устанавливается котлоагрегат, контрольно-измерительные приборы, запорно-регулирующая арматура, приборы безопасности, система водоподготовки, насосная система.

Изготовленные блоки направляются автомобильным или железнодорожным транспортом на место монтажа. На изготовленном фундаменте блоки стыкуются в единую конструкцию. Подключаются все инженерные коммуникации, монтируется дымовая труба. Модульная котельная установка быстро и легко монтируется, демонтируется и перевозится на другое место эксплуатации.

Если модульная установка на применении твердого топлива, то необходимо сделать складские помещения для хранения топлива. А также предусмотреть оборудование для доставки его к котлоагрегату и удаления золы и шлака. На фронтальной плите парового котла высокого давления устанавливается дутьевой вентилятор, для подачи воздуха под колосниковые решетки в топочной части агрегата. У газовых и жидкотопливных моделей на фронтальной плите крепится горелочное устройство.

После монтажных работ производятся пуско-наладочные работы и испытания, которые проводят специально обученные специалисты. Котельная регистрируется в органах надзора и вводится в эксплуатацию.

Купить паровой котел высокого давления

Для того чтобы купить промышленный паровой котел высокого давления, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Автор: Антон Гор

Дата публикации: 26.01.2022
