Паровые котлы КП

Марка
Давление пара, не более МПа
Конструкция котла
Давление пара, не более (кгс/см²)
Цена, руб
От 0 рубДо 2860000 руб
Тип
Топливо
Паровой котел КПр 300 на угле
Лизинг
Производительность, кг/ч300
ТопливоТвердое, Уголь
Давление пара, не более, МПа0.07
Давление пара, не более, (кгс/см²)0.7
513 000 р. Цена с НДС
Котел КПа 500
Лизинг
Производительность, кг/ч500
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
607 000 р. Цена с НДС
Паровой котел КПр 300 на угле
Лизинг
Производительность, кг/ч300
ТопливоТвердое, Дрова
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
513 000 р. Цена с НДС
Котел КПа 700
Лизинг
Производительность, кг/ч700
ТопливоЖидкое, Дизель
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
800 000 р. Цена с НДС
Мазутный паровой котел КП 300
Лизинг
Производительность, кг/ч300
ТопливоЖидкое, Мазут
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
548 000 р. Цена с НДС
Котел КПа 1000
Лизинг
Производительность, кг/ч1000
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 070 000 р. Цена с НДС
Котел КПр 1500
Лизинг
Производительность, кг/ч1500
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
1 635 000 р. Цена с НДС
Котел КПа 1500
Лизинг
Производительность, кг/ч1500
ТопливоЖидкое, Дизель
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 500 000 р. Цена с НДС
Котел КПр 1600
Лизинг
Производительность, кг/ч1600
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
1 640 000 р. Цена с НДС
Котел КПа 1500
Лизинг
Производительность, кг/ч1500
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 500 000 р. Цена с НДС
Котел КПа 1600
Лизинг
Производительность, кг/ч1600
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 505 000 р. Цена с НДС
Паровой котел КП 2000 газовый
Лизинг
Производительность, кг/ч2000
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 435 000 р. Цена с НДС
Паровой котел КП 2500 газовый
Лизинг
Производительность, кг/ч2500
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 776 000 р. Цена с НДС
Котел КПр 500
Лизинг
Производительность, кг/ч500
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
768 000 р. Цена с НДС
Котел КПр 700
Лизинг
Производительность, кг/ч700
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
860 000 р. Цена с НДС
Паровой котел КП 2000 на угле
Лизинг
Производительность, кг/ч2000
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
1 810 000 р. Цена с НДС
Котел КПр 500
Лизинг
Производительность, кг/ч500
ТопливоТвердое, Дрова
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
768 000 р. Цена с НДС
Котел КПр 700
Лизинг
Производительность, кг/ч700
ТопливоТвердое, Дрова
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
860 000 р. Цена с НДС
Фото галерея

Паровые котлы серии КП

Котельный завод «РЭП» г Барнаул производит широкий выбор паровых котлов КП для промышленных и производственных котельных – с ручными, автоматическими топками и горелками, на твердом топливе, каменном и буром угле, природном газе, дизеле, мазуте, отработанном масле. На нашем официальном сайте вы можете подобрать и купить котел КП по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели паровых котлов КП соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем паровые котлы КП во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Котлы КП назначение

Промышленные жаротрубные паровые котлы КП предназначены для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.

Типы паровых котлов КП производства ООО Котельный завод "РЭП"

Есть три типа параметров в зависимости от которых происходит классификация котлов КП:

мощность парового котла КП:

  • 300 кг пара в час;
  • 500 кг пара в час;
  • 700 кг пара в час;
  • 1000 кг пара в час.

температура пара и давление парового котла КП:

вид топлива:

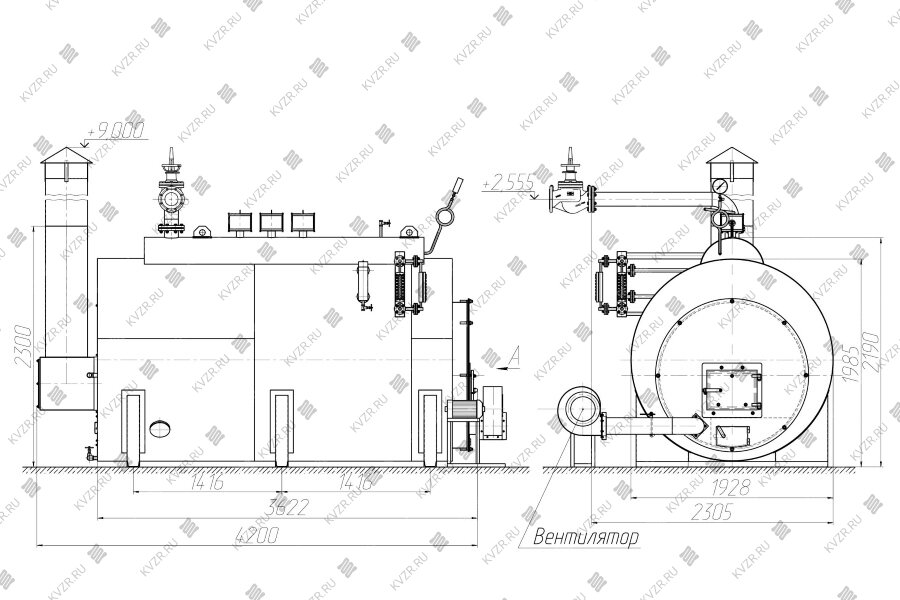

Котлы паровые КП устройство

Компактные промышленные котлы паровые КП представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра. Цилиндры вставлены один в другой и соединены между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

В верхней части теплогенератора приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцеры для установки электроконтактных манометров.

На задней крышке агрегата в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части паровой установки.

Производственный паровой котел серии КП запитывается водой через штуцер. Подпитка ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между агрегатом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от теплогенератора, устанавливается запорное устройство. На агрегате имеются продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы паровой установки, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в теплоагрегате понижается давление пара. Такая конструкция обеспечивает безопасность жаротрубного парового котла КП. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством паровой установки соединительными трубками.

На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством теплогенератора соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.

Дизельные и газовые паровые котлы КП

На фронт газового котла КП крепится плита с отверстием и креплением для установки горелки. В топочной камере происходит горение топлива.

Твердотопливные паровые котлы КП

В нижней части топочной камеры укладываюся колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения.

Работа котлов КП паровых

В принцип работы промышленных огнетрубных паровых котлов КП положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части теплогенератора, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части паровой установки.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки агрегата. Пар образуется при испарении нагреваемой воды, собирается в верхней части аппарата, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Безопасная эксплуатация котлов КП обеспечивается автоматикой и устройством самих агрегатов.

Автоматика паровых котлов КП

Безопасная эксплуатация стального горизонтального парового котла КП и его вспомогательного оборудования обеспечивается автоматикой - это щит управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности.

Котлы серии КП автоматизируются в соответствии с требованиями:

  • ТУ 27.12.31-009-14722122-2017,
  • ГОСТ Р 51321.1-2007,
  • ГОСТ 30804.6.4-2013,
  • ГОСТ Р 51318.11-2006,
  • ПУЭ, ПТЭЭП,
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Автоматика предназначена для предупреждения аварийной обстановки при работе котла парового КП с помощью световой и звуковой сигнализации, а также автоматического управления горелочным устройством, ручным и автоматического управления питательным насосом. В автоматическом режиме работы теплоагрегата происходит периодическое включение питательного насоса при смене уровня воды от «верхнего» до «нижнего». Функциональные возможности автоматики позволяют произвести ручной пуск и автоматическую остановку отопительной установки, а также автоматическое регулирование питания водой, автоматическое регулирование соотношения подачи топлива и воздуха в топочные устройства при переключении с "малого" на "большой" огонь.

Аварийная остановка котла серии КП с индикацией причины аварии и подачей звукового сигнала производится при:

  • понижении уровня воды ниже критического уровня;
  • повышении уровня воды выше критического уровня;
  • повышении давления пара;
  • повышении или понижении давления газообразного топлива перед горелками;
  • понижении давления жидкого топлива перед горелками за регулирующим органом;
  • повышения давления в топке;
  • понижении давления воздуха перед горелками;
  • погасании факелов горелок;
  • исчезновении напряжения в цепях защиты;
  • неисправности цепей защиты.

Автоматика парового котла КП не позволяет пуск при выходе за пределы аварийных параметров.

Котлы КП комплект поставки:

  • Котельный блок - 1 шт
  • Вентилятор - 1 шт (для твердотопливного агрегата)
  • Чугунные колосники – комплект (для твердотопливной модели)
  • Клапан предохранительный КПС-0,07- комплект
  • Манометр МП100 6,0 кгс/см2 с трехходовым краном - 1 шт
  • Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгс/см2 с трехходовым краном - 1 шт
  • Вентили дренажные и продувочные - 1 комплект
  • Клапан муфтовый - 1 шт
  • Указатель уровня с запорными устройствами- 2 комплекта
  • Дымовая труба секционная- 1 комплект
  • Автоматика – 1 комплект

Питательный насос поставляется отдельно.

Монтаж паровых котлов

Котлы КП производитель Котельный завод "РЭП" поставляются блоками максимальной заводской готовности.

Размещение и монтаж теплогенератора в котельной должно производиться в соответствии с

  • проектом, выполненным специализированной эксплуатацией
  • СП 89.13330. 2012 «Котельные установки. Актуализированная редакция СНиП II-35-76»,
  • «Правил технической эксплуатации тепловых энергоустановок»
  • «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)».

Монтаж котлов парогенераторов КП должен производиться монтажной организацией имеющей допуск на выполнение данного вида работ и располагающей технологическими средствами, необходимыми для качественного проведения работ.

Фундамент заливается в виде бетонной подушки. Нагрузка на фундамент принимается по снаряженной массе паровой установки.

Смонтированный паровой котел типа КП подсоединяется по воде, пару, воздуху и газам, топливу. Производится монтаж запорной арматуры на подводящем и отводящих трубопроводах, на дренажах, предохранительные устройства (предохранительные клапана) и измерительные приборы, устанавливается тепловая изоляция на блок агрегата и тубопроводы.

Если устанавливается газовый паровой котел КП, то на фронтовой плите монтируется горелка.

Предохранительные клапана устанавливаются на корпус теплогенератора. Перед установкой клапанов производится их ревизия. Выброс среды при срабатывании предохранительных клапанов должен осуществляться в безопасную зону. Отвод конденсата из кожухов клапанов должен осуществляется в дренажную камеру. Отводные трубы от предохранительных клапанов выполняются из труб диаметром согласно присоединительных размеров клапанов. Установка запорных органов между защищаемым объектом и клапаном предохранительным, а также на линиях дренажа не допускается.

Топливопровод газового и жидкотопливного парового котла КП монтируется согласно проекта котельной.

Производится подключение автоматики.

Гидравлическое испытание котла типа КП производится давлением не более 1,5 Рраб, но не менее 0,2МПа. Составляется акт гидравлического испытания в двух экземплярах

Помещения котельной должны быть обеспечены достаточным естественным светом, а в ночное время – электрическим освещением.

Помещения котельной должны иметь систему вентиляции. Расчетный воздухообмен в котельных должен определяться с учетом тепловыделений от трубопроводов и оборудования, а также расхода воздуха, необходимого для горения, при заборе его из помещения. Вентиляция должна обеспечивать не менее трехкратного воздухообмена в котельном зале.

В котельных должны устанавливаться датчики загазованности для осуществления контроля и передачи сигнала на щит сигнализации или диспетчерский пункт при достижении загазованности помещения 10 % нижнего предела взрываемости природного газа и при достижении концентрации в помещении котельной 20 мг/м3 угарного газа.

Паровой котел КП легко переводится в водогрейный режим, для этого достаточно изменить схему подключения.

Подключение паровых котлов марки КП

  • 1 Паровой котел КП
  • 2 Воздуховод
  • 3 Труба дымовая
  • 4 Датчик уровня воды
  • 5  Предохранительный клапан КПС-0,5
  • 7 Указатель уровня
  • 8 Комплект запорных устройств указателя уровня 12Б2бк
  • 9 Насос питательный
  • 10 Комплект соединительной арматуры
  • 11 Вентилятор поддува
  • 13 Магнитный активатор ПМУ
  • 14, 15  Вентиль латунный Ду 25 Ру 16 МПа
  • 16 Вентиль латунный Ду 15 Ру 16 МПа
  • 17, 18 Вентиль латунный Ду 20 Ру 16 МПа
  • 19 Вентиль чугунный Ду 50 Ру 16 МПа
  • 20, 21 Клапан обратный латунный Ду 25 Ру 2,5 МПа
  • 22. Манометр электроконтактный Ру 0,1 МПа
  • 23. Манометр Ру 0,6 МПа
  • 24,25 Манометр Ру 0,6 МПа
  • 25, 26 Кран трехходовой Ду 15 Ру 1,6 Мпа
  • 27 Сифонная трубка
  • 37,38 Насос питательный

Безопасная эксплуатация паровых котлов

Для обеспечения безопасной эксплуатации стационарных паровых котлов КП производство Россия необходимо соблюдение следующего:

  • монтаж и наладка котельной должен быть выполнен на основании проекта, выполненного специализированной организацией.

При монтаже и эксплуатации теплогенератора должны выполнятся требования документов:

  • СП 89.13330. 2012 «Котельные установки. Актуализированная редакция СНиП II-35-76»,
  • «Правил технической эксплуатации тепловых энергоустановок»
  • «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)».

Применение паровых котлов типа КП

Современные паровые котлы серии КП производительностью 300, 500, 700, 1000 кг пара в час применяются в различных отраслях промышленности.

В пищевой промышленности:

  • При переработке молока для стерилизации молока, варки творожной массы, сгущенного молока для очистки и стерилизации технологического оборудования молокозаводов;
  • В хлебопекарной промышленности для расстойки теста, придания бараночным изделиям глазурованной поверхности;
  • При переработке мяса для дефростации мяса, варки колбасных изделий;
  • В кондитерской промышленности для варки различных кондитерских масс в варочных котлах (халва, козинаки, помадка, мармелад);
  • В консервной промышленности при термообработке консервов и их вакуумной укупорке. А также при приготовлении кетчупа и майонеза, при производстве прохладительных напитков соков, вина, стерилизации пивных кегелей.

В сельскохозяйственном производстве:

  • Для пропарки кормов и изготовлении гранулированных комбикормов;
  • Приготовления субстрата для выращивания грибов;
  • В птицеводстве для удаления пуха и пера с забитой птицы.

В медицине:

  • Для стерилизации инструмента и спецодежды.

В табачной промышленности:

  • Для создания необходимой влажности в производственных помещениях.

В деревообрабатывающей промышленности:

  • Для сушильных камер для сушки пиломатериалов;
  • Для создания влажности при сушке ценных пород дерева (дуб, бук и др.).

В легкой промышленности:

  • Для придания формы трикотажным изделиям глажке и глажке швейных изделий.

В целлюлозно-бумажной промышленности:

  • При производстве бумаги для подогрева сушильных барабанов (туалетная и фильтровальная бумага производстве гофротары).

В производстве строительных материалов и строительстве:

  • На заводах ЖБИ для пропарки изделий из железобетона (плит, тротуарной плитки) в пропарочных камерах;
  • На растворно-бетонных узлах и заводах по производству товарного бетона для прогрева инертных материалов;
  • На строительных площадках для удаления снега и льда с поверхностей и арматуры под заливку бетона в зимний период, подогрева битума;
  • При производстве пенополистирола;
  • Для производства бетона;

В топливном хозяйстве:

  • При разгрузке мазута и других густых ГСМ для их разогрева и пропарке емкостей.

Купить паровые котлы КП

Для того чтобы купить паровой котел КП, вы можете направить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн.

Подобрать паровой котел КП по мощности

Для предприятий, на которых уже налажено производство и отработана технология, мощность котла КП, который необходимо купить выбирается по проекту, выполненному проектной организацией. Если у вас еще отсутствует проект, и вы хотите купить промышленный паровой котел КП для вновь создаваемого производства, то вам помогут специалисты нашего предприятия, после ответов на следующие вопросы.

  1. Топливо на котором будет работать паровой котел КП.
  2. Тип обрабатываемого материала – песок, зерно, молоко, бетон, мазут, древесина, корма, стекло и подобное. (По виду материала на основе справочных данных определяются – теплоемкость и плотность материла. Эти характеристики необходимы для определения времени нагрева до нужной температуры).
  3. Объем и (или) масса единовременно обрабатываемого материала.
  4. Температура, до которой требуется нагревать материалы. (Если вам нужен пар для пастеризации молока, то это 100-110 °С, а если необходимо нагревать высококачественный пенобетон, то уже 140 °С).
  5. Время, в течение которого материал, должен находится под воздействием данной температуры.
  6. Если в соответствии с технологией требуется выделить несколько этапов нагрева по времени и температуре, или важно время нагрева (быстрый нагрев или постепенный) то это необходимо отметить тоже.
  7. Камера, в которой производится нагрев материала. (В пищевой промышленности это промышленные заводские камеры и автоклавы, но в строительной сфере, например для обработки песка- это могут быть даже временные помещения, устроенные из брезента или полиэтилена.)
  8. Расположение камеры внутри здания или на улице.
  9. Если камера уличного расположения, то важно работает она круглогодично или только в теплое время года.
  10. Для уличных камер важно указать минимальную температуру наружного воздуха, при которой будет производится обработка материала.
Проектирование, производство, монтаж, пуско-наладка котлов и котельного оборудования Подробнее о заводе analytics
background
