ТЛ-1,4/6,0

Топка механическая с ленточной колосниковой решеткой ТЛ -1,4/6,0 предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д. Применяется с водогрейными котлами.
В наличии на складе: CITY_USER.
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Дробилка ДО-1М Дробилка ДО-1М
570 000p
В корзину В 1 клик
В избранное
Сравнить
Дробилка ДО-1М предназначена для установки в систему подготовки топлива паровых и водогрейных котельных.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 17/750 Дымосос 17/750
771 600p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 17/750 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Топливоподача Топливоподача
20 000p
В корзину В 1 клик
В избранное
Сравнить
Топливоподачи скребкового и ленточного типа применяются в механизированных котельных с паровыми и водогрейными котлами для перемещения топлива в топливный бункер котлов. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Батарейный циклон БЦ-512-2-(6x6) Батарейный циклон БЦ-512-2-(6x6)
2 075 700p
В корзину В 1 клик
В избранное
Сравнить
Батарейный циклон БЦ-512-2-(6х6) предназначен для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400 °С из топок паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-600-2УП ЦН-15-600-2УП
100 100p
В корзину В 1 клик
В избранное
Сравнить
Циклоны ЦН-15-600-2УП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклоны ЦН-15-600-2УП являются самым простым видом пылеуловителей и работают используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка топки ТЛ 1.4x6.0
Вид топки Механическая ТЛПХ
Диапазон изменения нагрузки, % 50-100
Теплонапряжение колосниковой решетки рекомендуемое, МВт/м² 0.7-1.0 (1.2)
Потери тепла от химического недожега, не более, % 1
Потери тепла от механического недожега, % 10.0-13.5
Выход летучих, не менее, % 20
Влажность топлива, не более, % 25
Зольность топлива, не более, % 25
Содержание мелочи (0-6 мм), не более, % 40
Максимальный размер куска, мм 40
Скорость движения колосникового полотна, м/ч 1.3-19.3
Ширина колосниковой решетки, мм 1400
Расстояние между валами топки, мм 6000
Габаритные размеры, мм 7280*3280*2230
Активная площадь колосниковой решетки, м² 5.9
Масса, кг 11950

Уточните информацию у менеджеров нашей фирмы

Звездочка Т 91.02.002 Звездочка Т 91.02.002
6 950p
В корзину В 1 клик
В избранное
Сравнить
Звездочка Т 91.02.002 устанавливается на топку ТЛЗМ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосник ведомый крайний 23.1603.007 (084) топки ТЛПХ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник ведомый 23.1603.006 (081) Колосник ведомый 23.1603.006 (081)
70p
В корзину В 1 клик
В избранное
Сравнить
Колосник ведомый топки ТЛПХ 23.1603.006 (081)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Рейка 00.4260.001 Рейка 00.4260.001
1 430p
В корзину В 1 клик
В избранное
Сравнить
Рейка топки ТЛПХ 00.4260.001
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Уплотнение 23.1603.004-001 (L 416) Уплотнение 23.1603.004-001 (L 416)
631p
В корзину В 1 клик
В избранное
Сравнить
Уплотнение топки ТЛПХ 23.1603.004-001 (L 416)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Уплотнение 23.1603.005-001 (L 666) Уплотнение 23.1603.005-001 (L 666)
1 737p
В корзину В 1 клик
В избранное
Сравнить
Уплотнение топки ТЛПХ 23.1603.005-001 (L 666)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Уплотнение 23.1603.005 (L 746) Уплотнение 23.1603.005 (L 746)
2 123p
В корзину В 1 клик
В избранное
Сравнить
Уплотнение топки ТЛПХ 23.1603.005 (L 746)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Назначение топки ТЛ 1,4/6,0

Топка механическая с ленточной колосниковой решеткой ТЛ 1,4/6,0 предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12 % и бурых углей с влажностью не более 20 % и применяется в водогрейных и паровых котлах, а также промышленных печах.

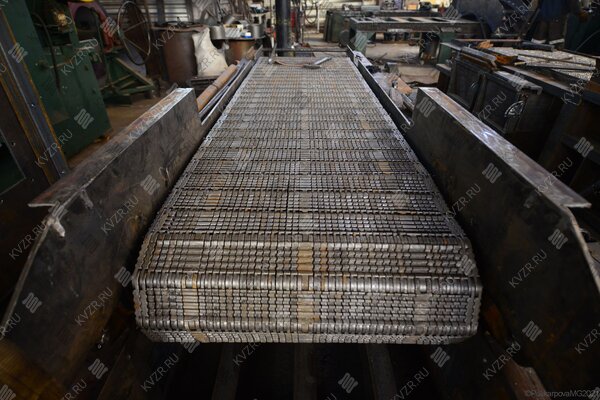

Механическая топка с ленточной колосниковой решеткой ТЛ 1,4/6,0 состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних 23.1603.007 (084), ведущих 23.1603.008 (080) и ведомых 23.1603.006 (081). Колосники набираются на соединительном стержне.

Ведущие колосники являются тяговыми, ведомые заполняют промежуток между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения. На боковых поверхностях колосники топки ТЛ 1,4/6,0 имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь живого сечения при минимальных зазорах и предупреждения выворачивание отдельных частей колосников в случае поломки.

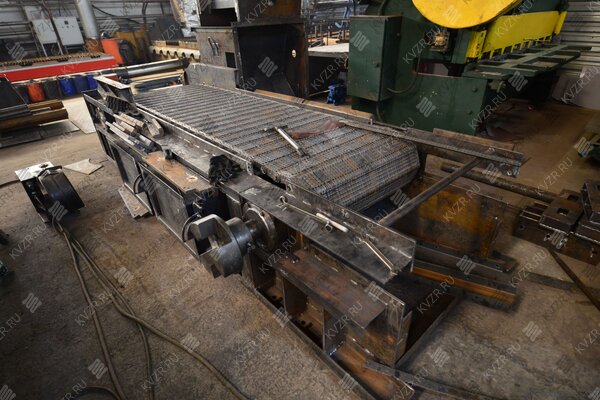

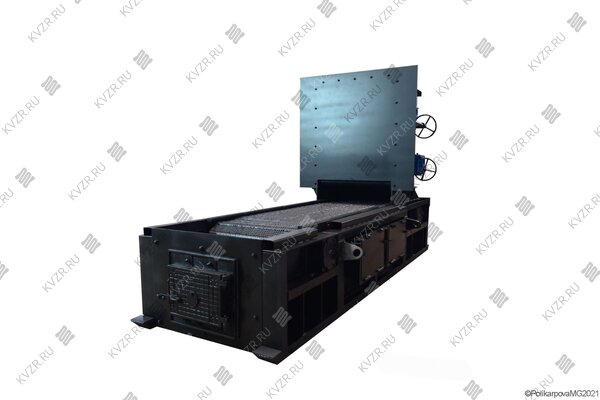

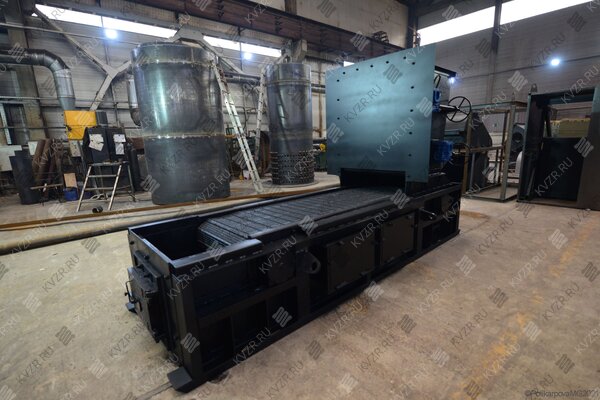

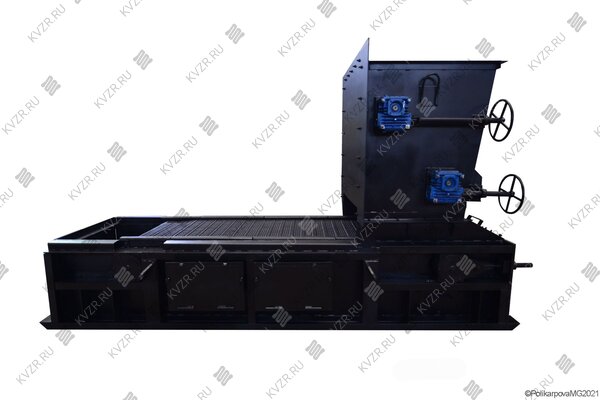

Топка ТЛ 1,4/6,0.

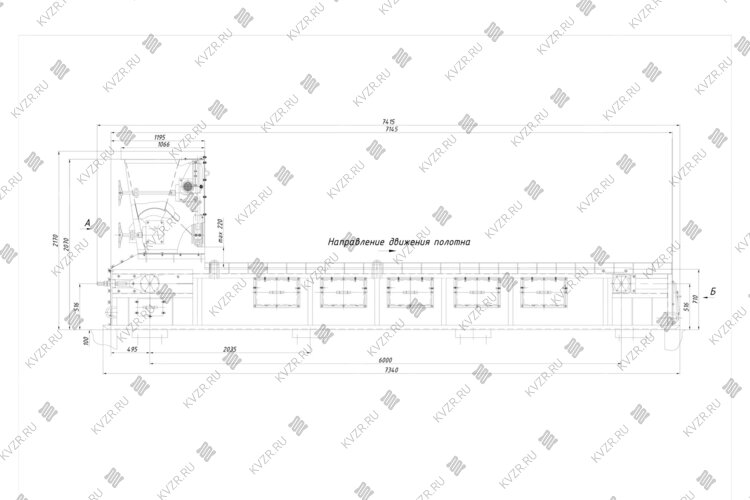

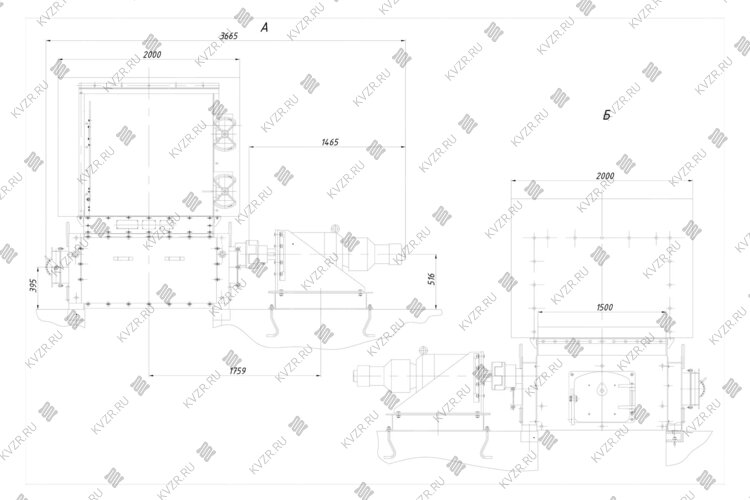

Топка ТЛ. Схема.

Привод топки ТЛ 1,4/6,0 состоит из рамы, двигателя, и редуктора ПТБ-1200, или волнового редуктора МВр-350-5491. Скорость движения колосникового полотна регулируется частотным преобразователем либо самим редуктором. Топливо на топку ТЛ подается транспортером углеподачи ленточного, либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм, при поперечной схеме движения потоков топлива и воздуха в верхнем зажигании. Загрузка решетки топливом осуществляется самотеком через угольный ящик.

Определенная толщина слоя топлива на колосниковой решетке топки ТЛ 1,4/6,0 поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов Ч-80-40-52-1-2-УЗ. Количество подаваемого в топку ТЛ топлива регулируется в основном путем изменения скорости движения колосникового полотна. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов.

Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Подвод воздуха под топку ТЛ 1,4/6,0 односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала. В передней части рамы на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками. Задний вал топки ТЛ 1,4/6,0 является ведущим и устанавливается в пазах щек рамы в буксах на подшипниках качения и имеет устройство для натяжения колосникового полотна в виде винтовой пары. Звездочки, установленные на валу, выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна.

Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Рама топки ТЛ 1,4/6,0 состоит из двух щек, соединенных между собой поперечными балками. Опорный башмак рамы крепится к щеке болтами и подливается бетоном у фундамента. На щеках закреплены боковые чугунные уплотнения, по которым скользят полки крайних колосников полотна колосникового. Длина уплотнения подобрана так, что на каждом из них всегда находится один колосник. Этим предотвращается перетекание воздуха из зоны в зону. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Топка ТЛ 1,4/6,0 устанавливается на башмаки и имеет свободное расширение в продольном и в поперечном (от привода) направлениях.

Для подъема топочного блока топки ТЛ грузоподьемными средствами имеются грузовые скобы, которые срезаются после монтажа.

На топках ТЛ 1,4/6,0 работают водогрейные котлы КВм-1,86, КВм-2,5, КВм-3,0, КВм-4,0, соответственно 1,86, 2,5, 3,0 и 4,0 МВт. Топка ТЛ 1,4/6,0 устанавливается в водогрейных котельных с механизированной подачей топлива и золошлакоудаления.

Топка ТЛ 1,4/6,0 котел водогрейный

Топка ТЛПХ котел водогрейный

Купить топку ТЛ 1,4/6,0

Для того что бы купить топку ТЛ 1,4/6,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
