Очистка воздуха на производстве

Оборудование для очистки воздуха на производстве

Рабочие зоны большинства промышленных предприятий сопровождается загрязнением воздуха производственной пылью. Чтобы создать безопасные условия труда и предотвратить взрыво- и пожароопасные ситуации используется оборудование для очистки воздуха на производстве. Промышленная очистка воздуха на производстве предполагает использование циклонов, которые применяют для снижения уровня запыленности воздуха и удаления его из производственных помещений.

Котельный завод производит циклоны для очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На нашем официальном сайте вы можете подобрать и купить циклон для очистки воздуха на производстве соответствующий вашим требованиям и специфике вашего производства.

Выбрать циклоны ЦН 15 в каталоге завода Цена от

35 000 р.

Выбрать циклоны ЦН 11 в каталоге завода Цена от

35 000 р.

Выбрать батарейные циклоны в каталоге завода Цена от

335 000 р.

Выбрать золоуловители в каталоге завода Цена от

30 000 р.

Сферы применения

Широкое использование система очистки воздуха на производстве - циклон получил в металлургической, химической, энергетической, горнодобывающей, машиностроительной промышленностях, на предприятиях по переработке и хранению зерна, изготовлению мебели, сыпучих строительных материалов, удобрений, продуктов питания, в сельскохозяйственной области, металлообработке для сбора металлической пыли и стружки, деревообрабатывающих цехах для улавливания древесной пыли, стружки, щепки, коры, опила.

Устройство аппаратов

Устройства для очистки воздуха на производстве состоят из цилиндрической или конической частей. Отличительной особенностью цилиндрических аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка (11, 15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру аппарата (0,59). Цилиндрические установки предназначены для улавливания сухой пыли. Их рекомендуется использовать для предварительного отделения газов при начальной запыленности до 400 г/м3 и устанавливать перед фильтрами.

Конические аппараты отличаются удлиненной конической частью, спиральным выходным патрубком и малым соотношением диаметров выхлопной трубы к корпусу аппарата (0,33; 0,34). Коническая часть выполняется в виде прямого или обратного конуса, а также может состоять из двух конусов – прямого и обратного. Строение конической части агрегата определяет особенности движения пылевоздушного потока, а также оказывает влияние на процесс очистки. Предназначены для отделения газов от сажи, обладают повышенной эффективностью за счет большого гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м3.

Очистка воздуха на производстве принцип работы

Очистка воздуха на производстве происходит под воздействием центробежной силы, возникающей при вращении воздушного потока. В корпусе аппарата отделяются пылевые частички из газовой среды. Воздушный поток вводится в аппарат через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам агрегата, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от мелких частиц. Работа установки может быть нарушена из-за подсоса воздуха через пылевыпускные отверстия. Это явление наблюдается как при установке аппарата на всасывающей, так и на нагнетательной линии вентилятора. Подсасываемый воздух препятствует процессу сепарации, уносит осажденную пыль из агрегата. При величине подсоса 10-15% от расчетного количества воздуха эффективность очистки резко падает.

Оборудование для очистки воздуха на производстве

Наш завод специализируется в производстве систем очистки воздуха и изготавливает оборудование следующих марок:

Система очистки воздуха на производстве от пыли ЦН

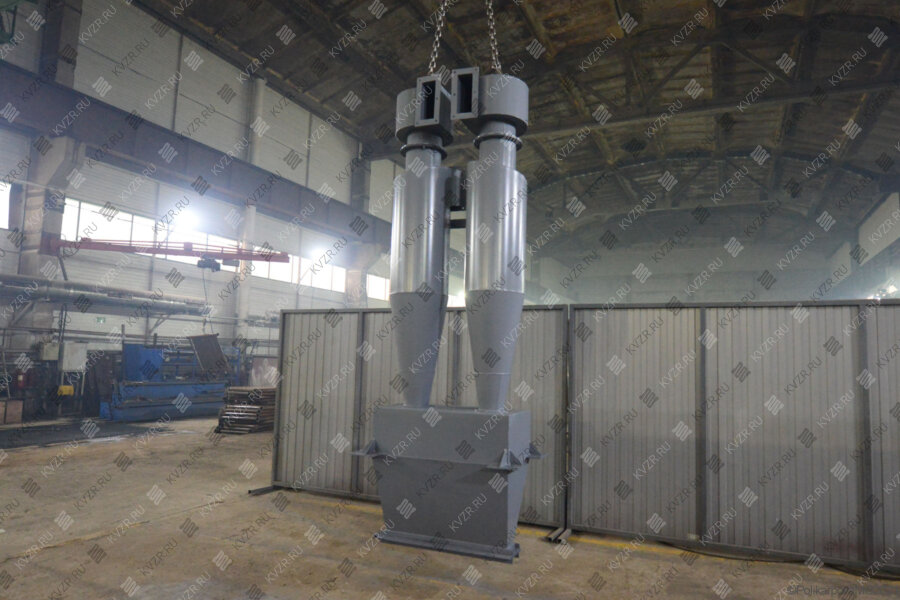

Циклон ЦН разработки НИИОГАЗ подразделяется на следующие типы ЦН-11, ЦН-15.

Аппараты данного типа применяются для сухого отделения газов и воздуха от твердых не слипающихся пылевых частиц размером более 5 мкм и температурой газов до 400 градусов с начальной запыленностью до 400 г/м3. Цифровое обозначение (11, 15) соответствует углу, под которым патрубок для подвода воздуха присоединен к корпусу. Установки рекомендуется применять при ограниченных по высоте габаритах. Для улавливания взрывоопасной и легковозгораемой пыли аппараты должны быть выполнены по специальным чертежам, не иметь узлов, где возможно скопление пыли, и должны быть снабжены взрывными клапанами. В зависимости от требуемой производительности устанавливают одиночно или компонуют в группы по два, четыре, шесть, восемь циклонов агрегатов.

Очистка воздуха от вредных веществ на производстве установка УЦ

Циклон УЦ с диаметром корпуса до 850 мм применяются на предприятиях для одиночной и батарейной установок. Агрегат применяется для не слипающихся, не волокнистых частиц пыли, а также смесей пылей с сухими опилками и стружкой в системах аспирации для деревообработки. Аппараты имеют развитую коническую часть и снабжены спирально-плоской входной улиткой, что несколько повышает эффективность. Степень очистки — до 99%. Обладает большим гидравлическим сопротивлением.

Очистка воздуха в производстве аппарат ЦОЛ

Аппарат ЦОЛ применяется для обработки от зерновой пыли. Производительность аппарата от 1000 до 18000 м3/ч. Пригоден для грубой и средней отделения от сухих не слипающихся, не волокнистых пылевых частиц. Эффективность циклона при улавливании крупнодисперсной пыли (характерной для элеваторов) — 90-95%. Мелкие фракции осаждаются в небольшом количестве.

Система очистки воздуха от пыли на производстве ЛИОТ

Оборудование ЛИОТ используется для среднего и грубого отделения газов от крупной сухой не волокнистой пыли размером более 25 мкм. Может использоваться как агрегат на подготовительном этапе, так и в одиночном исполнении. Аппарат характерен удлиненной цилиндрической частью и значительной глубиной выхлопной трубы. В конической части аппарата устанавливают устройство для уменьшения подсоса воздуха. Не предназначен для мелких и слипающихся пылей.

Установка очистки воздуха на производстве СИОТ

Агрегат полностью лишен цилиндрической части. Выхлопная труба опущена в конический корпус. Входной патрубок имеет треугольное сечение. СИОТ применяется для отделения воздуха от сухих не слипающихся, не волокнистых частиц. Применение аппарата возможно для улавливания известковой пыли на сахарных заводах, на крахмалопаточных предприятиях. Эффективность СИОТ близка к эффективности агрегата ЦН. Его целесообразно устанавливать при ограничениях высоты — высота СИОТ составляет 70% высоты ЦН при прочих равных условиях, но диаметр СИОТ при тех же условиях на 62% превышает диаметр ЦН.

Система воздуха от пыли на производстве ЦОК

Циклон ЦОК производительностью от 180 до 7000 м3/ч. Установка применяется для обработки воздуха от сухих не слипающихся, не волокнистых частиц. Допускается их применение для слипающихся пылей типа сажи и талька. Внутренний конус в циклоне установлен для повышения эффективности осаждения пылевых частиц, предотвращения их уноса из пылеприемного бункера. Угол при основании этого конуса принимают при сухой пыли 45°, при улавливании сажи, талька — 60°.

Очистка воздуха при производстве аппарат СК-ЦН-34

СК-ЦН-34 предназначен для улавливания твердых частиц из воздушносажевых или газосажевых сред. Производительность пылеуловителя зависит от геометрических размеров и может составлять от 1 до 63 тыс.куб.м. в час. При этом показатели запыленности не должны превышать 1 кг/куб.м, а температура очищаемого газа или воздуха быть не выше 250 градусов. Оптимальная скорость потока составляет 2 м/с, а максимальное давление не более 1500 Па. В зависимости от условий эксплуатации эффективность использования такой модели может составлять 75-98%.

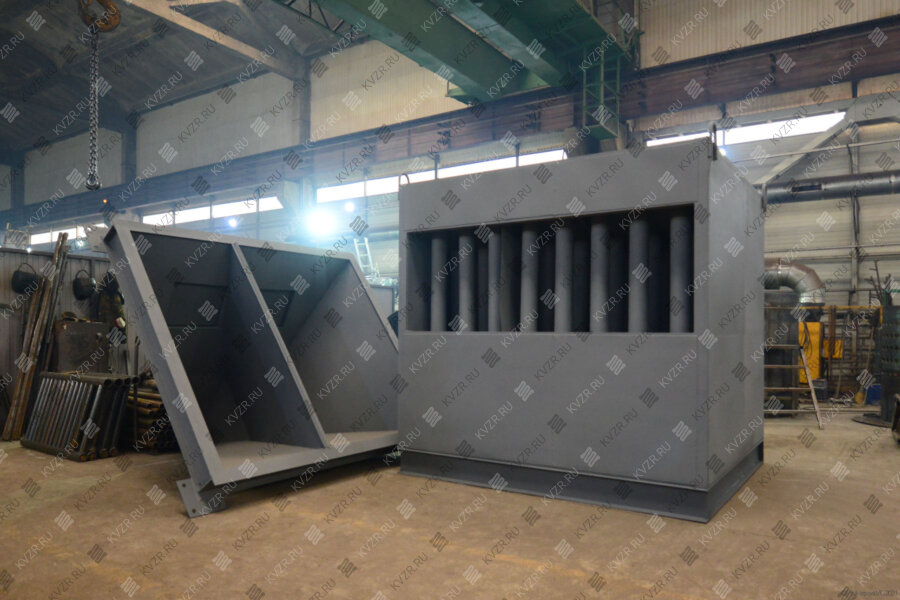

Система очистки воздуха на производстве установка БЦ

Батарейный циклон БЦ состоит из двух параллельно работающих секций. При небольших нагрузках шибером отключают одну из секций. Отключение секций при изменении нагрузок позволяет обеспечить оптимальную скорость движения газов в циклонных элементах. Секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер. В качестве корпуса завихрителя используются чугунные конусы. Применение чугунного литья минимизирует абразивный износ стенок закрученным газовым потоком и значительно увеличивает срок эксплуатации циклона.

Преимущества оборудования

• высокая производительность и эффективность;
• фракционная эффективность циклона не снижается при повышении концентрации пыли;
• конструкция не имеет движущихся частей;
• по сравнению с другими устройствами очистки циклоны наиболее энергосберегающие.

Подбор установок

Для правильного расчета эффективности и производительности пылеуловителя нужно иметь следующие данные:

• дисперсный и фракционный состав пыли;
• плотность взвешенных частиц;
• аэродинамическое сопротивление;
• температурный режим окружающей среды;
• размер взвешенных частиц пыли;
• уровень влажности пыли и пр.

Купить систему очистки воздуха на производстве

Для того чтобы купить оборудование для очистки воздуха на производстве, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
