Котел КВм-1,6

Водогрейный твердотопливный котел КВм-1,6 под топку РПК, ЗП РПК, ТШПМ или ТЛПХ мощностью 1,6 Гкал (1.86 МВт), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 16000 м².
В наличии на складе: CITY_USER.
Цена за Котел КВм-1,6 с комплектом (Посмотреть комплект):
522 000p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Автоматика топки Автоматика топки
90 000p
В корзину В 1 клик
В избранное
Сравнить
Автоматика механической топки с шурующей планкой ТШПМ с эмпирическим (полуторным) ходом шурующей планки. Предназначена для топок ТШПМ 2,0, 2,5.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 8/1500 Дымосос 8/1500
85 100p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 8/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Топка механическая с ленточной колосниковой решеткой прямого хода ТЛПХ -1,1-3,0 предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д. Применяется с водогрейными котлами и в промышленных печах.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-4УП ЦН-15-500-4УП
135 300p
В корзину В 1 клик
В избранное
Сравнить
Циклон ЦН-15-500-4УП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН-15-500-4УП является самым простым видом пылеуловителей и работает используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ДО-1М Дробилка ДО-1М
570 000p
В корзину В 1 клик
В избранное
Сравнить
Дробилка ДО-1М предназначена для установки в систему подготовки топлива паровых и водогрейных котельных.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 800 Дымовая труба 800
470 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 800 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Бункер ТШПМ-1,5 Бункер ТШПМ-1,5
54 600p
В корзину В 1 клик
В избранное
Сравнить
Бункер механической топки с шурующей планкой ТШПМ-1,5
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоуловитель ЗУ 1,6 Золоуловитель ЗУ 1,6
41 800p
В корзину В 1 клик
В избранное
Сравнить
Золоуловитель ЗУ 1,6 представляет собой горизонтальный циклон, предназначенный очистки газов от летучей золы с температурой до 290 °С. Применяется для улавливания золы после водогрейных котлов КВр. Является аналогом золоуловителя ЗУ-1-2.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-BL 50/150-7.5/2 циркуляционный. Производительность 50 м³/ч, мощность электродвигателя 7.5 кВт, напор 31 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 100-80-160А К 100-80-160А
39 520p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 100-80-160А предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 65-50-160А К 65-50-160А
15 900p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 65-50-160А предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 803N 3 - 400 подпиточный. Производительность 6.8 м³/ч, мощность электродвигателя 1.1 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка Котел КВм 1.6
КПД, не менее, % 83
Аэродинамическое сопротивление, Па (мм. вод. ст.) 550
Температура уходящих газов, °C 200
Мощность, кВт 1860
Мощность, МВт 1.86
Мощность, Гкал 1.6
Расход топлива, кг/ч 370
Расход теплоносителя среды, м³/ч 64
Расход условного топлива, кг/ч 276
Отапливаемая площадь, м² 16000
Отапливаемый объем, м³ 48000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) не более 0,07 (0,7)
Габаритные размеры, длина*ширина*высота, мм 2850*1750*3110
Вентиль Ду 15 Вентиль Ду 15
Количество: 5 штук
Вентиль Ду 20 Вентиль Ду 20
Количество: 6 штук
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Клапан Ду 80 Клапан Ду 80
Количество: 2 штуки
Затвор Ду 125 Затвор Ду 125
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Трубные системы Трубные системы
120 000p
В корзину В 1 клик
В избранное
Сравнить
Трубные системы
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ - КОТЛЫ ВОДОГРЕЙНЫЕ

Особенности водогрейных котлов КВм-1,6

  • КПД свыше 80 %, минимальный расход топлива
  • компактные размеры
  • быстрый выход на номинальную мощность - 2-4 часа
  • запас по мощности 15 %, сверх номинальной
  • минимальные требования к качеству питательной воды
  • удобные люки для очистки поверхностей нагрева
  • заводская гарантия 2 отопительных сезона

Водогрейный котел КВм 1,6 Гкал имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла КВм 1,6 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным. Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог.

Котел КВм 1,6 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм 1,6 Гкал изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство водогрейного котла КВм-1,6

Водогрейный твердотопливный стальной отопительный котел КВм-1,6, мощностью 1,6 Гкал (1,86 МВт), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

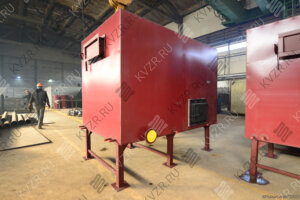

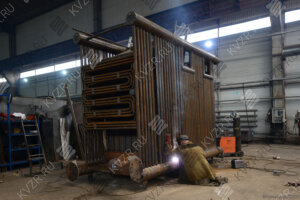

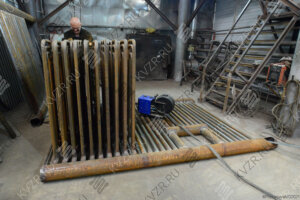

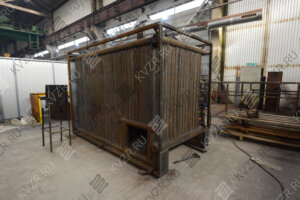

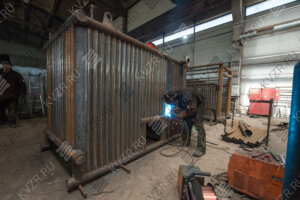

Блок водогрейного котла КВм 1,6 Гкал (1,86 МВт) представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Твердотопливный котел КВм-1,6 с механической топкой устанавливается в котельных с механическим шлакоудалением и топливоподачей.

В зависимости от вида топки различают три вида конструкции котельного блока КВм-1,6:

  • Котел КВм 1,6 под полумеханическую топку с поворотными колосниками РПК. Котел с топкой с опрокидывающими колосниками с задним либо передним выгрузом шлака. Конструкция данных котлов выполнена двухблочной; блок котла и ручная топка с опрокидывающимися колосниками РПК. Блок котла и топка изготавливаются двумя блоками, стыкуемыми на монтаже. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу, располагаемую на фронте котла, и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

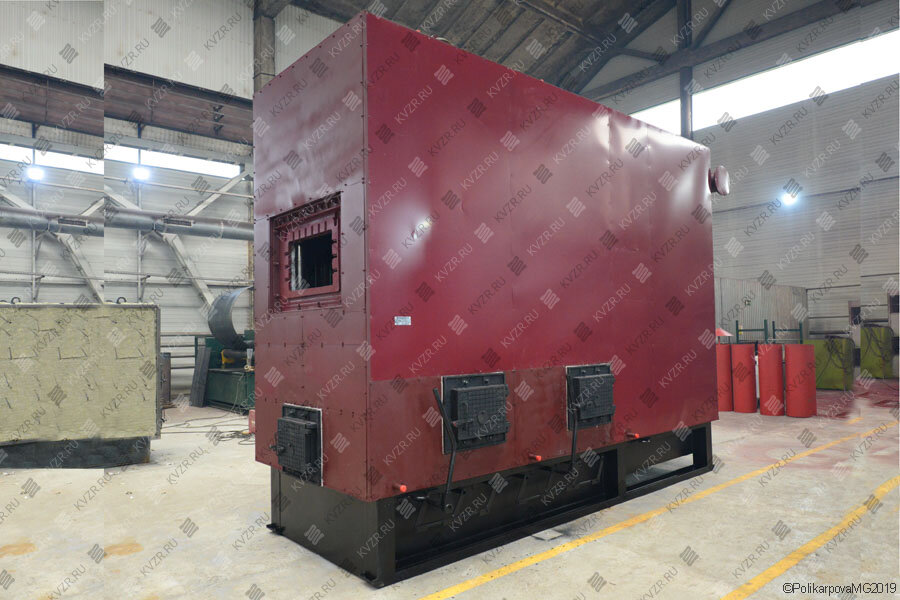

  • Котел 1,6 Гкал (КВм-1,6 под забрасыватель ЗП-400 с поворотными колосниками РПК поставляется двумя блоками - топочный блок, механический забрасыватель и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подает скребковый транспортер топливоподачи или ленточный транспортер топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Сброс шлака в канал золошлакоудаления происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

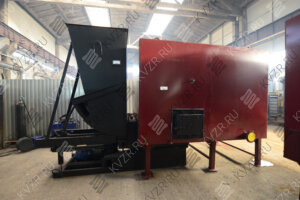

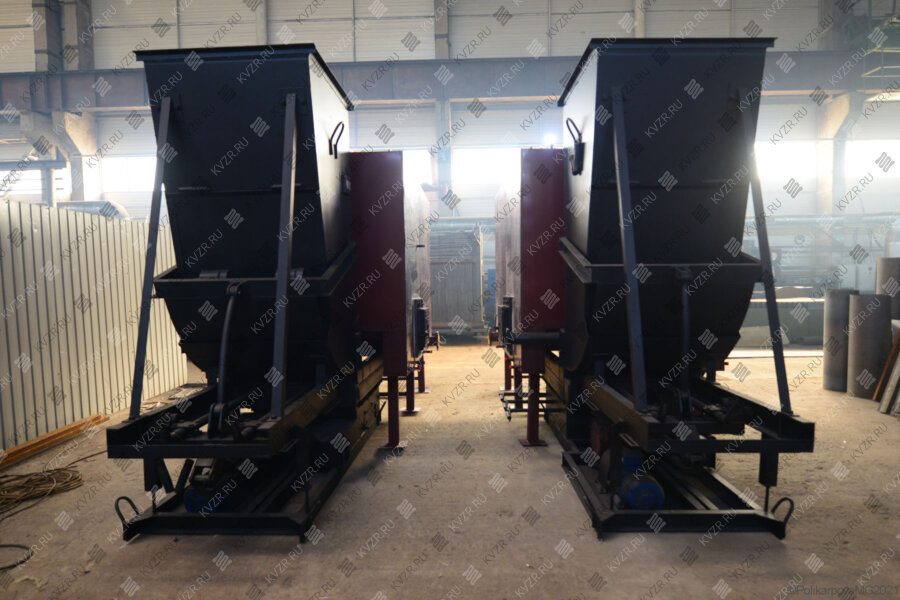

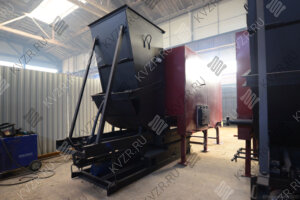

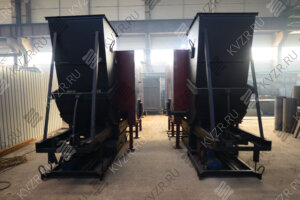

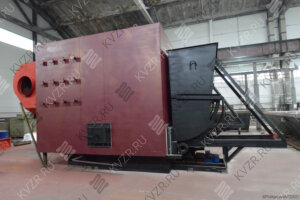

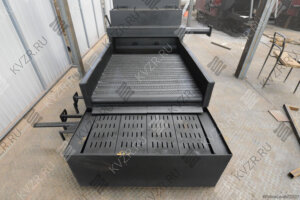

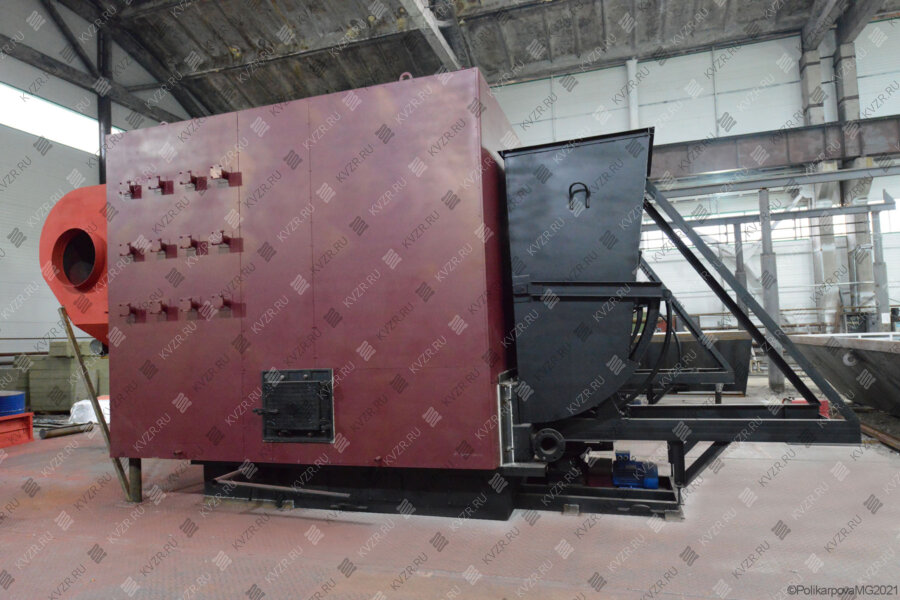

  • Котел КВм-1,6 под топку ТШПМ-2,0 устроен следующим образом. С фронта блока котла устанавливается топка; блок котла и топка устанавливаются на общую раму. Блок котла имеет специальную конструкцию топочного фронта, который стыкуется с топкой ТШПМ. Двери для обслуживания процесса горения располагаются справа и слева топки. Топливо подается транспортером углеподачи, через топочный бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы камеры, куда подается воздух для горения. Удаление шлака с водоохлаждаемой решетки топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

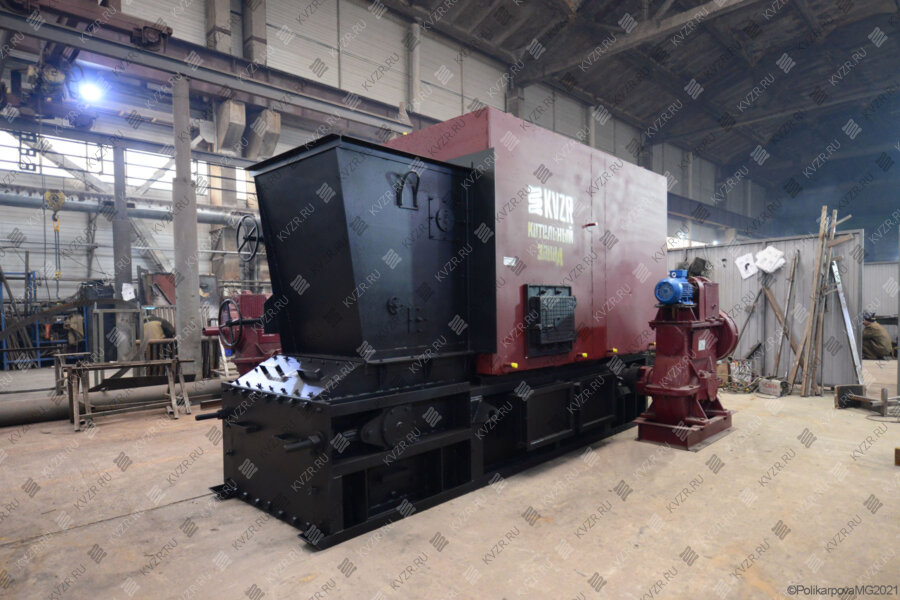

  • Котел КВм-1,6 с топкой ТЛПХ-1,1/3,0. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Комплект поставки КВм-1,6

Котел стальной водогрейный КВм 1,6 поставляется готовым блоком в обшивке с чугунной топочной дверкой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

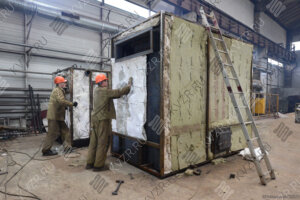

Кроме того котлы КВм-1,6 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 1,6 работает с ДН 8 с дв. 15/1500 при сжигании каменного и бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел КВм 1,6 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование котлов КВм-1,6

- ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Котел КВм-1,6 с полумеханической топкой РПК. Схема

Водогрейный котел КВр-1,86 с охлаждаемой уголковой решеткой (КВЗр-1,6 ОУР)

Котел КВм-1,6 с механической топкой ТШПМ-2,0 (КВм-1,6 ШП). Схема

Водогрейный котел КВм-1,86 с механической топкой ТШПМ-2,0 (КВЗм-1,6 ШП)

Котел КВм-1,6 с механической топкой ТЛПХ-1,1/3,0. Схема

Котел 1,6 (КВм-1,86 с ТЛПХ1,1-3,0)

Котел КВм-1,6 с ЗП-РПК. Схема

Водогрейный котел КВр-1,86 со слоевой топкой и пневмомеханическим забрасывателем ЗП-400 (ПТЛ-400) ( КВЗм-1,6ЗП)

Купить котел КВм-1,6

Для того что бы купить котел КВм-1,6 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.

География поставки товара

Котел КВм-1,6 поставляется в следующие регионы и города.

Показать города доставки
