Котлы с топкой ТШПМ

Водогрейные котлы с топкой ТШПМ механической топкой с шурующей планкой применяются в стационарных котельных с механизированными топливоподачей и золошлакоудалением либо в механизированных модульных и транспортабельных котельных.
В наличии на складе: CITY_USER.
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-6СП ЦН-15-500-6СП
247 500p
В корзину В 1 клик
В избранное
Сравнить
Циклон ЦН-15-500-6СП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН-15-500-6СП является самым простым видом пылеуловителей и работает используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ВДП-15 Дробилка ВДП-15
370 000p
В корзину В 1 клик
В избранное
Сравнить
Винтовая дробилка-питатель ВДП-15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 300 Дымовая труба 300
250 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 300 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ТШПм-1,45 ТШПм-1,45
Количество: 1 штука
Вентиль Ду 15 Вентиль Ду 15
Количество: 1 штука
Вентиль Ду 32 Вентиль Ду 32
Количество: 1 штука
Кран Ду 15 Кран Ду 15
Количество: 1 штука
Манометр ДМ2005Сг 10,0 кгссм2 Манометр ДМ2005Сг 10,0 кгссм2
Количество: 1 штука
Оправа ОПТ Оправа ОПТ
Количество: 1 штука
Редуктор Ч-80-40-52-1-2-УЗ Редуктор Ч-80-40-52-1-2-УЗ
Количество: 1 штука
Термометр ТТЖО Термометр ТТЖО
Количество: 1 штука
Терморегулятор  ТУДЭ 4М Терморегулятор ТУДЭ 4М
Количество: 1 штука
Щит ТШПМ Щит ТШПМ
Количество: 1 штука
Полумуфта Полумуфта
Количество: 1 штука
ТШПм-1,45 ТШПм-1,45
300 000p
В корзину В 1 клик
В избранное
Сравнить

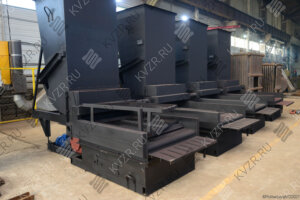

Топка ТШПМ 1,45 механическая топка с неподвижной топочной решеткой и шурующей планкой, мощностью 1,45 МВт.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Планка шурующая ТШПМ-1,45 Планка шурующая ТШПМ-1,45
7 150p
В корзину В 1 клик
В избранное
Сравнить
Планка шурующая механической топки ТШПМ-1,45
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Каретка в сборе ТШПМ-1,45 Каретка в сборе ТШПМ-1,45
13 200p
В корзину В 1 клик
В избранное
Сравнить
Каретка в сборе топки ТШПМ-1,45
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Втулка бронзовая ТШПМ Втулка бронзовая ТШПМ
2 470p
В корзину В 1 клик
В избранное
Сравнить
Втулка бронзовая топки ТШПМ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Штанга в сборе ТШПМ 1,45 Штанга в сборе ТШПМ 1,45
10 450p
В корзину В 1 клик
В избранное
Сравнить
Штанга в сборе (зубчатая рейка) устанавливается в топке ТШПМ-1,45, состоит из чугунных сегментов
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Прайс лист на котлы водогрейные



Водогрейные котлы с топкой ТШПМ механической топкой с шурующей планкой применяются в стационарных котельных с механизированными топливоподачей и золошлакоудалением либо в механизированных модульных и транспортабельных котельных.

Водогрейные котлы КВм с топкой ТШПМ работают в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь.

Температура нагрева воды в водогрейных котлах КВм 95-115 °С.

Параметры котлов с топкой ТШПМ

Мощность, МВт 0,8 1,0 1,1 1,25 1,44 1,6 2,0 2,5 3,0
Отпаливаемая площадь, м² 8000 10000 11000 12500 14400 16000 20000 25000 30000

Принцип работы водогрейных котлов с ТШПМ

Топливо подается в котельную с помощью скипового подъемника либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки ТШПМ либо забрасыватель, далее поступает на решетку механической топки, где происходит процесс его сжигания. Удаления образовавшейся золы с решетки производится также механически.

Устройство стальных водогрейных котлов с топкой ТШПМ

Котлы КВм с механическими топками выполняются двухблочными котел и топка. Топка и котельный блок легко стыкуются на монтаже.

Котельные блоки под механическую топку ТШПМ представляют собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева) выполненной из стальных труб, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы с ТШПМ имеют П-образную сомкнутую компоновку. Горячие газы получаемые в процессе сгорания топлива поступает в конвективную часть, проходят два хода и выходят через газоход в верхней части задней стенки котла. Сверху конвективной части имеется люк для очистки конвективных поверхностей нагрева от сажистых отложений.

Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя. Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами. Секторный питатель закреплен на осях и приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка.

Из бункера топки ТШПМ топливо с помощью шурующей планки распределяется по на водоохлаждаемой трубной колосниковой решетке. Усилие, необходимое для движения шурующей планки и секторного питателя, создается редуктором Ч 125 с электродвигателем 3 КВт на 1000 оборотов. Редуктор через передаточные механизмы приводит в движение каретку топки ТШПМ. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера. Каретка состоит из швеллера с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Рама каретки состоит из двух направляющих швеллеров, стоек с раскосами. Рама каретки служит для установки на ней каретки, бункера и концевых выключателей. Опора штанги состоит из стойки, ролика, оси. Опора штанги служит для направления движения штанги в коробе.

Одновременно с распределением топлива по колосниковой решетке шурующая планка топки ТШПМ предотвращает спекание топлива и обеспечивает шуровку горящего слоя и продвижение прогоревшего топлива к поворотным колосникам расположенным в конце топки. Поворотные колосники, расположены на валу между щеками, служат для дожигания несгоревших кусочков угля. Колосники опрокидываются, а затем возвращаются в исходное положение. Зола и шлак сбрасываются в канал золошлакоудаления.Под решеткой организованы зонные камеры, куда вентилятором подается воздух для горения топлива.

Котел устанавливается на опоры топки ТШПМ. Топливо сгораемое на охлаждаемой решетке топки ТШПМ отдает тепло в топочную камеру водогрейного котла.

Преимущества водогрейных котлов с ТШПМ

Котлы КВм с механическими топками ТШПМ производства Котельный завод "РОСЭНЕРГОПРОМ" имеют ряд конструктивных особенностей, позволяющих получить высокие эксплуатационные преимущества. Большой объем топочной камеры и механизм подачи воздуха, позволяет достигнуть максимального снижения механического и химического недожега, всегда присутствующего при слоевом сжигании топлива, а также снизить температуру уходящих газов достаточно, чтобы топливные частицы, случайно выносимые в конвективные поверхности нагрева, перешли в твердое состояние и не налипали на конвективные поверхности нагрева.

Чистые от сажистых отложений конвективные поверхности нагрева также способствуют повышению общего КПД котла и снижению температуры уходящих газов. Развитая конвективная поверхность водогрейного котла обеспечивает охлаждение температуры уходящих газов ниже 200 °С, все это в совокупности обеспечивает КПД котла с топкой ТШПМ более 80-82 %.

Комплектация котлов с ТШПМ

Котлы с ТШПМ комплектуются запорной арматурой, приборами КИП, вентилятором поддува, щитом автоматики топки. Дымосос подбирается индивидуально, отдельно на котел или на группу, в зависимости от вида топлива. В случае необходимости очистки дымовых газов за котлы КВм устанавливаются с золоуловителями ЗУ. Дымовые газы после золоуловителя поступают в газоходы котельной и далее в дымовую трубу.

Водогрейные котлы с ТШПМ - модельный ряд

Водогрейные котлы с топкой ТШПМ производимые ООО Котельный завод "РОСЭНЕРГОПРОМ" - КВм-0,6 ШП, КВм-0,8 ШП, КВм-1,1 ШП, КВм-1,25 ШП, КВм-1,4 ШП, КВм-1,6 ШП, КВм-2,5 ШП, КВм-3,0 ШП.

Купить котел с топкой ТШПМ

Для того что бы купить котел с топкой ТШПМ вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
