Циклон ЦН 11
Циклон ЦН 11

Циклон ЦН 11 используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН 11 являются самым простым видом пылеуловителей и работают используя действие центробежной силы.

Перейти в категориюСмотреть список
Циклоны ЦН 15
Циклон ЦН 15

Циклоны ЦН 15 используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклоны ЦН 15 являются самым простым видом пылеуловителей и работают используя действие центробежной силы.

Перейти в категориюСмотреть список
Циклоны ЦН 24
Циклоны ЦН 24

Циклоны ЦН 24 применяются для очистки газов от пылей со средним диаметром более 20 мкм.

Циклоны ЦН 33
Циклоны ЦН 33

Циклоны ЦН 33 применяются для очистки газов от мелкой пыли, со средним диаметром 5-6 мкм.

Циклоны ЦН 34
Циклоны ЦН 34

Циклоны ЦН 34 применяются для очистки от твердых частиц сажегазовой смеси после реакторов сажевого производства, газовоздушной смеси систем пневмотранспорта, аспирации и пневмоуборки.

Испытываете трудности при выборе котельного оборудования
Наши специалисты помогут вам подобрать то, что вам нужно, оставьте ваши контактные данные и вам перезвонят.
Позвонить мне
Сопутствующие товары
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Водогрейный отопительный котел на угле КВм-4,0 с топкой ТЛЗМ мощностью 4,0 МВт (3.44 Гкал), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 34400 м².
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Топка механическая с ленточной колосниковой решеткой прямого хода ТЛПХ -1,1-3,5 предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д. Применяется с водогрейными котлами и в промышленных печах.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 00.1603.038 (Т 220.13.001) Колосник 00.1603.038 (Т 220.13.001)
199p
В корзину В 1 клик
В избранное
Сравнить
Колосник 00.1603.038 (Т 220.13.001) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Газоходы
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Применение циклонов ЦН

Циклоны ЦН используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклоны ЦН (пылеуловители) применяются: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловители ЦН эффективны на предприятиях энергетики, при производстве строительных материалов и т.д. Также циклоны  ЦН используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности. Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Циклоны ЦН не разрешено применять во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

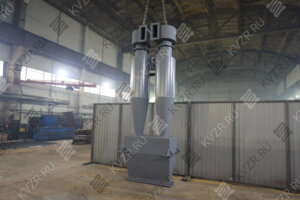

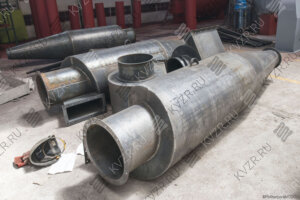

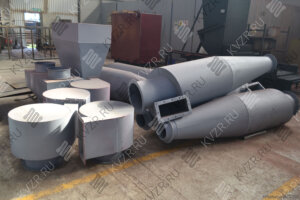

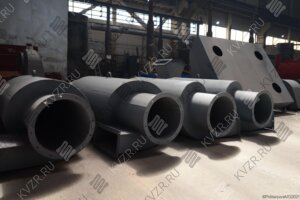

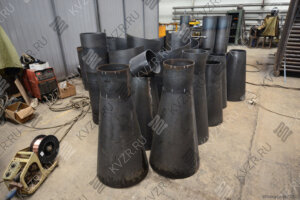

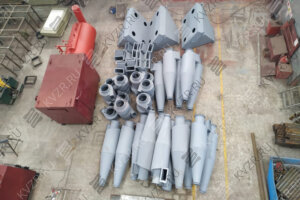

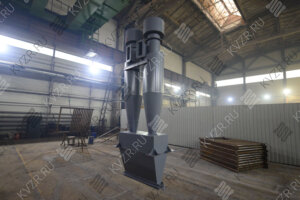

Циклоны ЦН. Конструкция

Исходя из производительности по газу и условий применения циклонов пылеуловители изготавливают одиночного исполнения (внутренний диаметр ЦН составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде «улитки» или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН 15 бывают с камерой очищенного газа (циклон с видом «улитки» или с видом сборника), а одиночные циклоны существуют только в форме «улитки».

Бункеры циклонов ЦН делаются в форме пирамиды.

Во время работы циклонов ЦН должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

В технической характеристике представлены значения производительности циклона ЦН, относящиеся к скорости в цилиндрической части циклона ЦН (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конфигурация циклона ЦН рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2) . Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН-СП, во втором случае называется ЦН-УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона D мм.

Рекомендации по использованию циклонов типа ЦН

Для увеличения срока эксплуатации циклонов ЦН, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

Условное обозначение циклонов ЦН 11, ЦН 15

Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
11, 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе
У - камера очищенного газа - "улитка"
С - камера очищенного газа - сборника
П - пирамидальная форма бункера

Основные параметры циклонов ЦН

  • Температура очищаемого газа, °С не более 400
  • Давление (разрежение), кПа (кгс/м2) не более 5 (500)
  • Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250

  • Коэффициент гидравлического сопротивления:

для циклонов ЦН с "улиткой" - 175; со сборником - 182; для одиночных циклонов - 147.

Циклоны ЦН 15. Технические характеристики

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-300-1УП 630 1000 0,1 170
Циклон ЦН-15-400-1УП 1110 1800 0,17 260
Циклон ЦН-15-500-1УП 1800 2800 0,21 370
Циклон ЦН-15-600-1УП 2500 4100 0,33 500
Циклон ЦН-15-700-1УП 3500 5500 0,47 ;650
Циклон ЦН-15-800-1УП 4500 7200 0,56 800
Циклон ЦН-15-900-1УП 5700 9200 0,64 980
Циклон ЦН-15-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-15-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-15-1400-1УП 13900 22200 1,42 2130
Циклон ЦН-15-300-2УП 1270 2000 0,2 270
Циклон ЦН-15-300-2СП 1270 2000 0,2 290
Циклон ЦН-15-400-2УП 2300 3600 0,31 440
Циклон ЦН-15-400-2СП 2300 3600 0,31 450
Циклон ЦН-15-500-2УП 3500 5600 0,5 660
Циклон ЦН-15-500-2СП 3500 5600 0,5 650
Циклон ЦН-15-600-2УП 5100 8100 0,6 870
Циклон ЦН-15-600-2СП 5100 8100 0,6 840
Циклон ЦН-15-700-2УП 6900 11100 0,83 1120
Циклон ЦН-15-700-2СП 6900 11100 0,83 1070
Циклон ЦН-15-800-2УП 9000 14400 1,15 1440
Циклон ЦН-15-800-2СП 9000 14400 1,15 1380
Циклон ЦН-15-900-2УП 11400 18300 1,45 1780
Циклон ЦН-15-900-2СП 11400 18300 1,45 1700
Циклон ЦН-15-400-4УП 4500 7200 0,54 820
Циклон ЦН-15-400-4СП 4500 7200 0,54 810
Циклон ЦН-15-500-4УП 7000 11300 0,77 1190
Циклон ЦН-15-500-4СП 7000 11300 0,77 1120
Циклон ЦН-15-600-4УП 10200 16300 1,11 1650
Циклон ЦН-15-600-4СП 10200 16300 1,11 1550
Циклон ЦН-15-700-4УП 13800 22000 1,5 2160
Циклон ЦН-15-700-4СП 13800 22000 1,5 2030
Циклон ЦН-15-800-4УП 18100 28900 2,27 2800
Циклон ЦН-15-800-4СП 1810 28900 2,27 2630
Циклон ЦН-15-900-4УП 22800 36600 2,28 3510
Циклон ЦН-15-900-4СП 22800 36600 2,28 3330
Циклон ЦН-15-500-6УП 10600 16900 1,3 1920
Циклон ЦН-15-500-6СП 10600 1690 1,3 1820
Циклон ЦН-15-600-6УП 15300 24400 2,0 2640
Циклон ЦН-15-600-6СП 15300 24400 2,0 2520
Циклон ЦН-15-700-6УП 20800 33100 2,67 3670
Циклон ЦН-15-700-6СП 20800 33100 2,67 3320
Циклон ЦН-15-800-6УП 27100 43300 3,82 4510
Циклон ЦН-15-800-6СП 27100 43300 3,82 4270
Циклон ЦН-15-900-6УП 34300 54900 5,55 5660
Циклон ЦН-15-900-6СП 34300 54900 5,55 5430
Циклон ЦН-15-500-8УП 14100 22600 2,33 2720
Циклон ЦН-15-500-8СП       ;

Циклоны ЦН 11. Технические характеристики.

Типоразмер циклона ЦН 11 Производительность,м³/ч Рабочий объем бункера, м³ Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-11-200-1УП 280 450 0,16 150
Циклон ЦН-11-300-1УП 630 1000 0,17 170
Циклон ЦН-11-400-1УП 1100 1800 0,17 260
Циклон ЦН-11-500-1УП 1800 2800 0,21 370
Циклон ЦН-11-600-1УП 2500 4100 0,33 500
Циклон ЦН-11-700-1УП 3500 5500 0,47 650
Циклон ЦН-11-800-1УП 4500 7200 0,56 800
Циклон ЦН-11-900-1УП 5700 9200 0,64 980
Циклон ЦН-11-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-11-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-11-1400-1УП 16900 22200 1,42 2130
Циклон ЦН-11-300-2УП 1270 2000 0,2 270
Циклон ЦН-11-300-2СП 1270 2000 0,2 290
Циклон ЦН-11-400-2УП 2300 3600 0,31 440
Циклон ЦН-11-400-2СП 2300 3600 0,31 450
Циклон ЦН-11-500-2УП 3500 5600 0,5 660
Циклон ЦН-11-500-2СП 3500 5600 0,5 650
Циклон ЦН-11-600-2УП 5100 8100 0,6 870
Циклон ЦН-11-600-2СП 5100 8100 0,6 840
Циклон ЦН-11-700-2УП 6900 11100 0,83 1120
Циклон ЦН-11-700-2СП 6900 11100 0,83 1070
Циклон ЦН-11-800-2УП 9000 14400 1,15 1440
Циклон ЦН-11-800-2СП 9000 14400 1,15 1380
Циклон ЦН-11-900-2УП 11400 18300 1,45 1780
Циклон ЦН-11-900-2СП 11400 18300 1,45 1700
Циклон ЦН-11-1000-2УП 14400 22800 1,94 2100
Циклон ЦН-11-400-4УП 4500 7200 0,54 820
Циклон ЦН-11-400-4СП 4500 7200 0,54 810
Циклон ЦН-11-500-4УП 7000 11300 0,77 1190
Циклон ЦН-11-500-4СП 7000 11300 0,77 1120
Циклон ЦН-11-600-4УП 10200 16300 1,11 1650
Циклон ЦН-11-600-4СП 10200 16300 1,11 1550
Циклон ЦН-11-700-4УП 13800 22000 1,5 2160
Циклон ЦН-11-700-4СП 13800 22000 1,5 2030
Циклон ЦН-11-800-4УП 18100 28900 2,27 2800
Циклон ЦН-11-800-4СП 18100 8900 2,27 2630
Циклон ЦН-11-900-4УП 22800 36600 2,28 3510
Циклон ЦН-11-900-4СП 22800 36600 2,28 3330
Циклон ЦН-11-500-6УП 10600 16900 1,3 1920
Циклон ЦН-11-500-6СП 10600 16900 1,3 1820
Циклон ЦН-11-600-6УП 15300 24400 2 2640
Циклон ЦН-11-600-6СП 15300 24400 2 2520
Циклон ЦН-11-700-6УП 20800 33100 2,67 3670
Циклон ЦН-11-700-6СП 20800 33100 2,67 3320
Циклон ЦН-11-800-6УП 27100 43300 3,82 4510
Циклон ЦН-11-800-6СП 27100 43300 3,82 4270
Циклон ЦН-11-900-6УП 34300 54900 5,55 5660
Циклон ЦН-11-900-6СП 34300 54900 5,55 5430
Циклон ЦН-11-1000-6УП 42600 67800 5,68 6400
Циклон ЦН-11-1000-6СП 42600 67800 5,68 6180
Циклон ЦН-11-500-8УП 14100 22600 2,33 2660
Циклон ЦН-11-500-8СП 14100 22600 2,33 2550
Циклон ЦН-11-600-8УП 20000 32800 2,64 4100
Циклон ЦН-11-600-8СП 20000 32800 2,64 3815
Циклон ЦН-11-700-8УП 28400 44000 3,56 6720
Циклон ЦН-11-700-8СП 28400 44000 3,56 6100
Циклон ЦН-11-800-8УП 36000 57600 5,9 7950
Циклон ЦН-11-800-8СП 36000 57600 5,9 7520

Купить циклоны ЦН

Для того, чтобы купить циклоны ЦН вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ он-лайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
