Циклоны ЦН 15

Цена, руб
От 0 рубДо 1760000 руб
Тип циклона
Вид
Вид камеры очищенных газов
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч3500-5600
126 000 р. Цена с НДС
Циклон ЦН-15-1-УП
Производительность циклона, м³/ч630-1000
38 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч1270-2000
80 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч1270-2000
86 000 р. Цена с НДС
Циклон ЦН-15-1-УП
Производительность циклона, м³/ч1110-1800
55 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч2300-3600
99 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч2300-3600
100 000 р. Цена с НДС
Циклон ЦН-15-4-УП
Производительность циклона, м³/ч4500-7200
211 000 р. Цена с НДС
Циклон ЦН-15-4-УП
Производительность циклона, м³/ч4500-7200
228 000 р. Цена с НДС
Циклон ЦН-15-1-УП
Производительность циклона, м³/ч1800-2800
78 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч3500-5600
136 000 р. Цена с НДС
Циклон ЦН-15-4-УП
Производительность циклона, м³/ч7000-11300
252 000 р. Цена с НДС
Циклон ЦН-15-4-УП
Производительность циклона, м³/ч7000-11300
257 520 р. Цена с НДС
Циклон ЦН-15-6-УП
Производительность циклона, м³/ч10600-16900
419 000 р. Цена с НДС
Циклон ЦН-15-6-УП
Производительность циклона, м³/ч10600-16900
453 000 р. Цена с НДС
Циклон ЦН-15-8-УП
Производительность циклона, м³/ч14100-22600
610 160 р. Цена с НДС
Циклон ЦН-15-8-УП
Производительность циклона, м³/ч14100-22600
634 520 р. Цена с НДС
Циклон ЦН-15-1-УП
Производительность циклона, м³/ч2500-4100
94 000 р. Цена с НДС

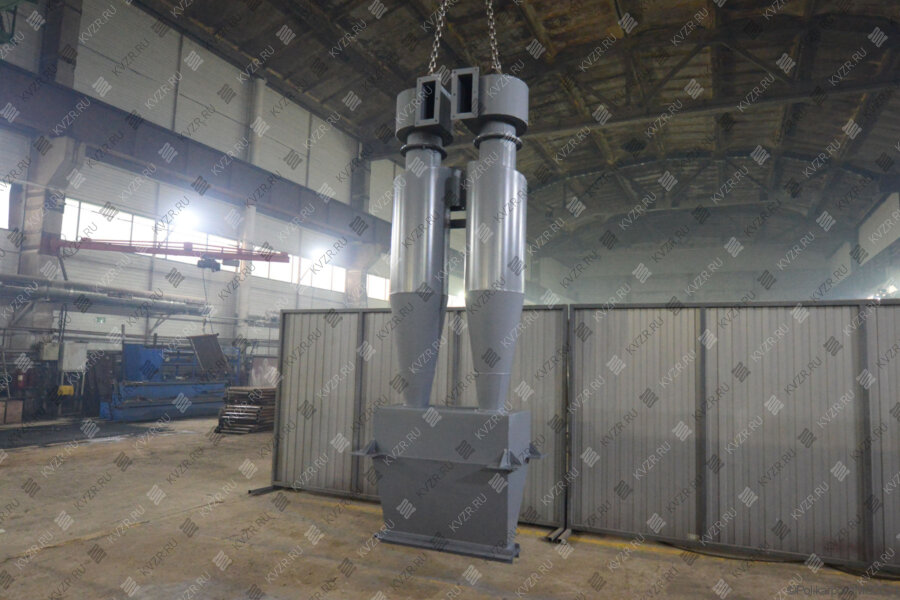

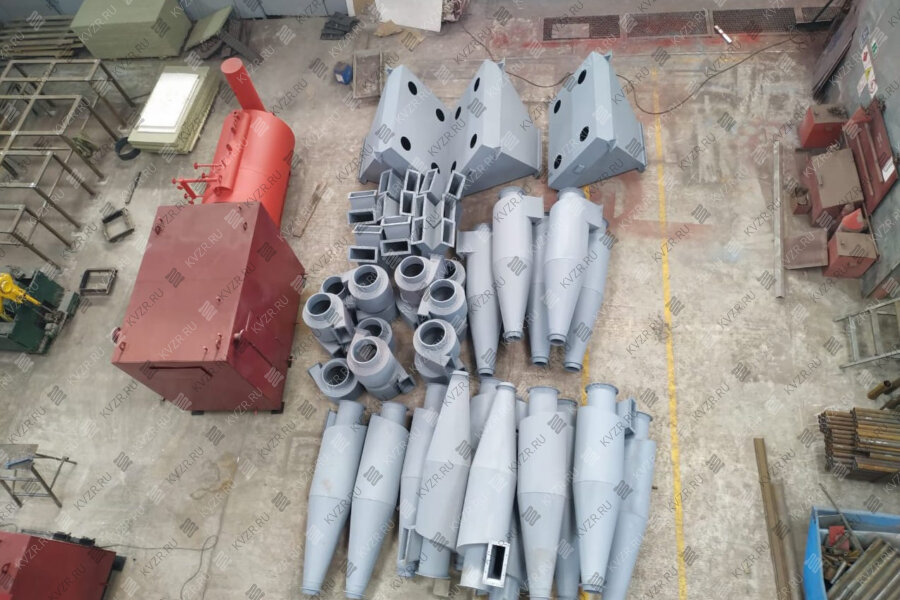

Фото галерея

Циклоны типа ЦН 15

Котельный завод «РЭП» производит широкий выбор циклонов ЦН 15 для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На нашем официальном сайте вы можете подобрать и купить циклон ЦН 15 по доступной цене. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели пылеуловителей соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в расчете аппарата для очистки воздуха, улавливания пыли на производстве. Кроме того, наш завод принимает заявки на изготовление агрегатов по индивидуальному техническому заданию. Мы поставляем циклоны ЦН 15 во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Циклон серии ЦН 15 описание и применение

Циклон ЦН 15 используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Агрегат применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Аппарат является самым простым видом пылеуловителей. Важно отметить, что они могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Циклон ЦН 15 НИИОГАЗ не разрешено применять во взрывоопасных средах, не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах агрегатов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

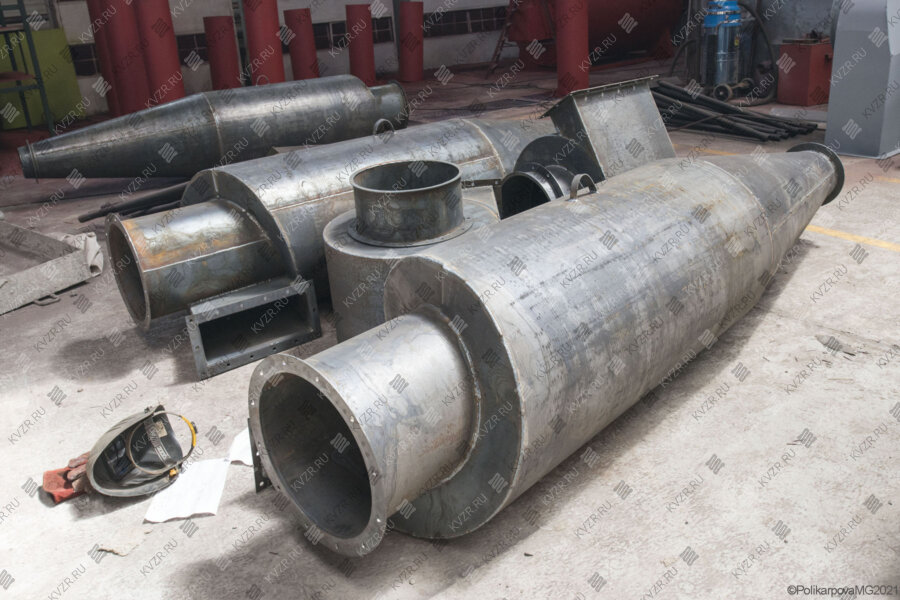

Циклон ЦН 15 устройство

Исходя из производительности по газу и условий применения циклон серии ЦН 15 изготавливают одиночного исполнения его внутренний диаметр составляет от 200 до 2000 мм или группового исполнения - 2, 4, 6 и 8 аппаратов одного внутреннего диаметра от 300 до 900 мм. Групповые аппараты могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Агрегат способен обеспечить очистку больших объемов газов.

Групповой аппарат производят с вращением потока газов "левого" или "правого" типа, одиночные существуют только с вращением "правого" типа.

Бункер аппарата делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части агрегата (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг агрегата, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конфигурация аппарата рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Они делаются как левого, так и правого исполнения и могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, пылеуловители рекомендуется устанавливать перед вентилятором.

В групповом циклоне ЦН 15 патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого из них, объединенных общим фланцем. В первом случае агрегат имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера аппарата; числа 200, 300, 400, 500 и т.д. соответствуют его диаметру Dмм.

Циклон ЦН 15 изготавливается согласно ГОСТ Р 51708-2001.

Циклон ЦН 15 принцип работы

Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе циклона типа ЦН 15. Запыленный воздух входит в аппарат через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок агрегата и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.

Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.

В центральной зоне аппарата воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу. На выходе выхлопной трубы или группы выхлопных труб в циклоне ЦН 15 может быть установлена камера для сбора и перенаправления потока очищенной воздушной (газовой) среды в виде сборной камеры или улитки. Улитка позволяет снизить выходное сопротивление золоуловителя.

Рекомендации по использованию циклонов серии ЦН 15

Для увеличения срока эксплуатации циклона ЦН-15, который подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок агрегата. Пылеуловитель диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании пылеуловителя должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра агрегата.

Циклоны ЦН 15 условное обозначение

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • цифры после тире: вначале обозначается внутренний диаметр цилиндрической части аппарата (в мм.); следующая цифра (после знака умножения) - количество циклонов ЦН 15 в группе
  • У - камера очищенного газа - "улитка"
  • С - камера очищенного газа - сборника
  • П - пирамидальная форма бункера

Циклоны типа ЦН 15 основные параметры

  • Температура очищаемого газа, °С не более 400
  • Давление (разрежение), кПа (кгс/м2) не более 5 (500)
  • Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

  • Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;

со сборником - 182;

для одиночных - 147.

Циклоны ЦН 15 технические характеристики

Типоразмер циклона ЦН 15Производительность, м³/часРабочий объем бункера, м³Масса, кг
V = 2,5 м/сПри V = 4 м/с
ЦН-15-300-1УП63010000,1170
ЦН-15-400-1УП111018000,17260
ЦН-15-500-1УП180028000,21370
ЦН-15-600-1УП250041000,33500
ЦН-15-700-1УП350055000,47650
ЦН-15-800-1УП450072000,56800
ЦН-15-900-1УП570092000,64980
ЦН-15-1000-1УП7100113000,721170
ЦН-15-1200-1УП10200162001,071600
ЦН-15-1400-1УП13900222001,422130
ЦН-15-300-2УП127020000,2270
ЦН-15-300-2СП127020000,2290
ЦН-15-400-2УП230036000,31440
ЦН-15-400-2СП230036000,31450
ЦН-15-500-2УП350056000,5660
ЦН-15-500-2СП350056000,5650
ЦН-15-600-2УП510081000,6870
ЦН-15-600-2СП510081000,6840
ЦН-15-700-2УП6900111000,831120
ЦН-15-700-2СП6900111000,831070
ЦН-15-800-2УП9000144001,151440
ЦН-15-800-2СП9000144001,151380
ЦН-15-900-2УП11400183001,451780
ЦН-15-900-2СП11400183001,451700
ЦН-15-400-4УП450072000,54820
ЦН-15-400-4СП450072000,54810
ЦН-15-500-4УП7000113000,771190
ЦН-15-500-4СП7000113000,771120
ЦН-15-600-4УП10200163001,111650
ЦН-15-600-4СП10200163001,111550
ЦН-15-700-4УП13800220001,52160
ЦН-15-700-4СП13800220001,52030
ЦН-15-800-4УП18100289002,272800
ЦН-15-800-4СП1810289002,272630
ЦН-15-900-4УП22800366002,283510
ЦН-15-900-4СП22800366002,283330
ЦН-15-500-6УП10600169001,31920
ЦН-15-500-6СП10600169001,31820
ЦН-15-600-6УП15300244002,02640
ЦН-15-600-6СП15300244002,02520
ЦН-15-700-6УП20800331002,673670
ЦН-15-700-6СП20800331002,673320
ЦН-15-800-6УП27100433003,824510
ЦН-15-800-6СП27100433003,824270
ЦН-15-900-6УП34300549005,555660
ЦН-15-900-6СП34300549005,555430
ЦН-15-500-8УП14100226002,332720
ЦН-15-500-8СП14100226002,332640

Циклон ЦН 15 монтаж

Установка циклона ЦН 15 производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам пылеуловителя с центрированием по выходным отверстиям.

Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы агрегата.

Купить циклон ЦН 15

Для того чтобы купить циклон ЦН 15, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.

Циклон ЦН 15 используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.).
