Батарейный циклон БЦ 2 6х 4+2

Версия
для печати
В наличии на складе Цена в рублях с НДС 1 195 000
Получите скидку
у менеджера
Уточнить цену с доставкой до вашего города
Производительность циклона, м³/с7.55-8.72
ПрименяемостьКотлы мощностью 7 - 8 МВт, котлы паропроизводительностью 10 - 12 т/ч
Доставка ТК по России и Казахстану
Безналичный расчет
Опросный лист
Опросный лист
  • Технические
    характеристики

  • Описание
    товара

  • Сертификаты и
    гарантии
  • Отзывы о
    продукции
  • Видео
    обзор

  • Циклоны с чугунными элементами для паровых и водогрейных котлов
Технические характеристики батарейного циклона БЦ-2-6х(4+2)
Тип циклона Батарейный, Циклон БЦ 2
Марка БЦ 2-6х(4+2)
КПД, % 90
Количество элементов, шт 36
Производительность циклона, м³/с 7.55-8.72
Внутренний диаметр циклонного элемента, мм 254
Степень очистки газов, % 85
Допустимая температура газов на входе до, °С 400
Запыленность входных газов, г/ м³ 35-37
Габаритные размеры котла, длина*ширина*высота, мм 2675*1890*4110
Масса, кг 4900
Применяемость Котлы мощностью 7 - 8 МВт, котлы паропроизводительностью 10 - 12 т/ч

Применение батарейного циклона БЦ-2-6х(4+2)

Батарейные циклоны БЦ-2-6 4+2 применяются в основном для котельных средней и малой производительности. БЦ-2-6х 4 2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Их устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ-2-6х(4+2), устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

Устройство батарейного циклона БЦ 2-6х 4+2

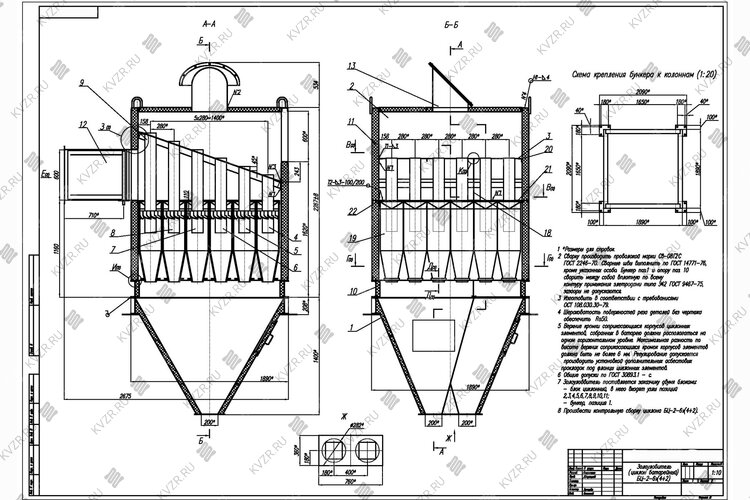

Батарейные циклоны БЦ 2-6х(4+2) представляют собой пылеулавливающий аппарат, составленный из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Корпус циклонов БЦ 2, как правило, выполняется секционированным для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках путем отключения соответствующих секций. Кроме того, секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой "пылевой нагрузкой" на элементы. Конфигурация камер подвода заполненного и отвода очищенного газа чаще всего бывает клиновидная.

Батарейный циклон БЦ 2 6 4+2 состоит из

  • выхлопных труб с закручивающими лопатками
  • набора циклонных элементов, опоры и решётки
  • кожуха и верхней панели с теплоизоляцией
  • присоединительного патрубка
  • бункера.

Золоуловитель БЦ-2-6Х(4+2) имеет в своём составе две параллельно работающие секции. При небольших нагрузках с помощью шибера отключают одну из секций. На верхней панели находится предохранительный клапан.

Применение в конструкции циклонов данного типа чугунных элементов в качестве корпуса завихрителя, позволяет минимизировать абразивный износ стенок закрученным газовым потоком и, соответственно, значительно увеличить срок службы.

Принцип работы батарейного циклона БЦ 2 6 4+2

Число циклонных элементов в батарейном циклоне для данного котельного агрегата определяется входной скоростью, которую рекомендуется принимать в пределах 20 - 25 м/с. Аэродинамическое сопротивление батарейных циклонов высокое 80 - 90 кгс/м2.

Запыленный газ попадает в секции циклона БЦ 2 6 4 2 общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола оседает вниз, откуда ее регулярно удаляют.

Чтобы батарейный циклон БЦ 2 нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Комплект поставки циклона БЦ-2-6х(4+2)

  • блок циклонный в сборе
  • бункер
  • паспорт и инструкция по монтажу и эксплуатации батарейного циклона

Купить батарейные циклоны БЦ-2-6х(4+2)

Для того чтобы купить батарейный циклон БЦ 2-6х 4+2, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.

Сертификат для золоуловителей .jpg
Сертификат на золоуловители

Отзыва о товаре пока нет, будьте первыми!

Циклоны являются наиболее распространенным газоочистным оборудованием. Циклон производит очистку газов в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике и других. При небольших капитальных затратах и эксплуатационных расходах, циклоны в зависимости от характеристик улавливаемой пыли, типа и режима работы обеспечивают эффективность очистки газов и пылеулавливания 80-95 %.
