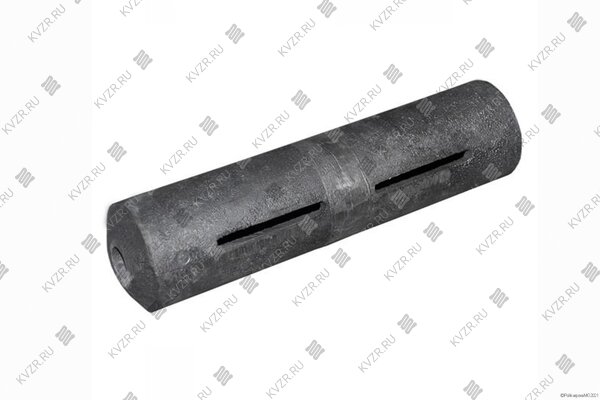

Валик (ролик) 00.4609.003 (6.30.25)

Валик (ролик) 00.4609.003 (6.30.25) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
В наличии на складе: CITY_USER.
Цена за Валик (ролик) 00.4609.003 (6.30.25):
592p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
В избранное
Сравнить
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.0023 устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Звездочка 00.5701.015 (Т 9.02.002) Звездочка 00.5701.015 (Т 9.02.002)
11 050p
В корзину В 1 клик
В избранное
Сравнить
Звездочка 00.5701.015 (Т 9.02.002) устанавливается на топку ТЧЗМ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 00.1603.038 (Т 220.13.001) Колосник 00.1603.038 (Т 220.13.001)
199p
В корзину В 1 клик
В избранное
Сравнить
Колосник 00.1603.038 (Т 220.13.001) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Полумуфта 483.21 Полумуфта 483.21
6 178p
В корзину В 1 клик
В избранное
Сравнить
Полумуфта 483.21 устанавливается на топку ТЧЗМ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Тип колосника Колосник ТЧЗМ
Марка колосника Ролик 6.30.25
№ чертежа БиКЗ 00.4609.003
№ чертежа КЛМЗ 6.30.25
Габаритные размеры, мм 332*80
Масса, кг 1
Применяемость Топка с чешуйчатым полотном заднего хода ТЧЗМ

Уточните информацию у менеджеров нашей фирмы

Уточните информацию у менеджеров нашей фирмы

Прайс-лист на колосники топки ТЧЗМ и запасные части

Валик (ролик) 00.4609.003 (6.30.25)

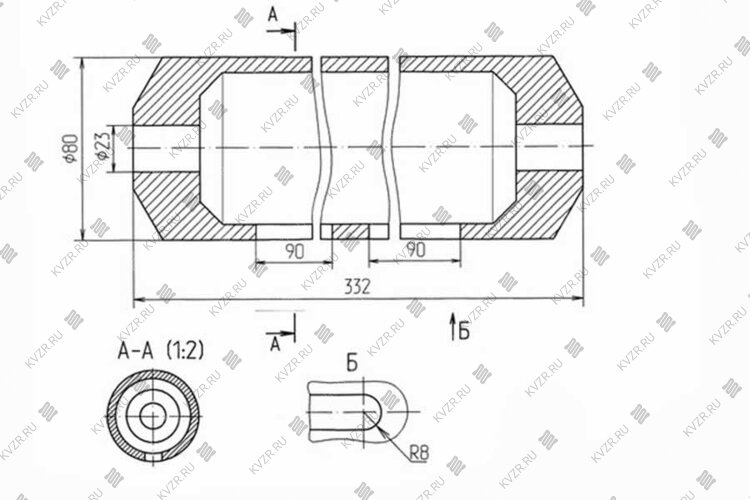

Валик (ролик) 00.4609.003 (6.30.25) топки ТЧЗМ чертеж (схема)

Валик (ролик) 00.4609.003 (6.30.25)

Номер чертежа ОАО "Бийский котельный завод" (ОАО БИКЗ)

00.4609.003 валик (ролик)

Номер чертежа ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ)

Валик (ролик) 00.4609.003 (6.30.25), количество штук на топку

Топка Топка ТЧЗМ 2,7/4,0 Топка ТЧЗМ 2,7/5,6 Топка ТЧЗМ 2,7/6,5 Топка ТЧЗМ 2,7/8,0 Масса, 1 шт.
Количество 350 469 532 644 1,0

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.

Колосниковое полотно ТЧЗМ состоит из стальных ведущих цепей в которых закреплены держатели колосников с 5 отверстиями:

  • держатель левый 00.7003.004 (Т 220.13.002)
  • держатель правый 00.7003.005 (Т 220.13.003)
  • держатель средний 00.7003.006 (Т 220.13.004)

либо с 6 отверстиями:

  • держатель левый 00.7003.001 (Т 9.05.001)
  • держатель правый 00.7003.002 (Т 9.05.002)
  • держатель средний 00.7003.003 (Т 6.30.2)

Колосники узкие 00.1603.056 (6.30.26), колосники 00.1603.038 (Т 220.13.001), колосники шлакосниматели 00.1602.010 (Т 22.00.007 А) вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки.

Колосники топки ТЧЗМ заменяются без разборки полотна.

Верхняя ветвь полотна катится по настилу рамы с помощью валиков (роликов) 00.4609.003 (6.30.25), валиков соединительных 00.4105.013 (401.4.05), а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5-7 %.

Валы вал передний в сборе 00.9459.015 (Т 82.06.000) и вал задний в сборе 00.9459.014 (Т 298.01.090) устанавливаются в пазах боковых щек рамы на подшипниках качения. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки 00.5701.015 (Т 9.02.002). Задний вал имеет шкивы боковые 00.5645.052 (Т 220.04.005) и служит опорой колосникового полотна в хвостовой части топки ТЧЗМ.

Полотно колосниковое топки ТЧЗМ

топка тчзм. полотно колосниковое

Механические топки ТЧЗМ применяются с следующими типами котлов:

  • котел КЕ -25-14 (24) С (Е 25/14 Р);
  • котел КЕ -25-24 (Е 25/24 Р);
  • котел КВТС 10;
  • котел КВТС 20;
  • котел КВТС 30.

Купить валик (ролик) 00.4609.003 (6.30.25)

Для того чтобы купить валик (ролик) 00.4609.003 (6.30.25) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
