Вал задний в сборе 00.9459.014 (Т 298.01.090)

Вал задний в сборе 00.9459.014 (Т 298.01.090) устанавливается на топку ТЧЗМ.
В наличии на складе: CITY_USER.
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
В избранное
Сравнить
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Валик (ролик) 00.4609.003 (6.30.25) Валик (ролик) 00.4609.003 (6.30.25)
592p
В корзину В 1 клик
В избранное
Сравнить
Валик (ролик) 00.4609.003 (6.30.25) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Полумуфта 483.21 Полумуфта 483.21
6 178p
В корзину В 1 клик
В избранное
Сравнить
Полумуфта 483.21 устанавливается на топку ТЧЗМ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 00.1603.038 (Т 220.13.001) Колосник 00.1603.038 (Т 220.13.001)
199p
В корзину В 1 клик
В избранное
Сравнить
Колосник 00.1603.038 (Т 220.13.001) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Тип колосника Колосник ТЧЗМ
Марка колосника Уплотнение среднее Т 15.01.003
№ чертежа БиКЗ 00.1629.015
№ чертежа КЛМЗ Т 15.01.003 (Т9.01.007)
Габаритные размеры, мм 802*135
Масса, кг 16
Применяемость Топка с чешуйчатым полотном заднего хода ТЧЗМ

Уточните информацию у менеджеров нашей фирмы

Уточните информацию у менеджеров нашей фирмы

Прайс-лист на колосники топки ТЧЗМ и запасные части

Вал задний в сборе 00.9459.014 (Т 298.01.090)

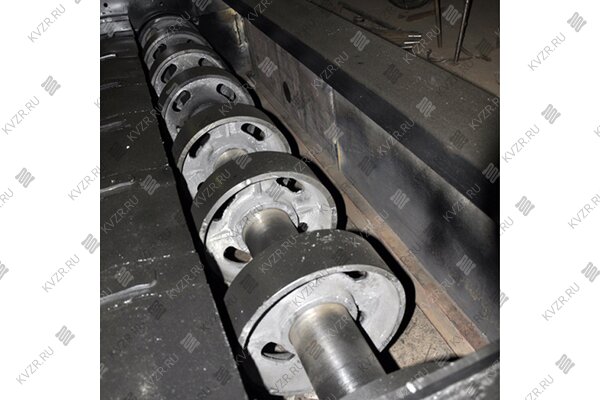

Вал задний в сборе 00.9459.014 (Т 298.01.090) топки ТЧЗМ чертеж (схема)

Вал задний в сборе 00.9459.014 (Т 298.01.090)

Обозначение в номенклатуре ОАО "Бийский котельный завод" (ОАО БИКЗ) - вал задний в сборе 00.9459.014

Обозначение в номенклатуре ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ) - вал задний в сборе Т 298.01.090

Применяемость вал задний в сборе 00.9459.014 (Т 298.01.090) количество деталей на топку
Топка Топка ТЧЗМ 2,7/4,0 Топка ТЧЗМ 2,7/5,6 Топка ТЧЗМ 2,7/6,5 Топка ТЧЗМ 2,7/8,0 Масса, 1 шт.
Количество 1 1 1 1 795,0

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа. Оно состоит из стальных ведущих цепей, в которых закреплены держатели колосников. Колосники вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки. Колосники заменяются без разборки полотна. Верхняя ветвь полотна катится по настилу рамы с помощью роликов, а нижняя скользит по опорным балкам.

Живое сечение колосникового полотна составляет 5—7%. Валы устанавливаются в пазах боковых щек рамы на подшипниках качения. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки. Задний вал имеет шкивы и служит опорой колосникового полотна в хвостовой части топки. Рама цепной решетки представляет собой цельносварную конструкцию и поставляется потребителю в собранном виде с задним валом и системой удаления провала.

При монтаже рама устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение в продольном (от фронта) и поперечном (от привода) направлениях. На переднем башмаке со стороны привода рама жестко крепится болтами. Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный поперечными балками па отдельные зоны.

В передней и задней частях дутьевого короба, а также между зонами смонтированы уплотнения, препятствующие перетечке воздуха. На подводящих патрубках устанавливаются клапаны, при помощи которых можно регулировать количество воздуха отдельно по каждой зоне. Воздух подводится под решетку с одной стороны. Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения. Провалившаяся через полотно мелочь транспортируется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна и далее в систему шлакоудаления. Чтобы исключить утечку воздуха из-под решетки, выпускные отверстия перекрываются специальными заслонками.

Привод шнеков во вращение производится мотор-редуктором через цепные передачи. Передняя часть рамы закрыта предтопком, футерованным изнутри огнеупорным кирпичом, подвесной свод выполнен из кирпичей, которые продольными пазами опираются на чугунные балки таврового сечения, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом.

Полотно колосниковое топки ТЧЗМ

топка тчзм. полотно колосниковое

Купить вал задний в сборе 00.9459.014 (Т 298.01.090)

Для того чтобы купить вал задний в сборе 00.9459.014 (Т 298.01.090) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
