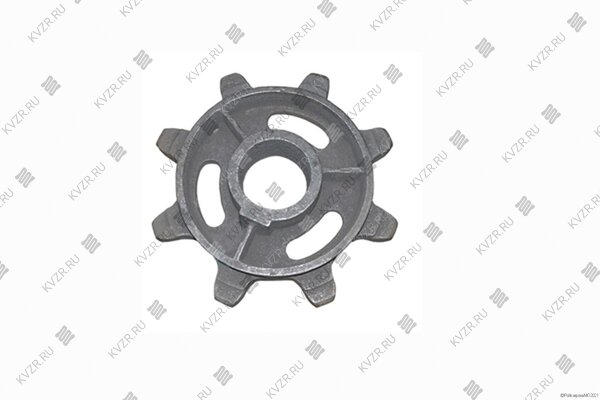

Звездочка 00.5701.015 (Т 9.02.002)

Звездочка 00.5701.015 (Т 9.02.002) устанавливается на топку ТЧЗМ.
В наличии на складе: CITY_USER.
Цена за Звездочка 00.5701.015 (Т 9.02.002):
11 050p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
В избранное
Сравнить
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Валик (ролик) 00.4609.003 (6.30.25) Валик (ролик) 00.4609.003 (6.30.25)
592p
В корзину В 1 клик
В избранное
Сравнить
Валик (ролик) 00.4609.003 (6.30.25) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 00.1603.038 (Т 220.13.001) Колосник 00.1603.038 (Т 220.13.001)
199p
В корзину В 1 клик
В избранное
Сравнить
Колосник 00.1603.038 (Т 220.13.001) устанавливается в колосниковое чешуйчатое полотно механической топки ТЧЗМ, работающей с котлами КВ ТС, КЕ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Уплотнение среднее 00.1629.015 (Т 15.01.003) устанавливается на топку ТЧЗМ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Тип колосника Колосник ТЧЗМ
Марка колосника Звездочка Т 9.02.002
№ чертежа БиКЗ 00.5701.015
№ чертежа КЛМЗ Т 9.02.002
Габаритные размеры, мм 545*110
Масса, кг 48
Применяемость Топка с чешуйчатым полотном заднего хода ТЧЗМ

Уточните информацию у менеджеров нашей фирмы

Уточните информацию у менеджеров нашей фирмы

Прайс-лист на колосники топки ТЧЗМ и запасные части

Звездочка 00.5701.015 (Т 9.02.002)

Звездочка 00.5701.015 (Т 9.02.002) топки ТЧЗМ чертеж (схема)

Звездочка 00.5701.015 (Т 9.02.002)

Обозначение в номенклатуре ОАО "Бийский котельный завод" (ОАО БИКЗ) - звездочка 00.5701.015

Обозначение в номенклатуре ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ) - звездочка Т 9.02.002

Применяемость звездочка 00.5701.015 (Т 9.02.002) количество деталей на топку
Топка Топка ТЧЗМ 2,7/4,0 Топка ТЧЗМ 2,7/5,6 Топка ТЧЗМ 2,7/6,5 Топка ТЧЗМ 2,7/8,0 Масса, 1 шт.
Количество 8 8 8 8 48,0

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа. Оно состоит из стальных ведущих цепей цепь 00.9496.013-01 (Т 244.02.010), цепь 00.9496.013 (Т 220.06.010), цепь 00.9496.013-02 (Т 246.02.010), цепь 00.9496.013-03 (Т 247.02.010), в которых закреплены держатели колосников с 5 отверстиями: держатель левый 00.7003.004 (Т 220.13.002), держатель правый 00.7003.005 (Т 220.13.003), держатель средний 00.7003.006 (Т 220.13.004), либо с 6 отверстиями: держатель левый 00.7003.001 (Т 9.05.001), держатель правый 00.7003.002 (Т 9.05.002), держатель средний 00.7003.003 (6.30.2).

Колосники узкие 00.1603.056 (6.30.26), колосники 00.1603.038 (Т 220.13.001), колосники шлакосниматели 00.1602.010 (Т 22.00.007 А) вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки. Колосники топки ТЧЗМ заменяются без разборки полотна. Верхняя ветвь полотна катится по настилу рамы с помощью валиков (роликов) 00.4609.003 (6.30.25), валиков соединительных 00.4105.013 (401.4.05), а нижняя скользит по опорным балкам.

Живое сечение колосникового полотна составляет 5-7 %. Валы вал передний в сборе 00.9459.015 (Т 82.06.000) и вал задний в сборе 00.9459.014 (Т 298.01.090) устанавливаются в пазах боковых щек рамы на подшипниках качения. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки 00.5701.015 (Т 9.02.002). Задний вал имеет шкивы боковые 00.5645.052 (Т 220.04.005) и служит опорой колосникового полотна в хвостовой части топки.

Рама цепной решетки представляет собой цельносварную конструкцию и поставляется потребителю в собранном виде с задним валом и системой удаления провала. При монтаже рама устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение в продольном (от фронта) и поперечном (от привода) направлениях. На переднем башмаке со стороны привода рама жестко крепится болтами.

Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный поперечными балками па отдельные зоны. В передней и задней частях дутьевого короба, а также между зонами смонтированы уплотнения, препятствующие перетечке воздуха. На подводящих патрубках устанавливаются клапаны, при помощи которых можно регулировать количество воздуха отдельно по каждой зоне. Воздух подводится под решетку с одной стороны.

Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения. Провалившаяся через полотно мелочь транспортируется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна и далее в систему шлакоудаления. Чтобы исключить утечку воздуха из-под решетки, выпускные отверстия перекрываются специальными заслонками.

Полотно колосниковое топки ТЧЗМ

топка тчзм. полотно колосниковое

Купить звездочку 00.5701.015 (Т 9.02.002)

Для того чтобы купить звездочку 00.5701.015 (Т 9.02.002) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
