для промышленных и производственных котельных – с ручными, автоматическими топками и горелками, на твердом топливе, каменном и буром угле, пеллетах, опилках, щепе, лузге подсолнечника, природном газе, дизеле, мазуте, отработанном масле.
На нашем официальном сайте вы можете подобрать и купить котел Е 1.0 0.9 по доступной цене, различной комплектации и конструкции, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели паровых котлов Е 1 0 0 9, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы осуществляем продажу паровых котлов Е 1.0 0.9 во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.
Дополнительно для подключения паровой установки вам потребуются:
Насос питательный CR 1-23 A-A-A-E-HQQE - 2 шт;
Щит управления - 1 шт;
Водоподготовка (подбирается на основании технического анализа воды).
Котел Е 1.0 0.9 на твердом топливе комплектуется
Дымососом ДН 3,5 / 3.0 кВт при работе без золоуловителя;
или дымососом ДН 6.3 / 5.5 кВт при работе с золоуловителем;
по желанию золоуловителем ЗУ-0.8.

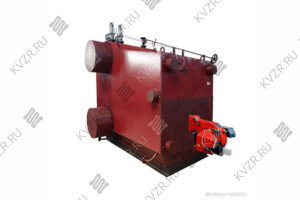

Котел паровой Е 1.0 0.9 на газообразном топливе комплектуется
Газовой горелкой CIB UNIGAS S. p. A. P65 M-.AB.S.RU.A.7.40;
или комбинированная горелка Газ-Дизель CIB UNIGAS S. p. A. HP60 MG-AB.S.RU.A.7.40;
автоматикой горелки.
Мазутный паровой котел Е 1.0 0.9 комплектуется
Газовая горелка CIB UNIGAS S. p. A. P65 M-.AB.S.RU.A.7.40;
или комбинированная горелка Газ-Дизель CIB UNIGAS S. p. A. HP60 MG-AB.S.RU.A.7.40;
или горелкой РГМГ-1 с дымососом ДН 3,5 и автоматикой горелки.

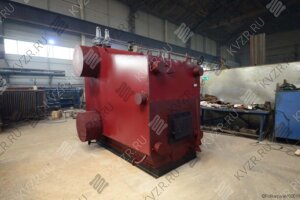

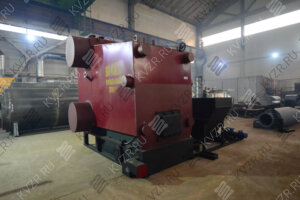

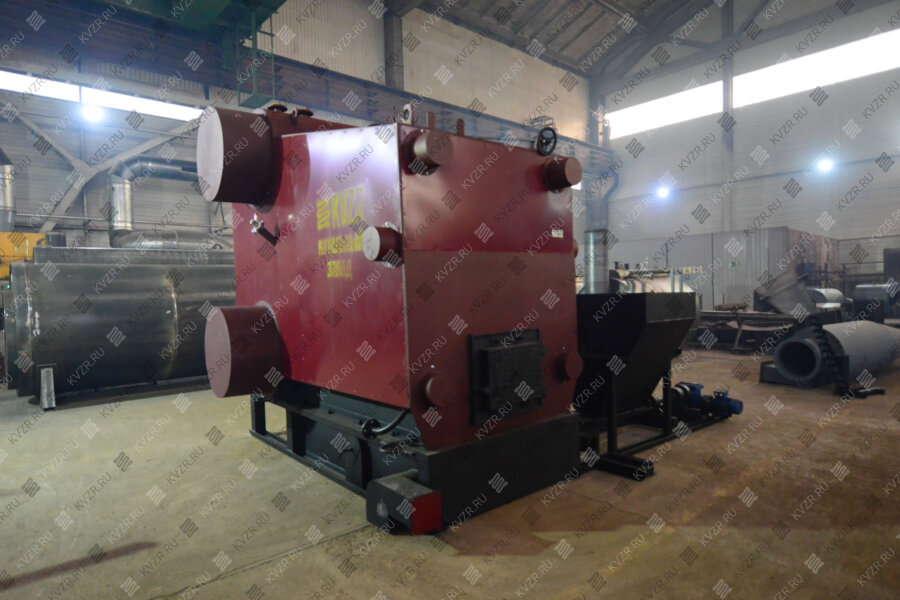

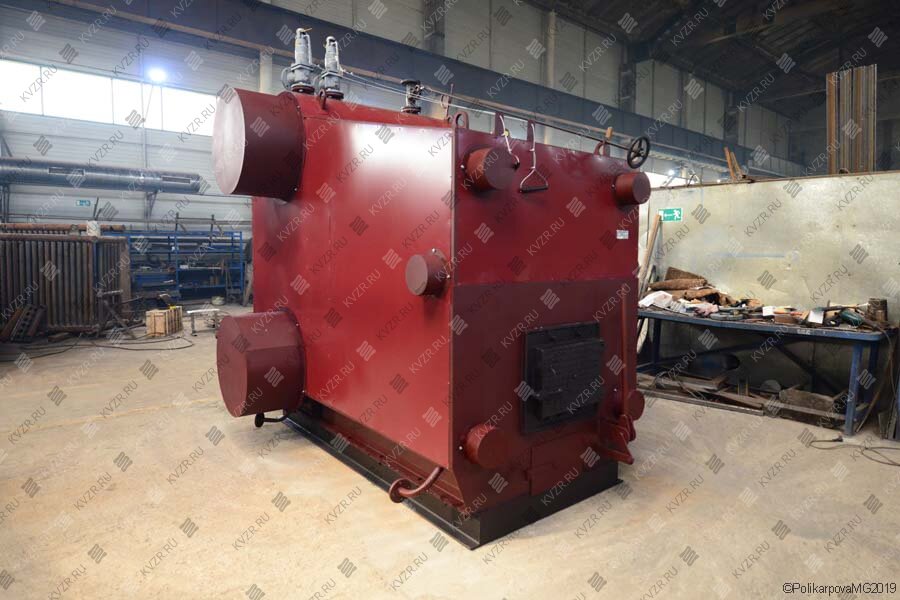

Двухбарабанный котел паровой Е 1.0 0.9 устройство и характеристики
Технические характеристики для модели паровой котел Е 1.0 0.9 - стальной двухбарабанный вертикальный водотрубный с естественной циркуляцией, принудительной подачей воды, экранированной топочной камерой и конвективным пучком, паропроизводительностью 1 тонна пара в час, температурой пара на выходе до 170 С и давлением 0.9 МПа (9.0 кгс/см2).
Котел Е 1.0-0.9 имеет устройство и конструкцию позволяющие работать на любых видах топлива, различаются только топочные камеры.

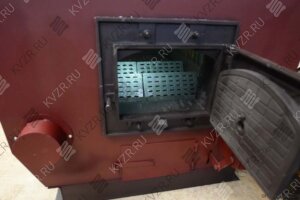

Для твердого топлива - каменный и бурый уголь, дрова установка изготавливается с чугунной ручной колосниковой топкой.
Под опилки, древесные отходы, щепу, лузгу и пеллеты устанавливается вихревая топка с бункером и шнековой подачей топлива.
Для сжигания газового и жидкого топлива в фронтовой части трубной системы предусмотрена амбразура под горелочное устройство. Возможно применение не только горелок рекомендуемых нашим заводом изготовителем, но и других заводов производителей.
Котел Е 1.0 0.9 для производства пара имеет устройство из основных узлов:
барабаны, расположенные вертикально и соединенные системой труб;
топочная камера;
каркас, обшивка и тепловая изоляция;
приборы контролирующие зарактеристики пара;
щит управления автоматической работой котла;
тяговое устройство.

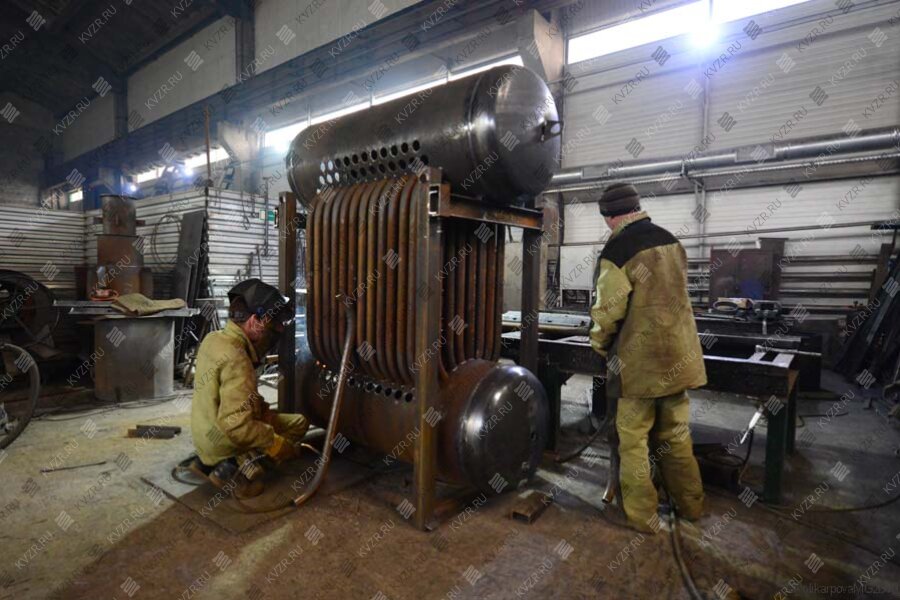

Трубная часть котельного блока, изготавливается с цельносварными мембраными панелями. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур агрегата через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.
Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В твердотполивных Е 1.0 0.9 котлах паровых в качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования топлива. Водяные трубы разделены перегородкой из жаростойкой стали, которая меняет направление потока дымовых газов и интенсифицируют процесс теплообмена. В низу трубной части расположены дренажи, для очистки внутренней части трубной системы от шлама.
В верхний барабан врезаны штуцеры уровнемерной колонки и указателей уровня. Уровнемерная колонка работает как датчик уровня воды в барабане и является первичным прибором регулирования уровня и защиты от превышения допустимых харатектистик пара.
Сверху котельного блока на барабан вварены штуцеры для установки пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка для крепления манометра и патрубок подвода питательной воды.
В верхнем барабане располагается сепарационное устройство и патрубок подвода исходной воды.
Трубная система собрана на стальной раме.

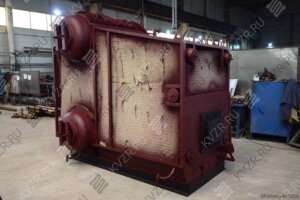

Изоляция котла Е 1.0 0.9 выполнена высокотемпертарными минеральными плитами, закрепляемыми на штыри. Вся тепловая изоляция и металлические листы обшивки крепятся на каркас из профильной трубы.
Для крепления теплоизоляции, а также листов декоративной обшивки, на аппарате устанавливается сварной каркас, изготовленный из уголка. Фронтальная часть от колосников до горизонтального коллектора залита бетоном из огнеупорных материалов. Внешняя обшивка, состоит из полимерынх листов и защищает теплоизоляцию от разрушения.
Система подпитки парового барабанного котла Е 1.0 0.9 с естественной циркуляцией предназначена для заполнения его водой и питания во время работы.
Система управления предназначена для автоматического управления и защиты паровой установки.
Подача питательной воды производится питающим насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
Для предотвращения разрушения трубной ситсемы, в случае превышения давления за котлом устанавливаются 2 предохранительных пружинных клапана 17с28нж Ду 80.

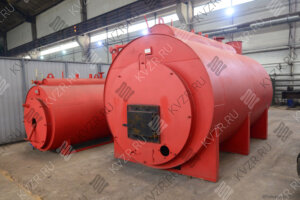

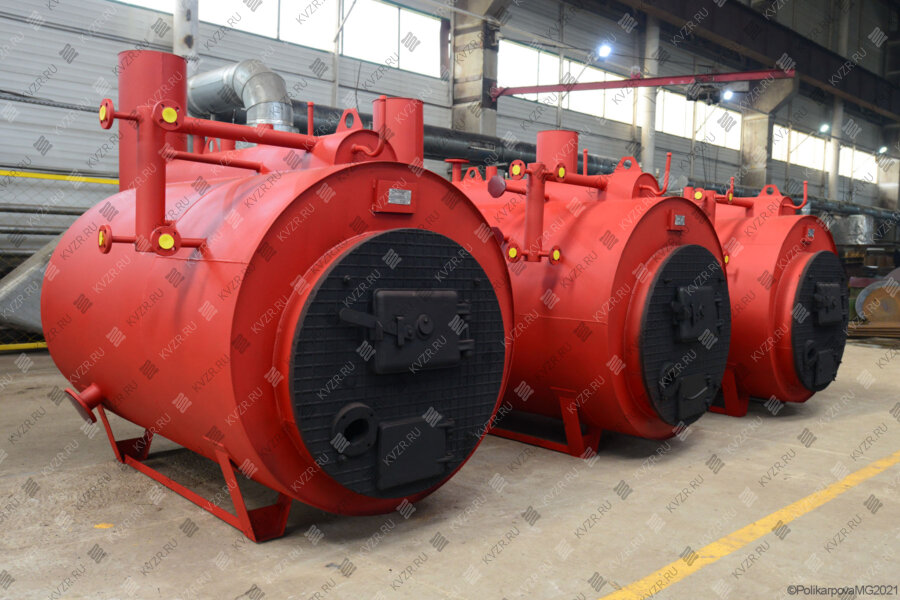

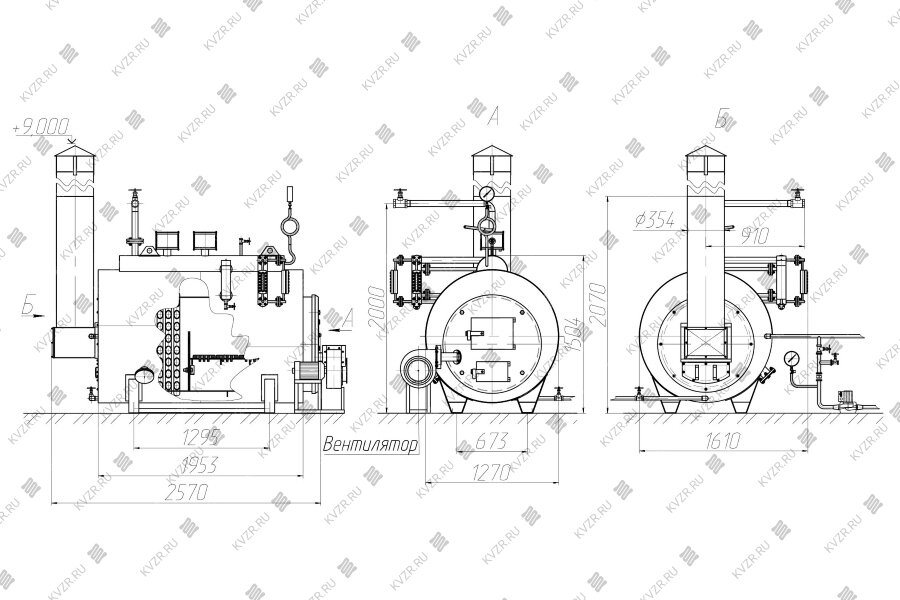

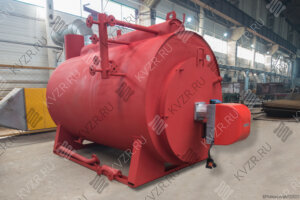

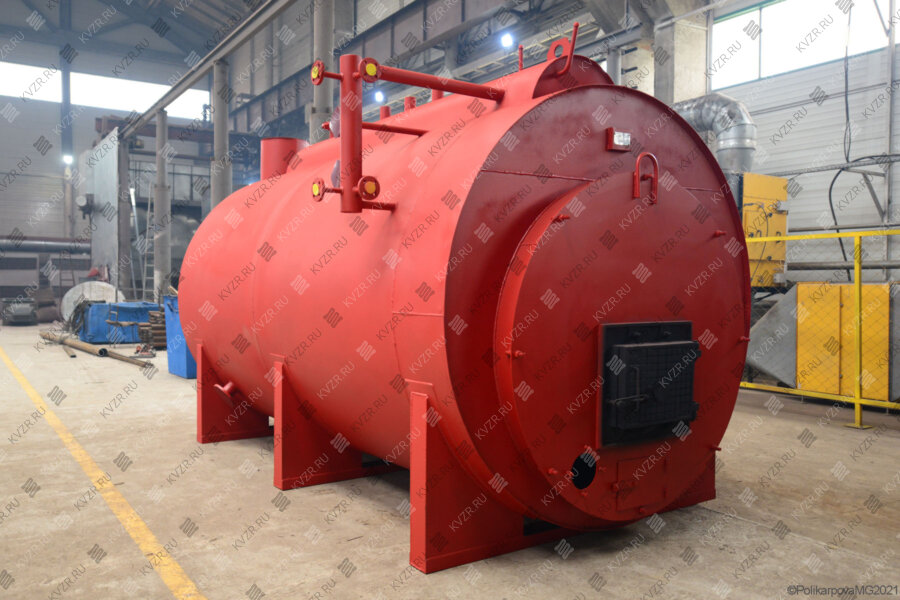

Жаротрубный котел паровой Е 1.0 0.9 характеристики и устройство
Жаротрубная конструкция имеет следующее устройство - блок парогенератора Е 1.0 0.9 состоит из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части блока размещена топочная часть, в задней трубный пучек.
В верхней части установки размещается паросборная камера - полуцилиндр. На паросборнеке устанавливаются пружинные клапаны и штуцеры для установки электроконтактных манометров.

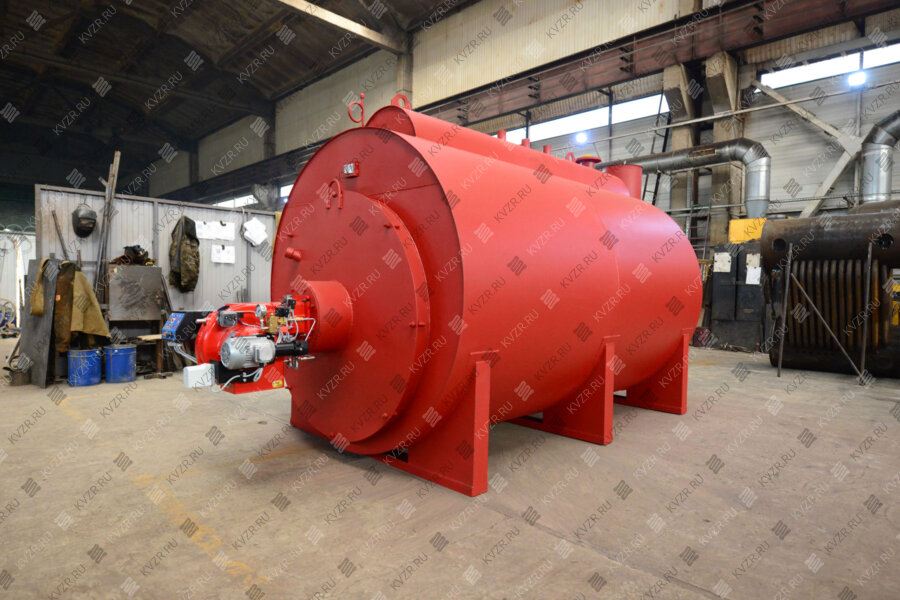

К фронтальной части парогенератора крепится бетонная плита, с фланцем для присоединения дутьевого вентилятора для подачи воздуха топочную камеру и регульрования процесса горения топлива, либо бетонная плита с фланцем для присоединения горелочного устройства и работе ггазообразном или жидком виде топлива.
В задней части жаровой трубы располагается постамент для крепления дымовой трубы и располагается взрывной клапан. Образующиеся в топке дымовые газы проходят трубную часть котельного блока и выходят через трубу дымовую за пределы котельной.
Стальной паровой котел Е 1.0 0 9 подпитывается водой патрубком. Подпитка ведется насосом из бака или водопровода. На трубопроводе питающей водой монтируется запорное устройство и обратный клапан. Запорное устройство должно располагаться между паровой установкой и обратным клапаном. Для подпитки устанавливается не менее двух насосов резервный и питающий. На жаровых трубах установлены дренажные патруби для удаления шлама, образующегося в результате работы и слива котловой воды при необходимости. На установке также располагаются патрубки для продувки водомерной колонки и указателей уровня.
Жаротрубный установка в передней верхней части жаровой трубы имеет легкоплавкую пробку – предохранительное устройство прямого действия. В случае повышения температуры пара она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в паровой установке понижается давление пара. Такая конструкция обеспечивает безопасность агрегата. На боковой части корпуса имеет датчик уровней воды, связанный с паровым и водным пространством аппарата соединительными трубками.
С боку корпуса устанавливается соединительная колонка для монтажа указателей уровня. С боку и снизу корпуса имеется люк для регулярного осмотра поверхностей нагрева со стороны водяного объема.
Эксплуатация парового котла Е 1.0 0.9
Топливо горит в топочной части. Для обеспечения нормальной работы паровой установки необходимо непрерывно подавать в топку к горячему топливу воздух, обеспечивать определенную скорость движения горячих газов по газоходам агрегата, удалять из него в атмосферу продукты горения.
Движение воздуха и продуктов горения в твердотопливном котле Е 1.0 0.9 осуществляется при помощи тягодутьевых устройств, включающих в себя дымосос и дутьевой вентилятор. Движение воздуха и продуктов горения в газовых и жидкотопливных моделях осуществляется при помощи вентилятора наддувной горелки.
При сжигании топлива в топке парового котла Е 1.0 0.9 образуются дымовые газы высокой температуры. Эти газы проходят по газоходам аппарата, омывая пучки труб, по которым движется (циркулирует) вода. В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар, собирается в верхнем барабане или паросборнике. Воздух в топку подается вентилятором через зазоры в колосниках или горелочное устройство. Охлажденные дымовые газы через дымоходы и дымовую трубу удаляются в атмосферу. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 170 градусов. При необходимости паровая установка может производить пар меньшей температуры.
Зависимость температуры пара в котле Е 1.0 0.9 от давления:
Температура пара, °С
115
120
130
140
150
160
165
170
Давление пара, МПа
0.07
0.1
0.17
0.26
0.38
0.52
0.6
0.7
Е 1.0 0.9 котел паровой должен работать с автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором, или горелкой, подпиточными насососами, регулирует уровень воды в барабане и паросборнике.
Температура насыщенного пара в теплогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры. Щит управления по заданному давлению регулирует подачу воздуха, следовательно, интенсивностью горения.
Вода для стационарных паровых котлов Е 1 0 09 подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Котел Е 1.0 0.9 подключение
Подключение и монтаж автоматического парового котла Е 0 9 с давлением более 0.07 МПа и температурой пара более 115 градусов должно производится по проекту. Для работы агрегата необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
На нашем сайте вы можете купить паровой котел Е 1.0 0.9 по цене завода изготовителя, также все необходимое для его подключения.
Безопасность котла
Безопасная эксплуатация паровой установки обеспечивается выполнением требований:
Инструкции по эксплуатации;
Правил технической эксплуатации тепловых энергоустановок.
Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки».
Паровой котел Е 1.0 0.9 должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию, является предохранительный клапан. Он обеспечивает сброс пара при превышении давления в агрегате свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 9 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе паровой котел Е 1.0 0.9 ешка подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Купить котел Е 1.0 0.9
Для того чтобы купить котел Е 1.0 0.9, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта.
Паровой котел Е 1 0 0 9 производительностью 1 т пара в час, температура пара не более 170 С°, давление пара 0.9 МПа. Топливо - уголь, газ, дизель, мазут, опилки, щепа, пеллеты, лузга. Применяется для технологических целей в производстве.
