Котел КВм-0,8 с ТШПМ

Водогрейный стальной отопительный котел КВм-0,8 на угле с топкой ТШПМ мощностью 0,8 Гкал (0,93 МВт), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 8000 м².
В наличии на складе: CITY_USER.
Цена за Котел КВм-0,8 с ТШПМ:
547 000p Положить в корзину
Цена за комплект (Посмотреть комплект):
578 266p Положить в корзину
Купить в один клик Купить
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
Весь мир
Сопутствующие товары
Золоуловитель ЗУ 0,8 Золоуловитель ЗУ 0,8
36 300p
В корзину В 1 клик
В избранное
Сравнить
Золоуловитель ЗУ 0,8 представляет собой горизонтальный циклон, предназначенный очистки газов от летучей золы с температурой до 290 °С. Применяется для улавливания золы после водогрейных котлов КВр. Является аналогом золоуловителя ЗУ-2-1, ЗУ-2-2.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 3,5/1500 Дымосос 3,5/1500
26 000p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 3,5/1000 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 8/1500 Дымосос 8/1500
85 100p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 8/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Автоматика топки ТШПМ Автоматика топки ТШПМ
37 000p
В корзину В 1 клик
В избранное
Сравнить
Автоматика механической топки с шурующей планкой ТШПМ с одним ходом шурующей планки. Предназначена для топок ТШПМ 0,8, 1,45, 1,5.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-4СП ЦН-15-500-4СП
158 400p
В корзину В 1 клик
В избранное
Сравнить
Циклоны ЦН-15-500-4СП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклоны ЦН-15-500-4СП являются самым простым видом пылеуловителей и работают используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 300 Дымовая труба 300
250 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 300 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ВДП-15 Дробилка ВДП-15
370 000p
В корзину В 1 клик
В избранное
Сравнить
Винтовая дробилка-питатель ВДП-15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Щит ТШПМ Щит ТШПМ
22 000p
В корзину В 1 клик
В избранное
Сравнить
Щит ТШПМ. Предназначен для топок мощностью 0,8, 1,45, 1,5 МВт.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка Котел КВм-0.8 с ТШПМ
Вид топки Механическая ТШПМ
Мощность, кВт 1280
Мощность, МВт 1.28
Мощность, Гкал 1.1
Отапливаемая площадь, м² 8000
Отапливаемый объем, м³ 24000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
КПД, не менее, % 82
Расход топлива, кг/ч 187
Расход условного топлива, кг/ч 140
Температура уходящих газов, °C 200
Расход теплоносителя среды, м³/ч 32
Температура воды, °C 70-95
Аэродинамическое сопротивление, Па (мм. вод. ст.) 320
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) не более 0,07 (0,7)
Габаритные размеры, длина*ширина*высота, мм 4685*1980*2575
Вентиль Ду 15 Вентиль Ду 15
Количество: 4 штуки
Вентиль Ду 20 Вентиль Ду 20
Количество: 10 штук
Вентиль Ду 32 Вентиль Ду 32
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Затвор Ду 100 Затвор Ду 100
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Хомут стальной Ду38 Хомут стальной Ду38
Количество: 2 штуки
ТШПМ-1,45 Топка ТШПМ-1,45
310 000p
В корзину В 1 клик
В избранное
Сравнить
Механическая топка с шурующей планкой ТШПм-1,45 предназначена для сжигания каменных и бурых углей. Топка ТШПМ-1,45 устанавливается с водогрейными котлами от 0,8 до 1,4 МВт в котельных с механизированной топливоподачей и золошлакоудалением.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Планка шурующая ТШПМ-0,8 Планка шурующая ТШПМ-0,8
7 040p
В корзину В 1 клик
В избранное
Сравнить
Планка шурующая ТШПМ-0,8.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Каретка в сборе ТШПМ-0,8 Каретка в сборе ТШПМ-0,8
13 200p
В корзину В 1 клик
В избранное
Сравнить
Каретка в сборе топки ТШПМ-0,8
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Шестерня привода ТШПМ Шестерня привода ТШПМ
6 045p
В корзину В 1 клик
В избранное
Сравнить
Шестерня (колесо зубчатое) привода топки ТШПМ устанавливается на вал редуктора Ч125 и приводит в движение зубчатую рейку.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Втулка бронзовая ТШПМ Втулка бронзовая ТШПМ
2 470p
В корзину В 1 клик
В избранное
Сравнить
Втулка бронзовая топки ТШПМ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Штанга в сборе ТШПМ 0,8 Штанга в сборе ТШПМ 0,8
8 500p
В корзину В 1 клик
В избранное
Сравнить
Штанга в сборе (зубчатая рейка) устанавливается в топке ТШПМ-0,8, состоит из чугунных сегментов
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ - КОТЛЫ ВОДОГРЕЙНЫЕ

Особенности водогрейного котла КВм-0,8 с ТШПМ

  • КПД свыше 80 %, минимальный расход топлива;
  • компактные размеры;
  • быстрый выход на номинальную мощность - 2-4 часа;
  • запас по мощности 15 %, сверх номинальной;
  • минимальные требования к качеству питательной воды;
  • удобные люки для очистки поверхностей нагрева;
  • заводская гарантия 2 отопительных сезона.

Водогрейный котел КВм-0,8 Гкал имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 0,8 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел КВм-0,8 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм-0,8 Гкал изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство водогрейного котла КВм-0,8

Водогрейный твердотопливный стальной отопительный котел КВм-0,8 с топкой ТШПМ мощностью 0,8 Гкал (0,93 МВт), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейные котлы КВм-0,8 Гкал выполнены двухблочными – блок котла и механическая топка ТШПМ-1,45. Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке.

Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

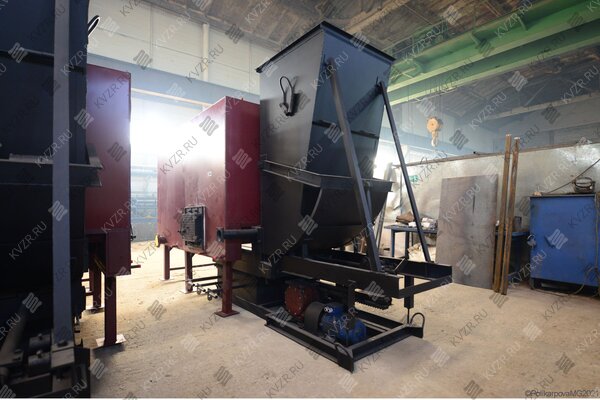

Принцип работы водогрейного котла КВм-0,8 с топкой ТШПМ-1,45

Котел КВм-0,8 с ТШПМ устанавливается в котельных с механическим шлакоудалением и топливоподачей. С фронта блока котла КВм-0,8 устанавливается топка ТШПМ-1,45, блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора.

Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

Комплект поставки КВм-0,8 и ТШПМ

Котел стальной водогрейный КВм 0,8 ТШПМ поставляется готовым блоком в обшивке с чугунной топочной дверкой и топочным блоком ТШПМ. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 4 шт, манометры с кранами - 4 шт, дутьевой вентилятор - 1 шт.

Дополнительная комплектация

Комплект автоматики топки ТШПМ

Твердотопливный водогрейный котел КВм-0,8 с ТШПМ работает с дымососом ДН 3,5 с дв. 3/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально и бесплатно согласно опросному листу.

Для обеспечения циркуляции воды через котел КВм-0,8 с ТШПМ либо группу котлов применяется циркуляционный насос.

При необходимости очистки дымовых газов за котлом КВм 0,8 устанавливается золоуловитель ЗУ-0,8, либо циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Дымовая труба подбирается по техзаданию - на котел или на группу котлов.

Транспортирование котлов КВм-0,8

Осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла КВм-0,8 с топкой ТШПМ-1,45

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел и топка подсоединяются по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается щит управления топкой.

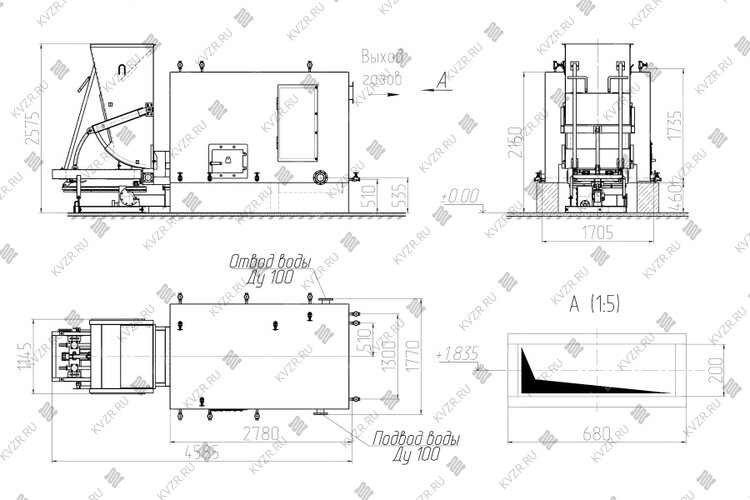

Котел КВм-0,8 с механической топкой ТШПМ-1,45 (КВм-0,8 ШП). Схема

Водогрейный котел КВр-0,93 с механической топкой ТШПМ-1,45 (КВЗр-0,8 ШП)

Купить котел КВм-0,8

Для того что бы купить котел КВм-0,8 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
