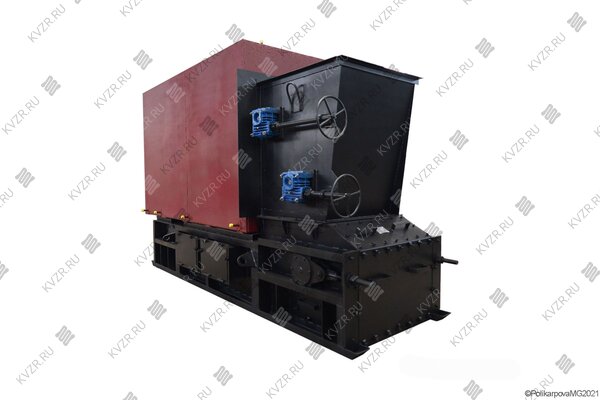

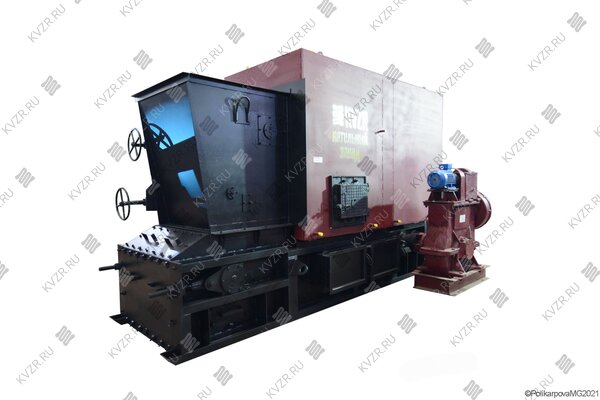

Котел КВм-1,5 с ТЛПХ

Водогрейный стальной отопительный котел КВм-1,5 на угле с топкой ТЛПХ мощностью 1,5 Гкал (1,74 МВт), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 12900 м².
В наличии на складе: CITY_USER.
Цена за Котел КВм-1,5 с ТЛПХ с комплектом (Посмотреть комплект):
2 213 000p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Щит ТЛПХ Щит ТЛПХ
260 000p
В корзину В 1 клик
В избранное
Сравнить
Щит управления топкой ТЛПХ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 6,3/1500 Дымосос 6,3/1500
60 490p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 6,3/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 8/1500 Дымосос 8/1500
85 100p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 8/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-6СП ЦН-15-500-6СП
247 500p
В корзину В 1 клик
В избранное
Сравнить
Циклон ЦН-15-500-6СП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН-15-500-6СП является самым простым видом пылеуловителей и работает используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ДО-1М Дробилка ДО-1М
570 000p
В корзину В 1 клик
В избранное
Сравнить
Дробилка ДО-1М предназначена для установки в систему подготовки топлива паровых и водогрейных котельных.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 500 Дымовая труба 500
400 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 500 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоуловитель ЗУ 1,6 Золоуловитель ЗУ 1,6
41 800p
В корзину В 1 клик
В избранное
Сравнить
Золоуловитель ЗУ 1,6 представляет собой горизонтальный циклон, предназначенный очистки газов от летучей золы с температурой до 290 °С. Применяется для улавливания золы после водогрейных котлов КВр. Является аналогом золоуловителя ЗУ-1-2.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-BL 50/150-7.5/2 циркуляционный. Производительность 50 м³/ч, мощность электродвигателя 7.5 кВт, напор 31 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 403 3 - 400 подпиточный. Производительность 2.4 м³/ч, мощность электродвигателя 0.55 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 80-65-160 К 80-65-160
21 700p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 80-65-160 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 65-50-125 К 65-50-125
20 150p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 65-50-125 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка Котел КВм 1.5 с ТЛПХ
Вид топки Механическая ТЛПХ
КПД, не менее, % 80
Мощность, кВт 1740
Мощность, МВт 1.74
Мощность, Гкал 1.5
Расход условного топлива, кг/ч 258
Аэродинамическое сопротивление, Па (мм. вод. ст.) 300
Температура уходящих газов, °C 200
Расход топлива, кг/ч 350
Расход теплоносителя среды, м³/ч 60
Отапливаемая площадь, м² 12900
Отапливаемый объем, м³ 45000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) 0.07 (0.7)
Габаритные размеры, длина*ширина*высота, мм 5000*2105*2570
Вентиль Ду 15 Вентиль Ду 15
Количество: 5 штук
Вентиль Ду 20 Вентиль Ду 20
Количество: 6 штук
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Затвор Ду 100 Затвор Ду 100
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 1 штука
Манометр ДМ2005Сг 10,0 кгссм2 Манометр ДМ2005Сг 10,0 кгссм2
Количество: 1 штука
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Звездочка 23.5769.001 Звездочка топки ТЛПХ 23.5769.001
6 627p
В корзину В 1 клик
В избранное
Сравнить
Звездочка топки ТЛПХ 23.5769.001
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник ведомый 23.1603.006 (081) Колосник ведомый 23.1603.006 (081)
70p
В корзину В 1 клик
В избранное
Сравнить
Колосник ведомый топки ТЛПХ 23.1603.006 (081)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосник ведомый крайний 23.1603.007 (084) топки ТЛПХ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник ведущий 23.1603.008 (080) Колосник ведущий 23.1603.008 (080)
134p
В корзину В 1 клик
В избранное
Сравнить
Колосник ведущий 23.1603.008 (080)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ - КОТЛЫ ВОДОГРЕЙНЫЕ

Особенности водогрейного котла КВм-1,5 с ТЛПХ

  • КПД свыше 80 %, минимальный расход топлива;
  • компактные размеры;
  • быстрый выход на номинальную мощность - 2-4 часа;
  • запас по мощности 15 %, сверх номинальной;
  • минимальные требования к качеству питательной воды;
  • удобные люки для очистки поверхностей нагрева;
  • заводская гарантия 2 отопительных сезона;

Водогрейный котел КВм-1,5 МВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 1,5 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел КВм-1,5 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм-1,5 МВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

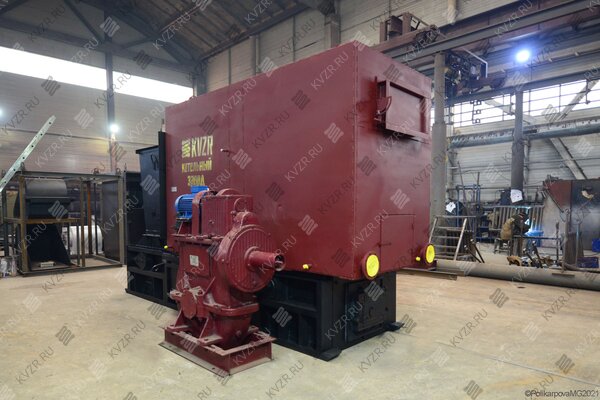

Устройство водогрейного котла КВм-1,5

Водогрейный твердотопливный стальной отопительный котел КВм-1,5 с топкой ТЛПХ мощностью 1,5 МВт (1,29 Гкал), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейные котлы КВм-1,5 Гкал выполнены двухблочными – блок котла и механическая топка ТЛПХ-1,1/3,0. Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения.

В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

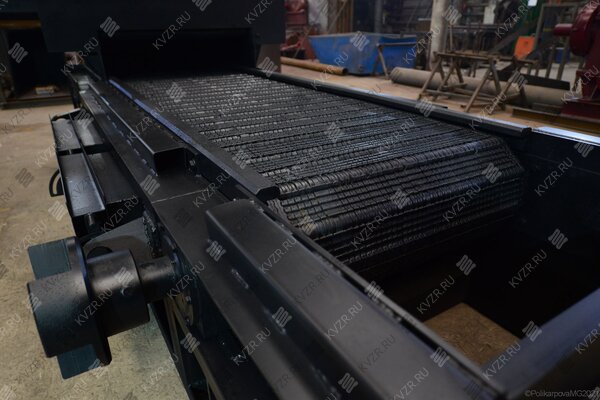

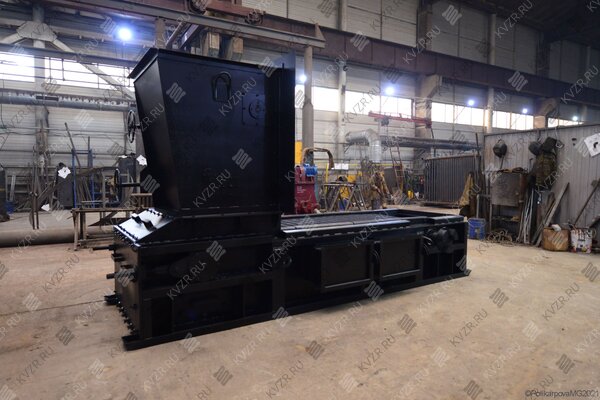

Принцип работы водогрейного котла КВм-1,5 с топкой ТЛПХ-1,1/3,0

Котел КВм-1,5 с ТЛПХ устанавливается в котельных с механическим шлакоудалением и топливоподачей. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых.

Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения.

Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Комплект поставки котла КВм-1,5

Котел стальной водогрейный КВм 1,5 поставляется готовым блоком в обшивке с чугунными топочными дверками и механической топкой ТЛПХ с приводом. С котлом и топкой поставляются паспорта и инструкции по эксплуатации.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Котлы КВм-1,5 имеют два варианта поставки:

  • блок котла в обшивке и изоляции;
  • блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 1,5 с ТЛПХ работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел КВм 1,5 с ТЛПХ либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование котлов КВм-1,5

Осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла КВм-1,5 с топкой ТЛПХ-1,1/3,0

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел и топка подсоединяются по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается щит управления топкой.

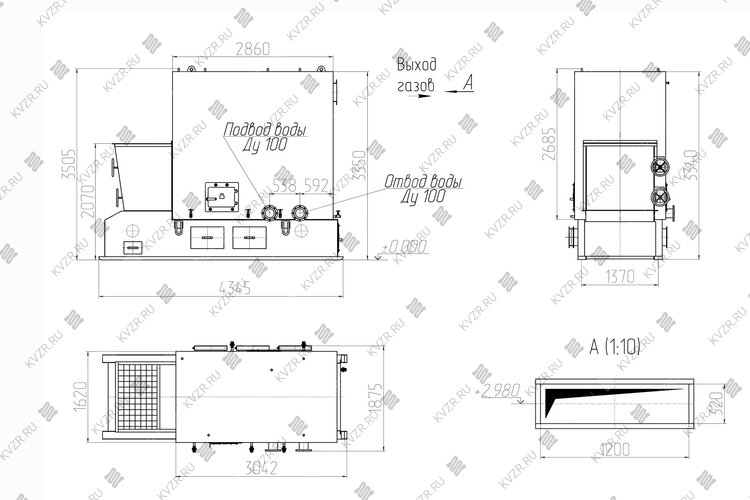

Котел КВм-1,5 с механической топкой ТЛПХ-1,1/3,0 (КВм-1,5 ТЛПХ). Схема

Котел 1,5 с топкой ТЛПХ

Купить котел КВм-1,5 с топкой ТЛПХ-1,1/3,0

Для того что бы купить котел КВм- 1,5 с топкой ТЛПХ-1,1/3,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
