Котел КВм-3,0 с ТШПМ

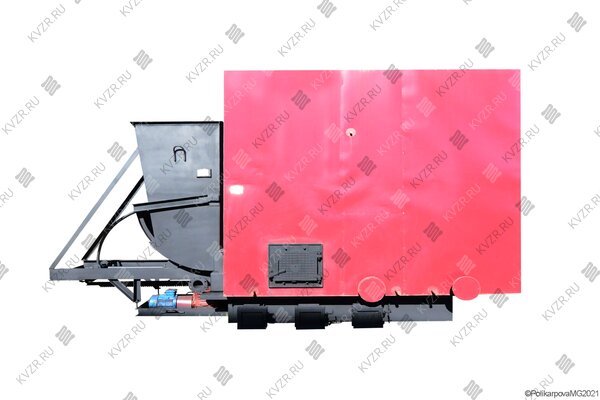

Водогрейный стальной отопительный котел КВм-3,0 на угле с топкой ТШПМ мощностью 3,0 МВт (2,6 Гкал), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 26000 м².
В наличии на складе: CITY_USER.
Цена за Котел КВм-3,0 с ТШПМ с комплектом (Посмотреть комплект):
1 124 000p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Автоматика топки ТШПМ Автоматика топки ТШПМ
37 000p
В корзину В 1 клик
В избранное
Сравнить
Автоматика механической топки с шурующей планкой ТШПМ с одним ходом шурующей планки. Предназначена для топок ТШПМ 0,8, 1,45, 1,5.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Щит ТШПМ Щит ТШПМ
22 000p
В корзину В 1 клик
В избранное
Сравнить
Щит ТШПМ. Предназначен для топок мощностью 0,8, 1,45, 1,5 МВт.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 8/1500 Дымосос 8/1500
85 100p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 8/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 9/1500 Дымосос 9/1500
92 000p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 9/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-600-2УП ЦН-15-600-2УП
100 100p
В корзину В 1 клик
В избранное
Сравнить
Циклоны ЦН-15-600-2УП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклоны ЦН-15-600-2УП являются самым простым видом пылеуловителей и работают используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ВДП-15 Дробилка ВДП-15
370 000p
В корзину В 1 клик
В избранное
Сравнить
Винтовая дробилка-питатель ВДП-15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 800 Дымовая труба 800
470 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 800 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 1603N 3 - 400 подпиточный. Производительность 12.2 м³/ч, мощность электродвигателя 2.2 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-BL 65/160-11/2 циркуляционный. Производительность 69 м³/ч, мощность электродвигателя 11 кВт, напор 31.1 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 100-80-160 К 100-80-160
48 620p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 100-80-160 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 65-50-160А К 65-50-160А
15 900p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 65-50-160А предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка Котел КВм-3.0 с ТШПМ
Вид топки Механическая ТШПМ
КПД, не менее, % 85
Аэродинамическое сопротивление, Па (мм. вод. ст.) 460
Температура уходящих газов, °C 200
Мощность, кВт 3000
Мощность, МВт 3
Мощность, Гкал 2.6
Расход топлива, кг/ч 615
Расход теплоносителя среды, м³/ч 104
Расход условного топлива, кг/ч 460
Отапливаемая площадь, м² 26000
Отапливаемый объем, м³ 78000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6 (3.0-6.0)
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) не более 0,07 (0,7)

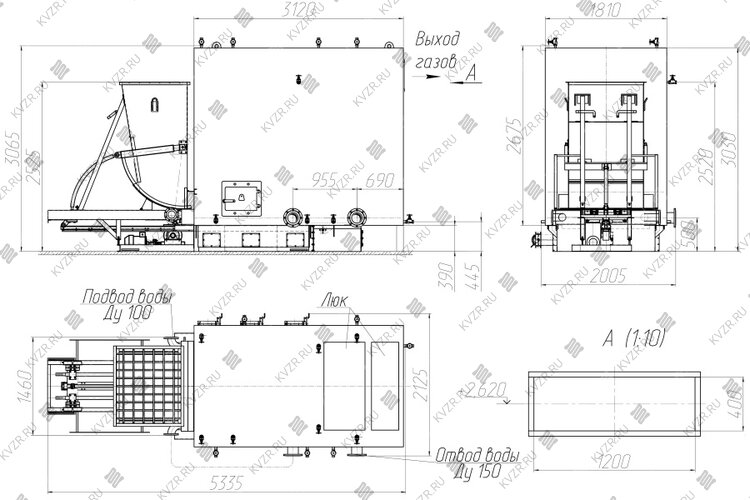

Габаритные размеры, длина*ширина*высота, мм 5350*2100*3100
Вентиль Ду 20 Вентиль Ду 20
Количество: 7 штук
Вентиль Ду 25 Вентиль Ду 25
Количество: 6 штук
Вентиль Ду 32 Вентиль Ду 32
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Затвор Ду 150 Затвор Ду 150
Количество: 2 штуки
Клапан Ду 80 Клапан Ду 80
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Хомут стальной Ду38 Хомут стальной Ду38
Количество: 2 штуки
ТШПм-2,5 ТШПм-2,5
350 000p
В корзину В 1 клик
В избранное
Сравнить
Топка ТШПМ 2,5 механическая топка с неподвижной топочной решеткой и шурующей планкой, мощностью 2,5 МВт.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Планка шурующая ТШПМ-2,5 Планка шурующая ТШПМ-2,5
7 920p
В корзину В 1 клик
В избранное
Сравнить
Планка шурующая механической топки ТШПМ-2,5
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Каретка в сборе ТШПМ-2,5 Каретка в сборе ТШПМ-2,5
15 400p
В корзину В 1 клик
В избранное
Сравнить
Каретка в сборе топки ТШПМ-2,5
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Шестерня привода ТШПМ Шестерня привода ТШПМ
6 045p
В корзину В 1 клик
В избранное
Сравнить
Шестерня (колесо зубчатое) привода топки ТШПМ устанавливается на вал редуктора Ч125 и приводит в движение зубчатую рейку.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Втулка бронзовая ТШПМ Втулка бронзовая ТШПМ
2 470p
В корзину В 1 клик
В избранное
Сравнить
Втулка бронзовая топки ТШПМ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Штанга в сборе ТШПМ 2,5 Штанга в сборе ТШПМ 2,5
10 450p
В корзину В 1 клик
В избранное
Сравнить
Штанга в сборе (зубчатая рейка) устанавливается в топке ТШПМ-2,5, состоит из чугунных сегментов
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ - КОТЛЫ ВОДОГРЕЙНЫЕ

Особенности водогрейного котла КВм-3,0 с ТШПМ

  • КПД свыше 80 %, минимальный расход топлива
  • компактные размеры
  • быстрый выход на номинальную мощность - 2-4 часа
  • запас по мощности 15 %, сверх номинальной
  • минимальные требования к качеству питательной воды
  • удобные люки для очистки поверхностей нагрева
  • заводская гарантия 2 отопительных сезона

Водогрейный котел КВм-3,0 МВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 3,0 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел КВм-3,0 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм-3,0 МВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство водогрейного котла КВм-3,0

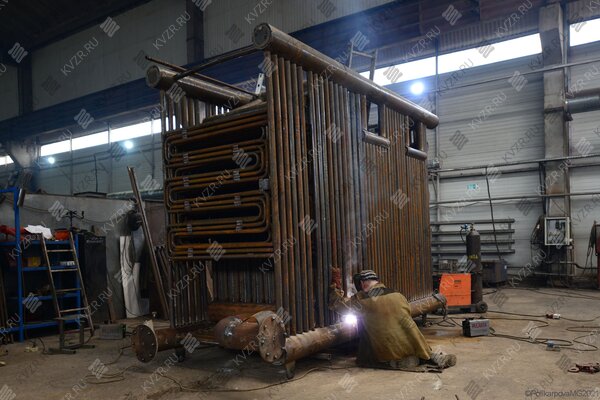

Водогрейный твердотопливный стальной отопительный котел КВм-3,0 с топкой ТШПМ мощностью 3,0 МВт (2,6 Гкал), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейные котлы КВм-3,0 МВт выполнены двухблочными блок котла и механическая топка ТШПМ-2,5. Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла.

Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Принцип работы водогрейного котла КВм-3,0 с топкой ТШПМ-2,

Котел КВм-3,0 с ТШПМ устанавливается в котельных с механическим шлакоудалением и топливоподачей. С фронта блока котла КВм-3,0 устанавливается топка ТШПМ-2,5, блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке.

Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

Комплект поставки КВм-3,0 и ТШПМ

Котел стальной водогрейный КВм 3,0 ТШПМ поставляется готовым блоком в обшивке с чугунной топочной дверкой и топочным блоком ТШПМ. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 4 шт, манометры с кранами - 4 шт, дутьевой вентилятор - 1 шт, выключатель концевой - 2 шт, хомут стальной - 2 шт, рукав с нитяной оплеткой - 5 м.

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 3,0 с ТШПМ работает с ДН 8 с дв. 15/1500 при сжигании каменного и дымососом ДН 9 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел КВм 3,0 с ТШПМ либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование котлов КВм-3,0

Осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла КВм-3,0 с топкой ТШПМ-2,5

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел и топка подсоединяются по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается щит управления топкой.

Купить котел КВм 3,0 с топкой ТШПМ-2,5

Для того что бы купить котел КВм 3,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.

География поставки товара

Котел КВм-3,0 с ТШПМ поставляется в следующие регионы и города.
