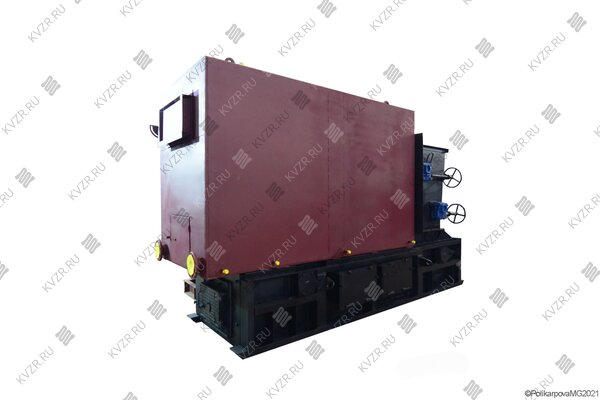

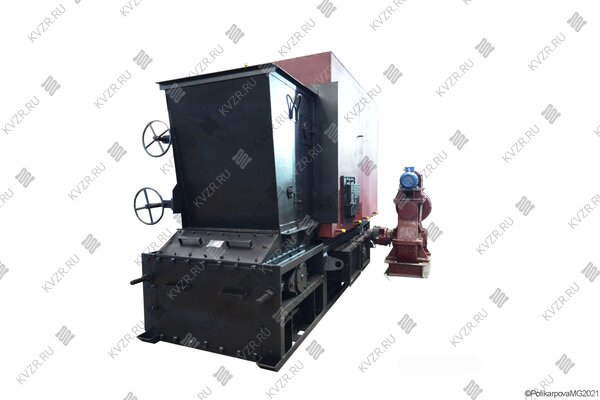

Котел КВм-3,0 с ТЛПХ

Водогрейный отопительный котел на угле КВм-3,0 с топкой ТЛПХ мощностью 3,0 МВт, предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 26000 м².
В наличии на складе: CITY_USER.
Цена за Котел КВм-3,0 с ТЛПХ:
2 730 000p Положить в корзину
Цена за комплект (Посмотреть комплект):
2 736 750p Положить в корзину
Купить в один клик Купить
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
Весь мир
Сопутствующие товары
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-6СП ЦН-15-500-6СП
247 500p
В корзину В 1 клик
В избранное
Сравнить
Циклоны ЦН-15-500-6СП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклоны ЦН-15-500-6СП являются самым простым видом пылеуловителей и работают используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ВДП-15 Дробилка ВДП-15
370 000p
В корзину В 1 клик
В избранное
Сравнить
Винтовая дробилка-питатель ВДП-15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 500 Дымовая труба 500
400 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 500 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Щит ТЛПХ Щит ТЛПХ
260 000p
В корзину В 1 клик
В избранное
Сравнить
Щит управления топкой ТЛПХ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка Котел КВм 3.0 с ТЛПХ
Вид топки Механическая ТЛПХ
Мощность, кВт 3000
Мощность, МВт 3
Мощность, Гкал 2.6
Отапливаемая площадь, м² 26000
Отапливаемый объем, м³ 78000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
КПД, не менее, % 85
Расход топлива, кг/ч 585
Расход условного топлива, кг/ч 548
Температура уходящих газов, °C 200
Расход теплоносителя среды, м³/ч 104
Температура воды, °C 70-95
Аэродинамическое сопротивление, Па (мм. вод. ст.) 600
Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6 (3.0-6.0)
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) 0.07 (0.7)
Габаритные размеры, длина*ширина*высота, мм 4900*3900*3500
Вентиль Ду 20 Вентиль Ду 20
Количество: 7 штук
Вентиль Ду 25 Вентиль Ду 25
Количество: 6 штук
Клапан Ду 80 Клапан Ду 80
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Затвор Ду 150 Затвор Ду 150
Количество: 2 штуки
Манометр ДМ2005Сг 10,0 кгссм2 Манометр ДМ2005Сг 10,0 кгссм2
Количество: 1 штука
Манометр МП 160 Манометр МП 160
Количество: 1 штука
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Звездочка 23.5769.001 Звездочка топки ТЛПХ 23.5769.001
6 627p
В корзину В 1 клик
В избранное
Сравнить
Звездочка топки ТЛПХ 23.5769.001
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник ведущий 23.1603.008 (080) Колосник ведущий 23.1603.008 (080)
134p
В корзину В 1 клик
В избранное
Сравнить
Колосник ведущий 23.1603.008 (080)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник ведомый 23.1603.006 (081) Колосник ведомый 23.1603.006 (081)
70p
В корзину В 1 клик
В избранное
Сравнить
Колосник ведомый топки ТЛПХ 23.1603.006 (081)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосник ведомый крайний 23.1603.007 (084) топки ТЛПХ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ - КОТЛЫ ВОДОГРЕЙНЫЕ

Особенности водогрейного котла КВм-3,0 ТЛПХ

  • КПД свыше 80 %, минимальный расход топлива
  • компактные размеры
  • быстрый выход на номинальную мощность - 2-4 часа
  • запас по мощности 15 %, сверх номинальной
  • минимальные требования к качеству питательной воды
  • удобные люки для очистки поверхностей нагрева
  • заводская гарантия 2 отопительных сезона

Водогрейный котел КВм-3,0 МВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел КВм 3,0 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм 3,0 МВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

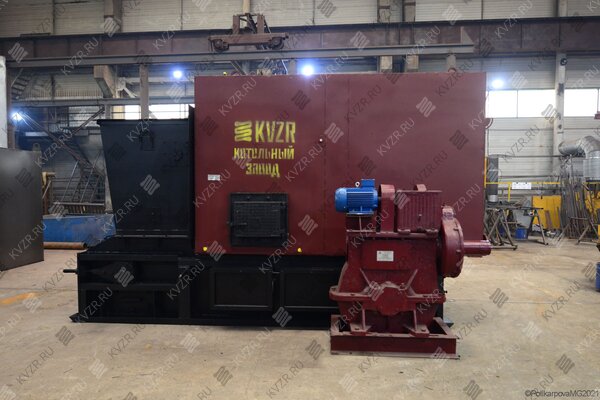

Устройство водогрейного котла КВм-3,0 с топкой ТЛПХ

Водогрейный твердотопливный стальной отопительный котел КВм-3,0 мощностью 3,0 МВт (2,6 Гкал) предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

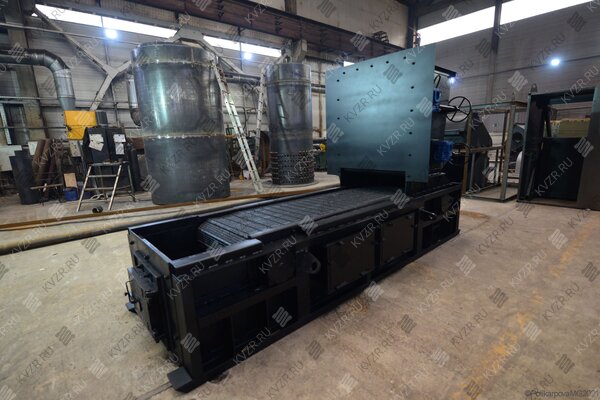

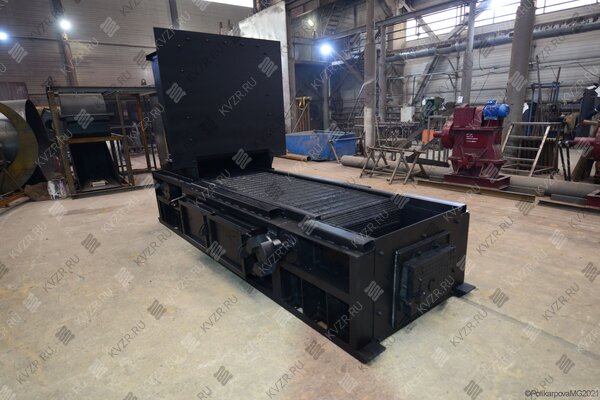

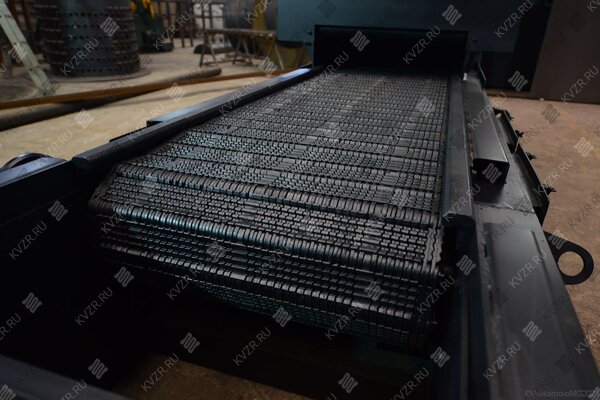

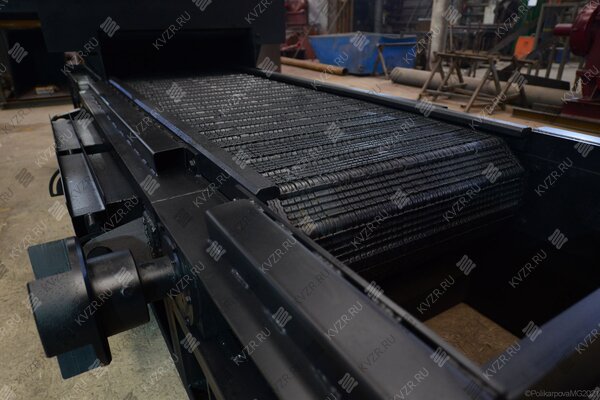

Водогрейный котел КВм-3,0 МВт конструктивно выполнен двухблочным блок котла и топочное устройство - топка ленточная прямого хода ТЛПх-1,1-3,0. Блок водогрейного котла КВм-3,0 представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера котлов состоит из труб Ø 57x3,0 мм. Конвективная поверхность нагрева состоит из пакетов змеевиковой формы выполненных из труб Ø 32x3,0 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла.

Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. На боковых панелях топочной камеры предусмотрены топочные двери для наблюдения за слоем топлива. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.

Принцип работы водогрейного котла КВм 3,0 с топкой ТЛПХ-1,1/3,0

Водогрейный твердотопливный котел КВм-3,0 с ТЛПХ устанавливается в котельных с механическим шлакоудалением и топливоподачей. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения.

Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Комплект поставки котла КВм-3,0 с ТЛПХ

Котел стальной водогрейный КВм 3,0 с ТЛПХ поставляется готовым блоком в обшивке с чугунными топочными дверками и механической топкой ТЛПХ с приводом. С котлом и топкой поставляются паспорта и инструкции по эксплуатации.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Котлы КВм-3,0 с ТЛПХ имеют два варианта поставки:

  • блок котла в обшивке и изоляции;
  • блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика топки ТЛПХ

Твердотопливный водогрейный котел КВм-3,0 с ТЛПХ работает с дымососом ДН 8 с дв. 15/1500 при сжигании каменного и бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально и бесплатно согласно опросному листу.

Для обеспечения циркуляции воды через котел КВм-3,0 с ТЛПХ либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

При необходимости очистки дымовых газов за котлом КВм 3,0 с ТЛПХ устанавливается золоуловитель ЗУ-2,15, либо циклоны ЦН на группу котлов.

Транспортирование котлов КВм-3,0

Транспортирование котлов может осуществляться автотранспортом и ж/д полувагонами. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла КВм-3,0 с топкой ТЛПХ-1,1/3,0

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается щит управления топкой.

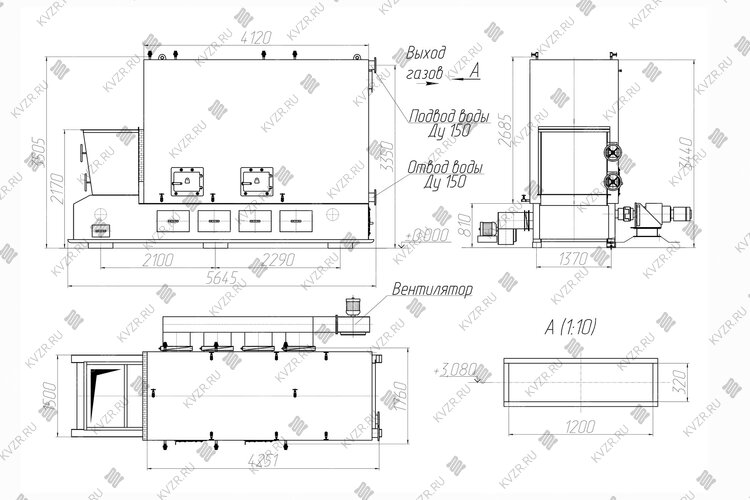

Котел КВм-3,0 с механической топкой ТЛПХ -1,1/3,0 (КВм-3,0 ТЛПХ). Схема

Водогрейный котел КВм-3,0 с механической топкой ТЛПх -1,1/3,5 (КВЗм-2,15 с ТЛПх)

Купить котел КВм 3,0 с топкой ТЛПХ-1,1/3,0

Для того что бы купить котел КВм 3, с топкой ТЛПХ-1,1/3,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
