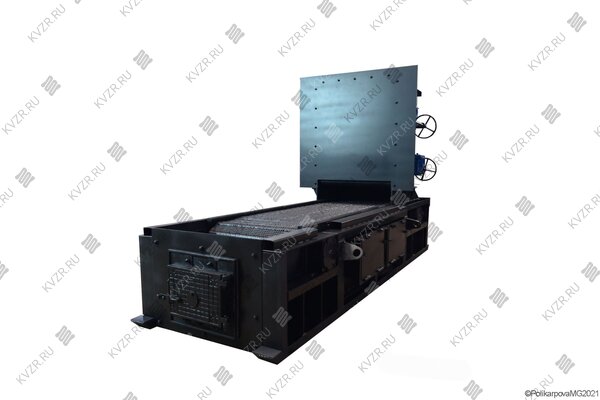

ТЛПХ-1,1/3,0

Топка механическая с ленточной колосниковой решеткой прямого хода ТЛПХ -1,1-3,0 предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д. Применяется с водогрейными котлами и в промышленных печах.
В наличии на складе: CITY_USER.
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Сопутствующие товары
Дробилка ВДП-15 Дробилка ВДП-15
370 000p
В корзину В 1 клик
В избранное
Сравнить
Винтовая дробилка-питатель ВДП-15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 9/1000 Дымосос 9/1000
92 000p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 9/1000 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосник ведомый крайний 23.1603.007 (084) топки ТЛПХ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Топливоподача Топливоподача
20 000p
В корзину В 1 клик
В избранное
Сравнить
Топливоподачи скребкового и ленточного типа применяются в механизированных котельных с паровыми и водогрейными котлами для перемещения топлива в топливный бункер котлов. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Батарейный циклон БЦ-259-(6x4) Батарейный циклон БЦ-259-(6x4)
455 400p
В корзину В 1 клик
В избранное
Сравнить
Батарейные циклоны БЦ 259-(3х2) применяются для улавливания золы. Состоят из 24 параллельно установленных циклонных элементов (БЦ-24), объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-6УП ЦН-15-500-6УП
235 400p
В корзину В 1 клик
В избранное
Сравнить
Циклон ЦН-15-500-6УП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН-15-500-6УП является самым простым видом пылеуловителей и работает используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка топки ТЛПХ 1.1x3.0
Вид топки Механическая ТЛПХ
Диапазон изменения нагрузки, % 50-100
Теплонапряжение колосниковой решетки рекомендуемое, МВт/м² 0.7-1.0 (1.2)
Потери тепла от химического недожега, не более, % 1
Потери тепла от механического недожега, % 10.0-13.5
Выход летучих, не менее, % 20
Влажность топлива, не более, % 25
Зольность топлива, не более, % 25
Содержание мелочи (0-6 мм), не более, % 40
Максимальный размер куска, мм 40
Скорость движения колосникового полотна, м/ч 1.3-19.3
Ширина колосниковой решетки, мм 1100
Расстояние между валами топки, мм 3000
Активная площадь колосниковой решетки, м² 2.7

Уточните информацию у менеджеров нашей фирмы

Дверка топочная Дверка топочная
8 580p
В корзину В 1 клик
В избранное
Сравнить
Дверка топочная чугунная устанавливается на водогрейные котлы КВр, КВм, а также паровые котлы КП.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Звездочка 23.5769.001 Звездочка топки ТЛПХ 23.5769.001
6 627p
В корзину В 1 клик
В избранное
Сравнить
Звездочка топки ТЛПХ 23.5769.001
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник ведущий 23.1603.008 (080) Колосник ведущий 23.1603.008 (080)
134p
В корзину В 1 клик
В избранное
Сравнить
Колосник ведущий 23.1603.008 (080)
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ на топки ТЛПХ

Назначение топки ТЛПХ 1,1/3,0

Топки механические с ленточной колосниковой решеткой прямого хода ТЛПХ предназначены для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12 % и бурых углей с влажностью не более 20 % и применяются с водогрейными и паровыми котлами, а также промышленных печах. Топки ТЛПХ устанавливаются в котельных с механизированной подачей топлива и золошлакоудаления.

Устройство топки ТЛПХ 1,1/3,0

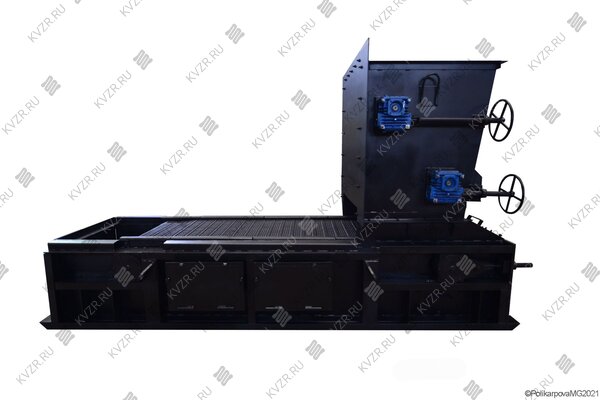

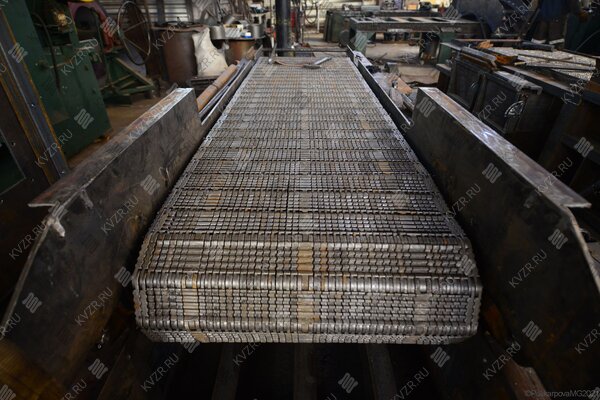

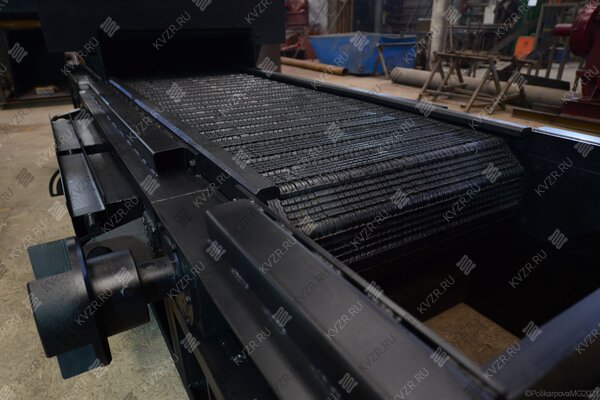

Механические топки с ленточной колосниковой решеткой прямого хода ТЛПХ состоят из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних 23.1603.007 (084), ведущих 23.1603.008 (080) и ведомых 23.1603.006 (081). Колосники набираются на соединительном стержне. Ведущие колосники являются тяговыми, ведомые заполняют промежуток между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения.

На боковых поверхностях колосники топки ТЛПХ имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь живого сечения при минимальных зазорах и предупреждения выворачивание отдельных частей колосников в случае поломки. Задний вал топки ТЛПХ является ведущим и устанавливается в пазах щек рамы в буксах на подшипниках качения и имеет устройство для натяжения колосникового полотна в виде винтовой пары. Звездочки, установленные на валу, выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна.

Привод топки ТЛПХ состоит из рамы, двигателя, и редуктора ПТБ-1200, или волнового редуктора МВр-350-5491. Скорость движения колосникового полотна регулируется частотным преобразователем либо самим редуктором.

Рама топки ТЛПХ состоит из двух щек, соединенных между собой поперечными балками. Опорный башмак рамы крепится к щеке болтами и подливается бетоном у фундамента. На щеках закреплены боковые чугунные уплотнения, по которым скользят полки крайних колосников полотна колосникового. Длина уплотнения подобрана так, что на каждом из них всегда находится один колосник. Этим предотвращается перетекание воздуха из зоны в зону.

Для подъема топочного блока топки ТЛПХ грузоподъемными средствами имеются грузовые скобы, которые срезаются после монтажа.

Принцип работы топки ТЛПХ 1,1/3,0

Определенная толщина слоя топлива на колосниковой решетке топки ТЛПХ поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов Ч-80-40-52-1-2-УЗ. Количество подаваемого в топку ТЛПХ топлива регулируется в основном путем изменения скорости движения колосникового полотна.

Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Подвод воздуха под топку ТЛПХ односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала.

В передней части рамы на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом.

Топливо на топку ТЛПХ подается транспортером углеподачи ленточного, либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм, при поперечной схеме движения потоков топлива и воздуха в верхнем зажигании. Загрузка решетки топливом осуществляется самотеком через угольный ящик. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Топки ТЛПХ устанавливается на башмаки и имеют свободное расширение в продольном и в поперечном (от привода) направлениях.

Водогрейные котлы устанавливаемые с топками ТЛПХ 1,1/3,0

Котельный завод "РОСЭНЕРГОПРОМ" производит водогрейные котлы, работающие с топками ТЛПХ мощностью 1,86-4,0 МВт.

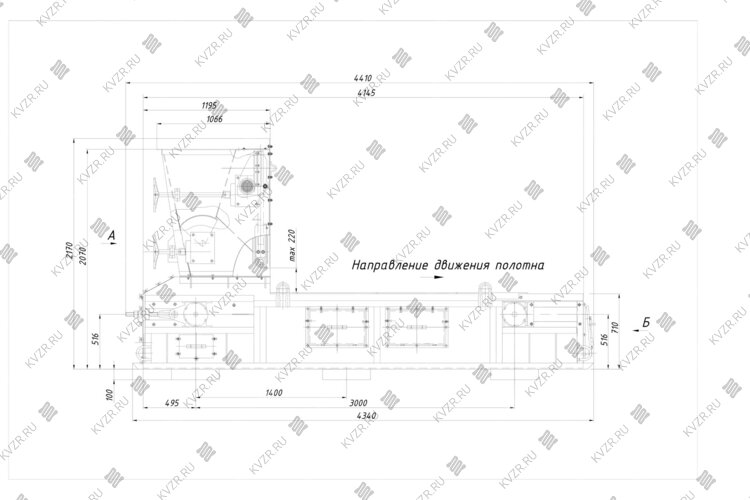

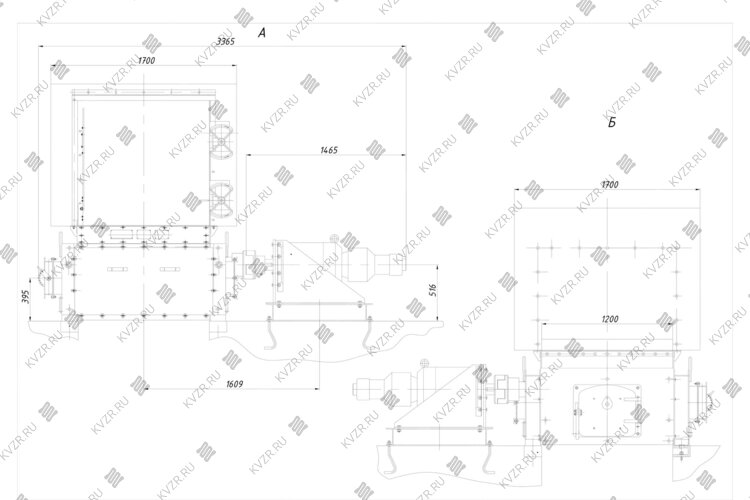

Топка ТЛПХ. Схема

Топка ТЛПХ. Схема.

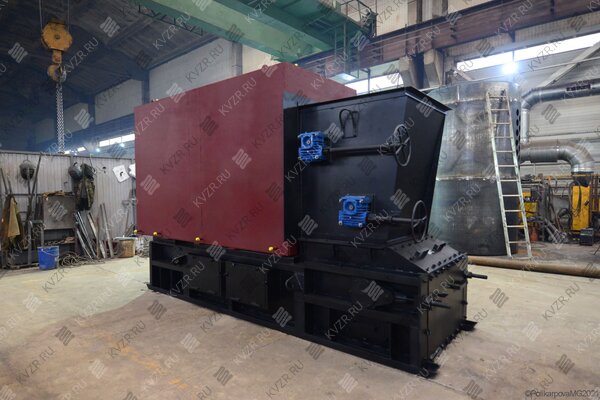

Водогрейный котел с топкой ТЛПХ

Топка ТЛПХ котел водогрейный

Купить топку ТЛПХ 1,1/3,0

Для того что бы купить топку ТЛПХ 1,1/3,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
