ТШПм-1,45

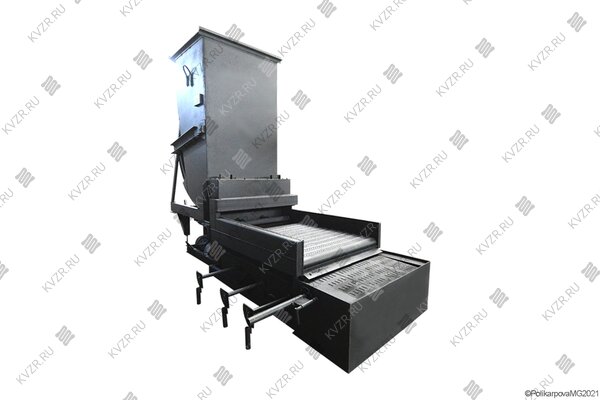

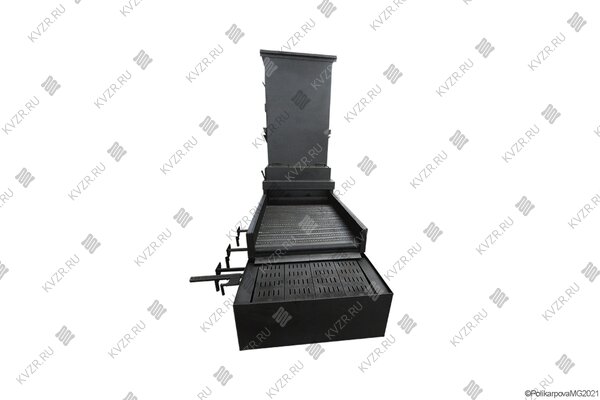

Топка ТШПМ 1,45 механическая топка с неподвижной топочной решеткой и шурующей планкой, мощностью 1,45 МВт.
В наличии на складе: CITY_USER.
Цена за ТШПм-1,45 с комплектом (Посмотреть комплект):
300 000p Положить в корзину
Купить в один клик Купить
Внимание:
Возможно получить скидку у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
Весь мир
Сопутствующие товары
Автоматика топки ТШПМ Автоматика топки ТШПМ
37 000p
В корзину В 1 клик
В избранное
Сравнить
Автоматика механической топки с шурующей планкой ТШПМ с одним ходом шурующей планки. Предназначена для топок ТШПМ 0,8, 1,45, 1,5.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
180 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-8СП ЦН-15-500-8СП
365 200p
В корзину В 1 клик
В избранное
Сравнить
Циклоны ЦН-15-500-8СП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклоны ЦН-15-500-8СП являются самым простым видом пылеуловителей и работают используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ДО-1М Дробилка ДО-1М
570 000p
В корзину В 1 клик
В избранное
Сравнить
Дробилка ДО-1М предназначена для установки в систему подготовки топлива паровых и водогрейных котельных.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 300 Дымовая труба 300
250 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 300 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Марка топки ТШПМ-1.45
Мощность, МВт 1.45
Вид топки Механическая ТШПМ
Вид топлива Каменный и бурый уголь
Активная площадь колосниковой решетки, м² 1.2
Скорость движения колосникового полотна, м/ч 1.3...19.3
Давление воды для охлаждения решетки и шурующей пл, МПа (кгс/см²) 0.6 (6.0)
Установочная мощность, кВт 3
Режим работы Наладочный и автоматический

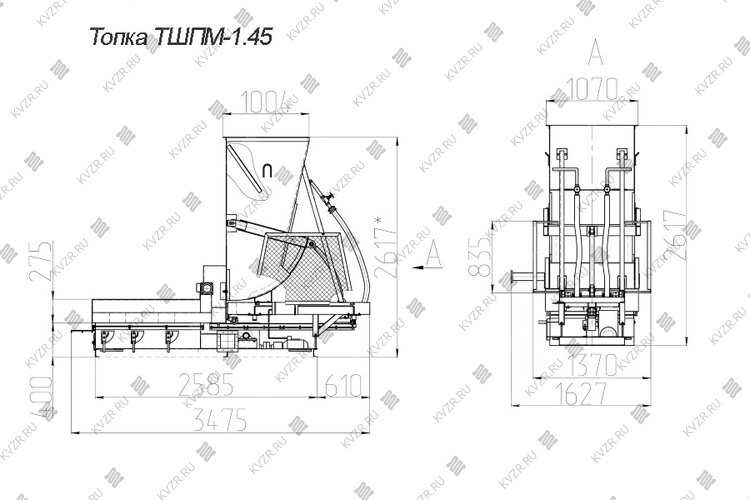

Габаритные размеры, длина*ширина*высота, мм 4100*1100*2700
Масса, не более, т 1.3
Вентиль Ду 15 Вентиль Ду 15
Количество: 2 штуки
Вентиль Ду 32 Вентиль Ду 32
Количество: 2 штуки
Хомут стальной Ду38 Хомут стальной Ду38
Количество: 4 штуки
Щит ТШПМ Щит ТШПМ
22 000p
В корзину В 1 клик
В избранное
Сравнить
Щит ТШПМ. Предназначен для топок мощностью 0,8, 1,45, 1,5 МВт.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Котел КВм-1,0 Котел КВм-1,0
270 000p
В корзину В 1 клик
В избранное
Сравнить
Водогрейный твердотопливный котел КВм-1,0 под топку РПК или ТШПМ мощностью 1,0 МВт (0.86 Гкал), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 10000 м².
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Планка шурующая ТШПМ-1,45 Планка шурующая ТШПМ-1,45
7 150p
В корзину В 1 клик
В избранное
Сравнить
Планка шурующая механической топки ТШПМ-1,45
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Каретка в сборе ТШПМ-1,45 Каретка в сборе ТШПМ-1,45
13 200p
В корзину В 1 клик
В избранное
Сравнить
Каретка в сборе топки ТШПМ-1,45
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Шестерня привода ТШПМ Шестерня привода ТШПМ
6 045p
В корзину В 1 клик
В избранное
Сравнить
Шестерня (колесо зубчатое) привода топки ТШПМ устанавливается на вал редуктора Ч125 и приводит в движение зубчатую рейку.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Втулка бронзовая ТШПМ Втулка бронзовая ТШПМ
2 470p
В корзину В 1 клик
В избранное
Сравнить
Втулка бронзовая топки ТШПМ
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Штанга в сборе ТШПМ 1,45 Штанга в сборе ТШПМ 1,45
10 450p
В корзину В 1 клик
В избранное
Сравнить
Штанга в сборе (зубчатая рейка) устанавливается в топке ТШПМ-1,45, состоит из чугунных сегментов
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Блок решетка ТШПМ-1,45 Блок решетка ТШПМ-1,45
59 400p
В корзину В 1 клик
В избранное
Сравнить
Блок решетка топки ТШПМ-1,45. Предназначена для поддержания горящего слоя топки.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Опора каретки топки ТШПМ 1,45 Опора каретки топки ТШПМ 1,45
3 000p
В корзину В 1 клик
В избранное
Сравнить
Опора каретки топки ТШПМ 1,45
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

ПРАЙС-ЛИСТ на топки ТШПМ и запасные части

Топка ТШПМ-1,45. Назначение

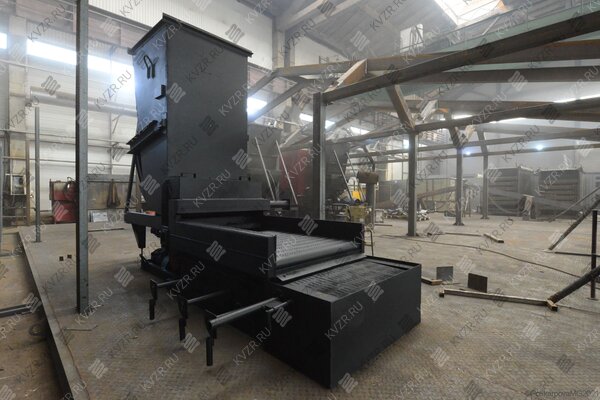

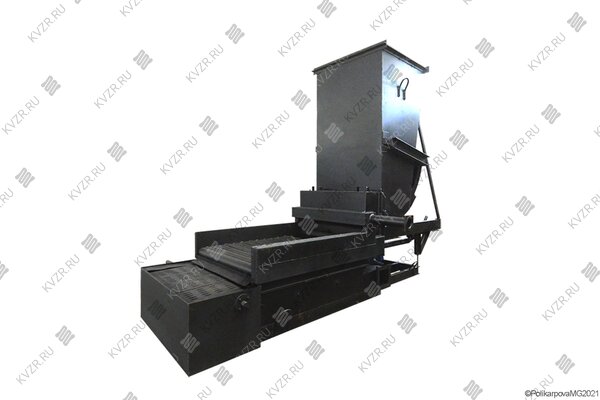

Топка с шурующей планкой механическая ТШПм-1,45 моноблочного типа предназначена для сжигания каменных и бурых углей. Топка ТШПм-1,45 устанавливается в котельных, оборудованных системой подачи топлива (ленточным, скребковым транспортером топливоподачи либо скиповым подъемником) в бункер топки и системой золошлакоудаления, полностью механизирует ручной труд кочегара и обеспечивает автоматическую работу по заданному циклу в системе автоматики котла.

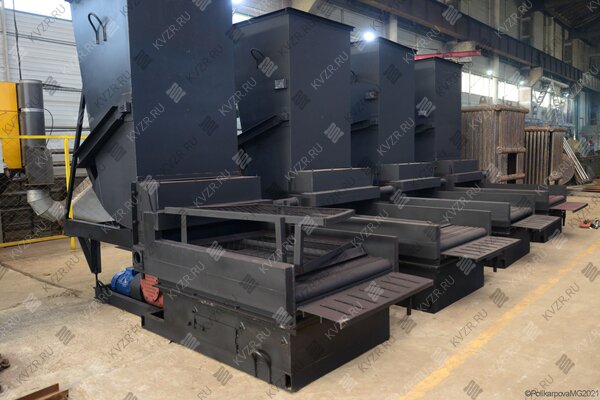

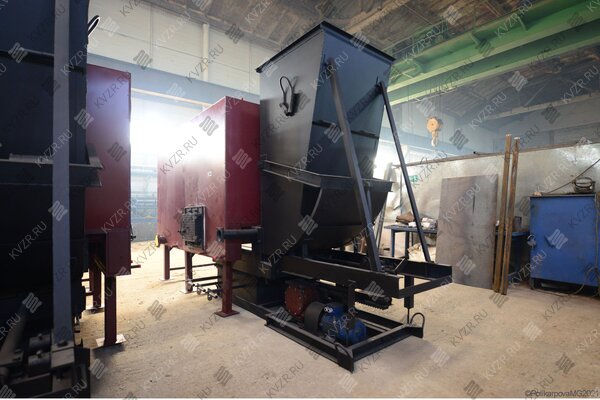

Топка ТШПм-1,45 производства Котельный завод "РОСЭНЕРПГОРОМ" конструктивно усовершенствована, повышена надежность узлов и безотказность в эксплуатации.

Топка ТШПМ-1,45. Устройство

Топка ТШПм-1,45 работает в автоматическом режиме. При работе топки ТШПм-1,45 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

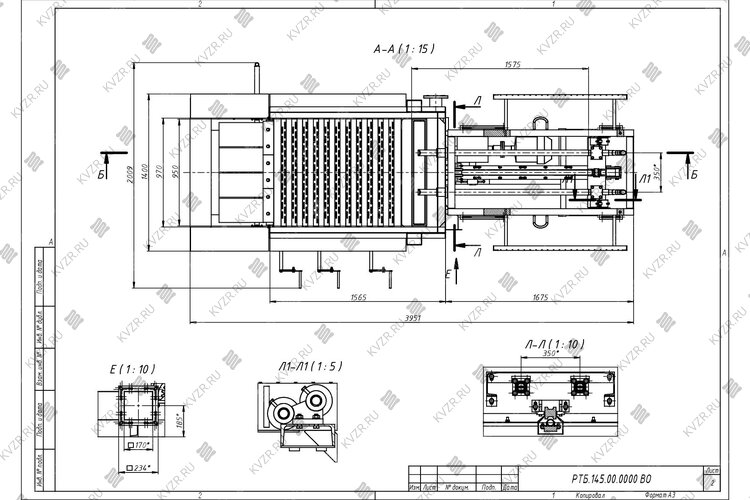

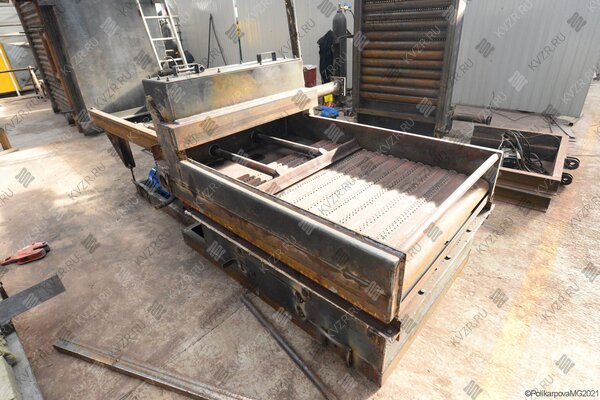

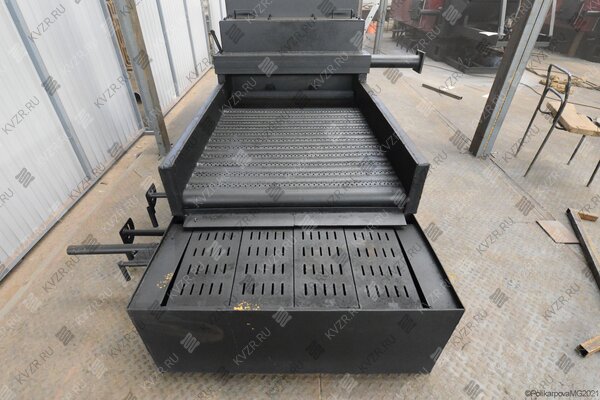

Топка ТШПМ-1,45 состоит из топливного бункера, водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, вентилятора. Топка ТШПМ 1,45 состоит из водоохлаждаемой решетки предназначенной для поддержания горящего слоя топки. Основание топки состоит из щек, к которым приварены решетка, рама из швеллеров для крепления привода топки и рамы каретки, трех перегородок, передней стенки и задней стенки со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На основание устанавливаются все остальные детали топки.

Шурующая планка ТШПМ-1,45 состоит из собственно планки и труб, через которые подается вода для охлаждения планки водой. Шурующая планка предназначена для продвижения топлива по решетке, шуровки горящего слоя, сброса выгоревшего шлака и подачи раскаленных кусочков топлива под свежее топливо.

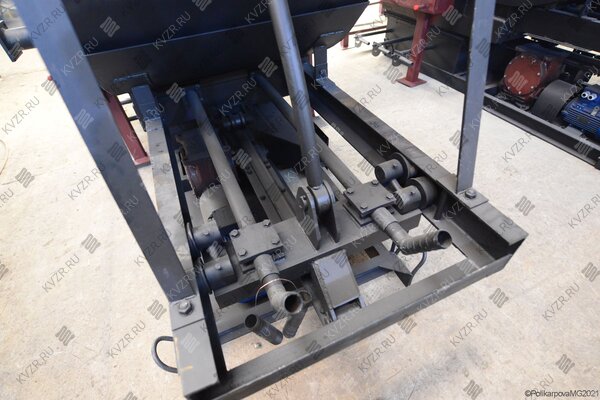

Каретка ТШПМ-1,45 состоит из швеллера с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера. Рама каретки состоит из двух направляющих швеллеров, стоек с раскосами. Рама каретки служит для установки на ней каретки, бункера и концевых выключателей.

Опора штанги состоит из стойки, ролика, оси. Опора штанги служит для направления движения штанги в коробе.

Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами. Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя. Секторный питатель закреплен на осях, снабженных масленками для смазки. Секторный питатель приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка. Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом.

Привод ТШПМ-1,45 состоит из электродвигателя мощностью 3 КВт, числом оборотов 1000 и редуктора типа Ч125-63-52-У3. Поворотные колосники, расположенные на валу между щеками, служат для дожигания несгоревших кусочков угля. Колосники опрокидываются, а затем возвращаются в исходное положение. На задней стенке основания имеется люк.

Топка ТШПМ-1,45 устанавливается на шесть опор и закрепляется на четыре пластины, имеют расширение в продольном и поперечном направлениях. Подвод воздуха к топке односторонний с правой или левой стороны топки. Для регулирования воздуха применены воздушные клапана, установленные на щеке со стороны подвода воздуха. На противоположной щеке предусмотрены окна для удаления провала, которые закрыты люками с откидными дверцами.

Топка ТШПМ-1,45. Принцип работы

Топка ТШПМ-1,45 представляет собой неподвижную водоохлаждаемую решетку, по которой перемещается слой топлива при помощи трехгранной планки, совершающей периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении (в зависимости от расстояния до угольного ящика).

Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины. В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой.

Диапазон регулирования мощности топок ТШПм-1,45 обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топки ТШПм-1,45

Топка ТШПМ-1,45 поставляется следующим комплектом блок топочный ТШПМ-1,45 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, запорная арматура, концевые выключатели, рукав напорный с нитяной оплеткой, хомуты, вентилятор ВЦ 14-46 № 2,5 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-1,45.

Автоматика топки ТШПМ поставляется дополнительно и включает в себя щит управления ТШПМ, датчик реле давления ДНТ-1, терморегулятор ТУДЭ 4М, манометр электроконтактный ДМ2005 с трехходовым краном, термометр с оправой.

Котельный завод "РОСЭНЕРГОПРОМ" изготавливает запасные части топок ТШПМ-1,45, а также водогрейные котлы устанавливаемые на топку ТШПМ-1,45.

Водогрейные котлы с топкой ТШПМ-1,45

Котельный завод "РОСЭНЕРГОПРОМ" производит водогрейные котлы мощностью от 0,8 до 1,4 МВт, устанавливаемые на топку ТШПМ-1,45.

Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения.

На топке котельного блока справа и лева устанавливаются топочные дверки для обслуживания слоя топлива. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.

Купить топку ТШПМ-1,45

Для того что бы купить топку ТШПМ-1,45 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
