Автоматика котла на пеллетах

Name: Автоматика котла на пеллетах
Brand: KVZR
SKU: 2531
Price: 340000 RUR
Availability: InStock

Версия
для печати

Автоматика твердотопливного котла на пеллетах

В наличии на складе Цена в рублях с НДС 340 000

Получите скидку
у менеджера

Уточнить цену с доставкой до вашего города

Доставка ТК по России и Казахстану

Безналичный расчет

Опросный лист

Технические характеристики

Марка Автоматика водогрейного котла

Топливо Древесное

Условия эксплуатации Котельный зал

Напряжение электрической сети, В 220-380

Суммарная мощность подключаемых устройств, кВт 6.306

Рабочий ток вводного автомата, А 40

Тип электрических соединений функциональных блоков FFF

Тип окружающей среды группы А и/или В А

Климатическое исполнение УХЛ4

Вид тока / частота тока Переменный / 50 Гц

Устойчивость к токам короткого замыкания 4500А

Степень защиты IP54

Меры защиты от поражения электрическим током Внешний корпус, изоляция токоведущих частей

Вид системы заземления TN-C-S

Габаритные размеры: длина*ширина*высота, мм 1600*800*400

Масса, кг 80

Вид топки автоматическая загрузка топлива

Тип оборудования Водотрубный водогрейный котел

Бренд KVZR

Автоматика котла на пеллетах

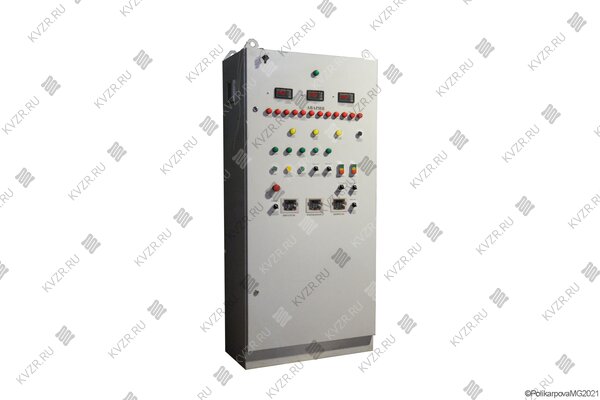

Щит управления водогрейным котлом на пеллетах:

предупреждения аварийной обстановки при работе водогрейного котла со шнековой подачей топлива в топку с помощью световой и звуковой сигнализации;
ручного и автоматического управления дутьевым вентилятором, ручного и автоматического управления шнековым питателем топлива;
управление рециркуляционным насосом.

Устанавливается в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц в отапливаемом помещении при температуре от +8 С до 40 С.

Функциональные возможности щита управления котлом на пеллетах

Функциональные возможности щита позволяют произвести ручной пуск и автоматическую остановку котла.

Поддержание установленной температуры теплоносителя
Регулировка режимов горения в зависимости от используемого вида топлива
Погодозависимое регулирование
Индикация всех необходимых параметров (температура теплоносителя, уходящих газов, режима горения, режим работы вентилятора) на цветном сенсорном ЖК дисплее
Плавная регулировка количество подаваемого воздуха посредством управления частотным преобразователем
Контроль и регулировка рабочих параметров удалённо, посредством компьютера или мобильного телефона
Управление рециркуляционным насосом, регулировка температуры включения рециркуляционного насос.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:

понижении (0,3 МПа) и повышении (0,6 МПа) давления теплоносителя на выходе из котла;
повышении температуры теплоносителя на выходе из котла (уставка 100°С);
понижении разряжения в топке котла (0-25 Па);
понижении расхода теплоносителя через котел (см. руководство по эксплуатации на котел);
повышение температуры в топливопроводе (возможное возгорание) (уставка 300°С);
Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматика осуществляет:

автоматический запуск питателя через заданные оператором интервалы времени;
автоматическое поддержания заданной температуры теплоносителя на выходе из котла (уставка 90°С) производится путем снижения мощности горелки за счёт автоматического перехода на другой режим горения;
контроль заданного порогового значения температуры теплоносителя на входе в котел (50°С) и световую индикацию о низкой температуре теплоносителя;
контроль разряжения топочной камере котла (20-40 Па) и в случае недостаточного разряжения в топочной камере, блокирует работу дутьевого вентилятора;
отключение подачи топлива в случае погасания факела в топке котла;
кратковременный запуск обратного хода питателя топлива (реверс) при заклинивании шнека в следствии попадания инородных тел, если после нескольких попыток шнек освободить не удалось, происходит остановка шнека, вентилятора и включается светозвуковая сигнализация, а на экране высвечивается знак авария с указанием причины остановки.

Автоматикой предусмотрена возможность ручного запуска и останова дутьевого вентилятора. Возможность ручного запуска и остановка питателя топлива в прямом и обратном направлении (реверс).

Устройство щита управления водогрейным котлом на пеллетах

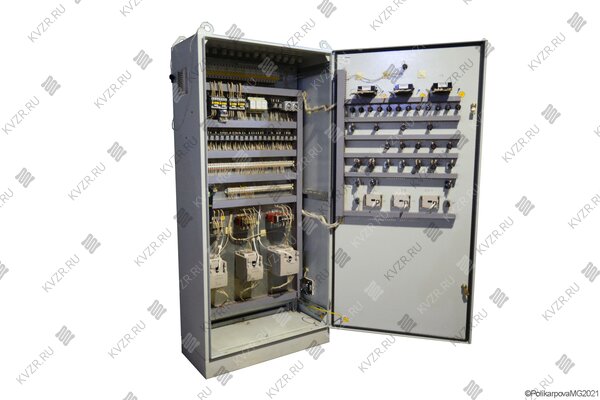

Щит представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели, ЖК-экран. Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет. Внутри корпуса установлена монтажная панель. На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку.

Для осуществления регулирования работой котла к щиту подключаются:

первичный преобразователь температуры для сигнализации аварийного предела высокой температуры воды на выходе из котла;
первичный преобразователь температур для сигнализации аварийного предела низкой температуры воды на входе в котел;
первичный преобразователь температуры для сигнализации аварийного предела высокой температуры в топливопроводе котла и контроля возгорания топлива;
электроконтактный манометр для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
преобразователь давления ОВЕН ПД100И для сигнализации аварийного предела снижения разряжения в топочной камере;
реле протока для сигнализации аварийного низкого предела расхода теплоносителя через котел;
дутьевой вентилятор;
питатель топлива;
линия питания щита управления.

Купить автоматику котла на пеллетах

Для того чтобы купить автоматику котла на пеллетах, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Комплект поставки

Дополнительно потребуется

Схема подключения и монтаж

Дополнительные услуги

Сертификаты и гарантии

.jpg

Сертификат на щит управления

Отзывы о продукции

Отзыва о товаре пока нет, будьте первыми!

Видео обзор

Youtube канал

Rutube канал

Смотреть видеообзор на

Вопрос ответ

Не ввел котельную в эксплуатацию. Что мне за это будет?

Ответственность за отсутствие разрешения на допуск котельной в эксплуатацию

Надзор за соблюдением требований ПТЭТЭ в организациях независимо от форм собственности и ведомственной принадлежности осуществляют органы государственного энергетического надзора. п 1.6. ПТЭТЭ. За несоблюдение ПТЭТЭ Ростехнадзор привлекает организации к ответсвенности по следующим статьям КоАП:

КоАП РФ Статья 9.9. Ввод в эксплуатацию топливо- и энергопотребляющих объектов без разрешения соответствующих органов осуществляющих государственный надзор на указанных объектах,

влечет наложение административного штрафа на должностных лиц в размере от одной тысячи до двух тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от одной тысячи до двух тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от десяти тысяч до двадцати тысяч рублей или административное приостановление деятельности на срок до девяноста суток.

Также есть еще Статья 9.11. КоАП РФ, которая предусматривает аналогичную ответственность за несоблюдение ПТЭТЭ во время эксплуатации.

Статья 9.11. Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки

влечет наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей;
на должностных лиц - от двух тысяч до четырех тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от двух тысяч до четырех тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от двадцати тысяч до сорока тысяч рублей или административное приостановление деятельности на срок до девяноста суток.

Какие котельные требуют допуск РТН в эксплуатацию:

Водогрейные и паровые котельные, в том числе блочно модульные котельные установки эксплуатируются в соответствии с "Правилами технической эксплуатации тепловых энергоустановок" Утвержденными приказом №115 от 24 марта 2003 г. (Далее ПТЭТЭ)

ПТЭТЭ распространяются на:

производственные, производственно-отопительные и отопительные котельные с абсолютным давлением пара не более 4,0 МПа и с температурой воды не более 200 град. С на всех видах органического топлива, а также с использованием нетрадиционных возобновляемых энергетических ресурсов;
паровые и водяные тепловых сетей всех назначений, включая насосные станции, системы сбора и возврата конденсата, и других сетевых сооружений;
системы теплопотребления всех назначений (технологических, отопительных, вентиляционных, горячего водоснабжения, кондиционирования воздуха, теплопотребляющих агрегатов, тепловых сетей потребителей, тепловых пунктов, других сооружений аналогичного назначения.

Приемка и допуск в эксплуатацию котельных:

Согласно ПТЭТЭ:

2.4.1. Новые или реконструированные тепловые энергоустановки принимаются в эксплуатацию в порядке, установленном ПТЭТЭ.

2.4.11. Включение в работу тепловых энергоустановок производится после их допуска в эксплуатацию.

2.4.2. Допуск в эксплуатацию новых и реконструированных тепловых энергоустановок осуществляют органы государственного энергетического надзора на основании действующих нормативно-технических документов.

Таким образом, исходя из приведенных норм, запрещается производить подключение объектов к сетям инженерно-технического обеспечения и осуществлять подачу коммунальных ресурсов без допуска в эксплуатацию тепловых энергоустановок органами энергетического надзора.

Порядок организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок и тепловых сетей (далее – Порядок) установлен приказом Федеральной службы по экологическому, технологическому и атомному надзору от 7 апреля 2008 г. № 212, зарегистрирован в Минюсте РФ 28 апреля 2008 г. № 11597 (РД 12-08-2008).

Вышеперечисленный документ не содержат требований о минимальной или максимальной нагрузке теплового пункта, при которой необходимо получать разрешение на допуск в эксплуатацию, соответственно необходимо получать разрешение на допуск в эксплуатацию новых или реконструированных тепловых энергоустановок, вне зависимости от их тепловой нагрузки.

Как проводится гидравлическое испытание котла

Гидравлические испытания водогрейного котла

1.1. Гидравлическому испытанию подлежат все новые или реконструированные тепловые энергоустановки после завершения монтажных работ.

1.2. Опрессовка и гидравлическое испытание котлов проводится давлением не менее 1,25 Рраб.

1.3. Опрессовка и гидравлическое испытание котлов проводиться водой температурой не ниже 5 ⁰С и не выше 40 ⁰С. Применение холодной воды (5-15 ⁰С) для испытаний может вызывать выпадения влаги на поверхностях объекта испытаний. Применение воды температуры выше 40 ⁰С может быть травмоопасно. Используемая для гидравлического испытания вода не должна загрязнять объект или вызывать интенсивную коррозию.

1.4. Проведение гидравлических испытаний котлов на плотность проводятся в следующем порядке:

Заполнить водой теплосети котельной и котел.
Спустить воздух системы теплосетей и котла через воздушники, установленные в верхних точках.
Котел отключить от действующих теплосетей, закрыв запорную арматуру или установить заглушку на прямом и обратном трубопроводе теплосети.

Установить пробное давление: включить циркуляционный и подпиточный насосы. Давление следует поднимать равномерно до достижения пробного. Общее время подъема давления должно быть не менее 10 мин.
Время выдержки под пробным давлением должно быть не менее 10 мин.
После выдержки под пробным давлением давление снижают до рабочего.

Давление воды при испытании контролируется по манометрам, установленными на подводящем и отводящем трубопроводах котла согласно приложению А.

1.5. Контролируемые параметры при гидравлических испытаниях:

Показания манометров. Падения давления не допускается в течении выдержки пробным давлениям;

В случае выявления падения давления согласно показаниям манометров, проводиться визуальный контроль.

Визуальный контроль. После снижения давления до рабочего не допускается видимых остаточных деформаций, трещин или признаков разрыва, течи в сварных и разъемных соединениях и в основном металле.

Манометры и показывающие приборы, должны быть установлены согласно схеме.

Акт гидравлического испытания котлов образец
№	«___» ________ 20___ г.
Начальник производства	фамилия, инициалы
Мастер смены	фамилия, инициалы
Работник, проводивший испытания	фамилия, инициалы
Произвели осмотр и проверку качества сборки	наименование изделия, заводской номер
и составили акт о нижеследующем:
1. Сборка	наименование изделия, вид проектной, технологической документации
2. В процессе сборки внесены следующие отступления от технической документации	перечень отступлений
согласованные	должность, фамилия, инициалы
3. Котел испытан гидростатическим методом пробным давлением	_____МПа (_____кгс/см2) в течении _______мин.
4. В течение времени нахождения под пробным давлением падение давления	наблюдалось или не наблюдалось
5. В течение времени нахождения под максимальным рабочим давлением ___МПа (___кгс/см2)	отсутствие или наличие дефектов
Принято решение:
Котел (признается или не признается) выдержавшим испытание гидростатическим методом.
Начальник производства	фамилия, инициалы, подпись
Мастер смены	фамилия, инициалы, подпись
Работник, проводивший испытания	фамилия, инициалы, подпись
