Габаритные размеры котла, длина*ширина*высота, мм2730х1100х2105
Масса, кг2400
Вид Водогрейный
Конструкция котла водотрубная, горизонтальная
Количество контуров Одноконтурный
Размещение Напольный
Тип камеры сгорания Закрытый
Управление Электронное
Принцип работы газового котла Конвекционный
Энергонезависимый Нет
Тип питания Трехфазное
Встроенный циркуляционный насос Нет
Встроенный расширительный бак Нет
Энергоэффективность Высокая
Отапливаемая площадь, м²от 7700 до 11000
Отапливаемый объем, м³от 22900 до 32900

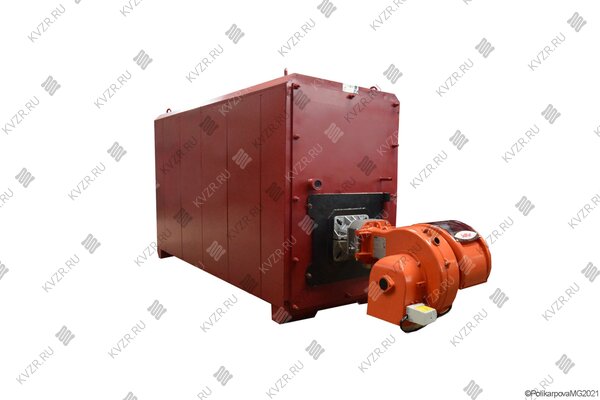

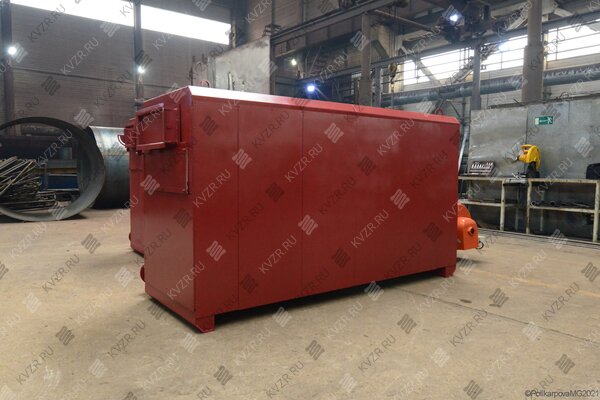

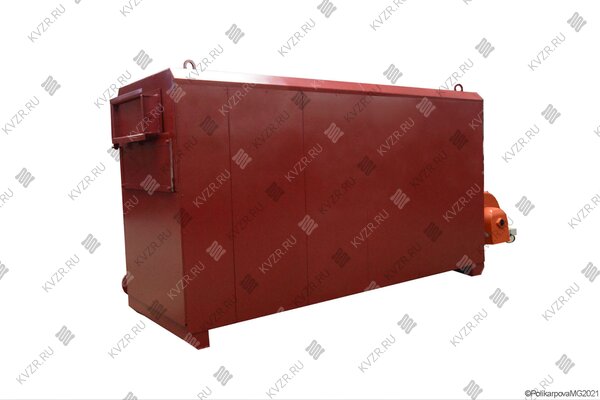

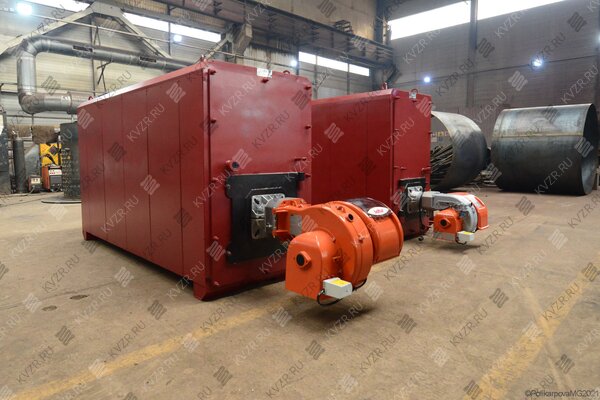

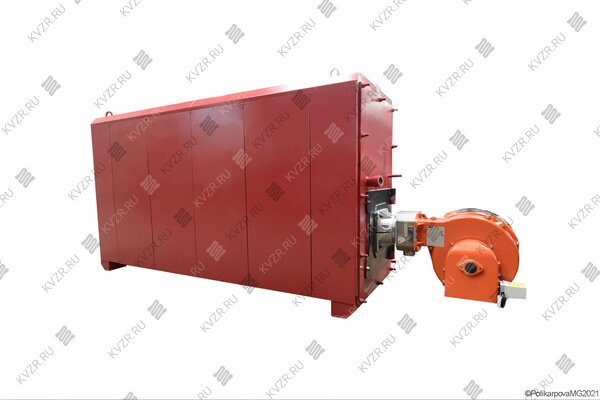

Котел КВа 1.0 МВт водогрейный
Надежный и эффективный промышленный котел КВа 1.0 мощностью 1,0 МВт на газе и дизеле, предназначен для получения горячей воды номинальной температурой на выходе из котла 95 (115) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используется в системах централизованного теплоснабжения на нужды отопления и горячего водоснабжения. Котел КВа 1.0 МВт водогрейный предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: газ, дизель. Давление газа перед горелкой может быть как среднее, так и низкое. Также котел может работать с горелкой на сжиженном газе.
Конструкция с продуманной многоходовой схемой движения теплоносителя и газов обеспечивает высокий КПД, долговечность и простоту в эксплуатации.

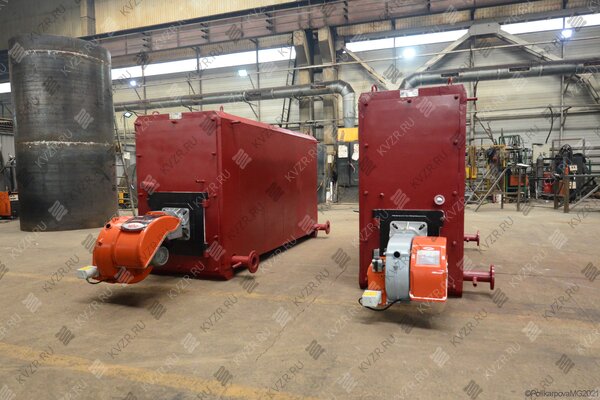

Применяемые горелочные устройства для водогрейного котла КВа 1.0 ГН ГС:
горелки для низкого и среднего давления;
горелки, работающие на сжиженном газе;
российские двухступенчатые и модулируемые горелки EMMA, ILKA;
импортные горелки UNIGAS, BALTUR, ECOSTAR и прочие блочные длинофакельные горелки.
Преимущества газового котла КВа 1,0 HeatExpert производства котельный завод «РЭП»
Водогрейный котел КВа 1.0 МВт гладкотрубной трехходовой конструкции имеет существенные преимущества перед жаротрубными моделями благодаря следующим конструктивным особенностям:

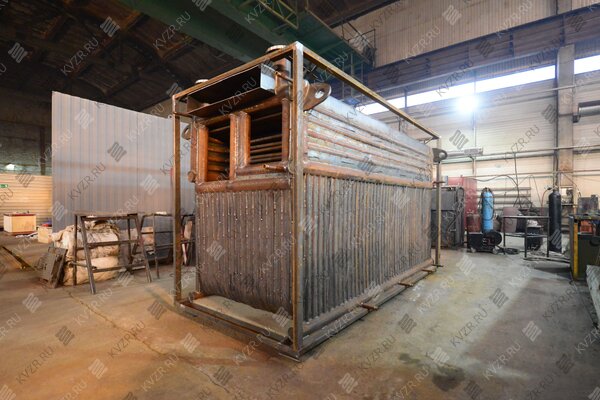

Гладкотрубная поверхность нагрева воды имеет развитую поверхность, при компактных внешних размерах плотный пучок конвективных труб, расположенных в шахматном порядке и омываемый дымовыми газами в поперечном направлении обеспечивает высокую тепловую эффективность котельного блока. Газы в котле делают три хода – в топке, в первом конвективном пакете и во втором.

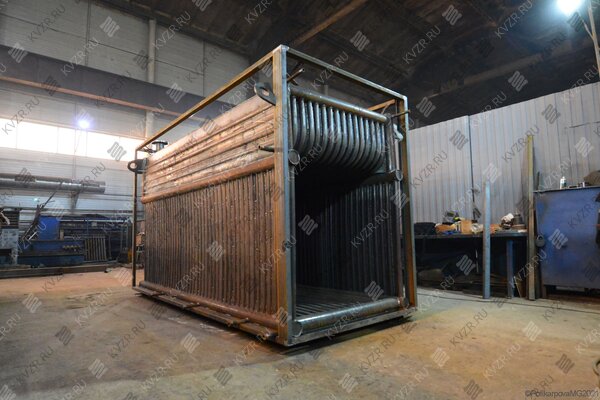

Существенное достоинство гладкотрубной конструкции - надежность. Трубная система собирается из труб ввариваемых в коллектор, также охлаждаемые теплоносителем, а не в трубные доски. В таком теплогенераторе отсутствует давление перегретых труб на трубную доску и напряжения в сварных швах, вызывающее деформации и разрыв швов. Материал применяемых труб сталь 20.
Быстрый выход на режим и высокая маневренность – благодаря малому водяному объему.
В водотрубных котлах КВа 1.0 МВт теплоноситель поступает через коллектор с перегородками и распределяется по трубной системе равномерными потоками с высокой скоростью. Такая схема движения потока воды исключает образование застойных зон, локальный перегрев поверхностей нагрева, местное выпадение солей и отложения накипи, и делает агрегат менее требовательным к качеству питательной воды.
И наконец, главное, водотрубный гладкотрубный котел КВа 1.0 МВт безопасен. Даже при внезапном снижении давления внутри теплогенератора до атмосферного не произойдет выделение пара, и он не взорвется.
Устройство водогрейного котла КВа 1.0 МВт
Стальной напольный водогрейный котел КВа Г 1.0 МВт имеет газоплотные топочную камеру и конвективную часть. В заднем экране топочной камеры выполнено отверстие, в котором установлен взрывной клапан, предохраняющий конструкцию от разрушения при возникновении избыточного давления в топочной камере.
Промышленный водотрубный котел КВа 1.0 МВт устанавливается на раму. Рама котла выполнена из швеллера и ставится на опоры. Опоры котла крепятся к ровной подготовленной поверхности анкерными болтами. Блок горелки закрепляется на фронтовой плите с помощью болтовых соединений. Фронтовая плита закрепляется при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора обшивки и изоляции.
Изоляция выполняется из жаростойких материалов и стальных листов.
Крепления и амбразура под горелку на фронтовой плите изготавливается под выбранную заказчиком горелку. За счет универсальной конструкции топочной камеры, газовый и жидкотопливный водогрейный котел КВа 1,0 МВт может работать с широким рядом горелочных устройств отечественного и импортного производства.
Выход газов в котле КВа 1.0 МВт происходит сверху. В случае необходимости возможно изготовление опускного газохода.
Также наш завод выпускает модели котлов данной мощности работающие с отечественными горелками марки РГМГ, ГБЛ, ГМ, ГМГ, АПНД, ГГ. Их стоимость вы можете уточнить в отделе сбыта. Данные типы горелок имеют более широкий угол раскрытия факела, поэтому требуется более широкая топочная часть котла.
Стационарный отопительный водяной котел КВа 1 0 МВт работает под наддувом, без дымососа.
Сфера применения котлов HeatExpert
Промышленный газовый котел КВа-1.0-115 (95) ГН применяется для автономного отопления, ГВС и вентиляции различных объектов:
цехов, складов, ангаров, производственных баз, гаражей, административных зданий, автосервисов, станций СТО, сушильных камер.
больниц, школ, детских садов, санаториев, клубов, административных зданий, магазинов.
устанавливается в блочно-модульных и стационарных отопительных котельных для отопления жилых кварталов.
Как купить котел КВа-1,0 (1000 кВт)
Чтобы купить промышленный водогрейный котел КВа-1.0 и получить комплексное решение для вашей котельной, свяжитесь с нами любым удобным способом:
Позвоните в отдел сбыта по телефону:
+8-800-700-17-43
+7 (3852) 29-97-41(42) (многоканальный)
Напишите в отдел сбыта на электронную почту:
SB@KVZR.RU
Отправьте онлайн-заявку на коммерческое предложение через сайт.
Наши специалисты помогут вам:
Подобрать необходимую комплектацию и вспомогательное оборудование (горелку, регулятор газа, насосы, щит управления).
Рассчитать окончательную стоимость котла с учетом доставки.
Просчитать индивидуальные доработки под ваши технические условия.
Индивидуальные доработки и производство газовых котлов КВа-1,0 HeatExpert
Котельный завод «РЭП» изготавливает котлы КВа-1.0 на газу не только по типовым проектам, но и по техническому заданию заказчика.
Мы можем изготовить для вас:
Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
Изготовление опускных и поворотных газоходов.
Изготовление амбразуры фронтовой плиты с креплением под вашу горелку.
По спец заказу изготовление котла КВа-1,0 из цельнотянутой бесшовной трубы ГОСТ 8732 (34).
Возможны другие изменения под особенности вашей котельной.
Комплект поставки котла КВа 1,0
Цена водогрейного котла КВа 1,0 включает в себя котельный блок в изоляции, вентили, затворы, манометры, термометры и предохранительные клапаны. Ниже приведена подробная информация.
Дополнительное вспомагательное оборудование для работыкотла КВа 1,0
Для эффективной и надежной работы котла КВа 1,0 в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, горелка импортного или отечественного производства, насос сетевой и подпиточный, регулятор давления газа (по необходимости), газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте уже имеется насосное и горелочное оборудования, мы можем проверить совместимость котла КВа 1,0 нашего производства и вашего оборудования.
Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.
Используется в качестве сетевого насоса в промышленных отопительных котельных
Цена 232 200 рублей с НДС
Схемы подключения и монтаж котла КВа 1,0
Водогрейный твердотопливный стальной отопительный котел КВа 1,0, предназначен для получения горячей воды номинальной температурой на выходе из котла от 95 до 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Устанавливается в производственных, промышленных и отопительных котельных.
Водогрейные котлы производства Котельный завод "РЭП" соответствуют строгим стандартам качества и безопасности. Завод производит котлы КВа-1.0 в соответствии с требованиями ГОСТ 30735-3001 по Техническим Условиям завода.
Котлы имеют сертификаты соответствия Техническим регламентам Таможенного союза:
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».
ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе»
Водогрейный котел КВа 1,0 имеет гарантийный срок 24 месяца и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
Расшифровка маркировки котла КВа 1,0 ГЛЖ:
К – котел
В – водогрейный
а – атмосферная горелка
1,0 – теплопроизводительность 1 МВт (1000 кВт)
Г – работа на газе
ЛЖ - работа на легком дизельном топливе
HeatExpert - зарегистрированный товарный знак Котельного завода "РЭП"
Дополнительные аббревиатуры в маркировке:
котел КСВа 1.0 МВт - котел стальной водогрейный с атмосферной горелкой мощностью 1 МВт;
котел КСВа 1.0-95/115- котел стальной водогрейный 1 МВт с температурой до 95 /115°С;
котел КВа Гн 1.0 - на газе низкого давления;
котел КВа Гс 1.0 - на газе среднего давления;
котел КВа Г 1.0-95 – максимальная температура нагрева воды на выходе 95 °C;
КВа-Г 1.0 -95 Н - с газом низкого давления;
КВа 1.0 -95 Г - газовый с температурой нагрева воды 95 °С;
котел КВа Г 1.0 - 115– максимальная температура нагрева воды на выходе 115 °C;
КВа-Г 1.0 -115 Н - с газом низкого давления;
КВа 1.0 -115 Г - с температурой нагрева воды 115 °С;
.jpg
Сертификат на водогрейные котлы
.jpg
Товарный знак на водогрейные котлы HEATEXPERT
Отзывы о продукции
Отзыва о товаре пока нет, будьте первыми!
Водогрейные котлы, мощностью от 175 КВт до 4 МВт используются для отопления производственных, административных и жилых зданий. Котельный завод производит и поставляет весь перечень сопутствующего котельного оборудования- насосы, газоходы, автоматику, дымососы, дымовые трубы, циклоны и прочее. Специалисты нашего завода бесплатно подберут сопутствующее оборудование, а в случае необходимости, выполнят проектирование, монтаж и пуско-наладку котельной установки.
Подберите необходимую мощность котла для вашего объекта
Как подобрать мощность котла для вашего объекта
Подобрать мощность котла по площади важно учитывая не только площадь и объем здания, но и тип зданий и климатические данные региона.
На нашем сайте калькулятор расчета мощности котла учитывает тепло, требуемое на возмещение тепловых потерь через строительные конструкции и потери, вызываемые инфильтрацией (проникновением) наружного воздуха, через их неплотности и периодически открываемые двери.
Наружный строительный объем здания должен определяться умножением площади горизонтального сечения, взятого по внешнему обводу здания на уровне первого этажа на полную высоту здания, измеренную для панельных зданий: от уровня чистого пола (нулевой отметки) до верхней плоскости теплоизоляционного слоя чердачного покрытия, для остальных строений от уровня земли.
Расчетная температура воздуха в отапливаемых зданий принимается в зависимости от типа и назначения здания:
Гостиница, общежитие, административное здание, жилые дома + 20 °С;
Высшие и средние специальные учебные заведения, общеобразовательные школы, школы интернаты, лаборатории, предприятия общественного питания, клубы, дома культуры + 16 °С;
Театры, магазины, пожарные депо + 15 °С;
Кинотеатры + 14 °С;
Гаражи + 10 °С;
Бани + 25 °С.
В случае если требуется отопление различных по типу зданий, теплопотребление каждого считается отдельно, полученные значения складываются и подобрать мощность котла нужно в соответствии с общей суммарной мощностью каждого отдельно стоящего задания.
Климатические условия вашего региона принимаются в соответствии с СП 131.13330 Строительная климатология. Данные по всем регионам России занесены в наш калькулятор расчета мощности котла.
Подобрать мощность котла по площади с учетом потребностей объекта в тепле на вентиляцию и горячую воду возможно только с более детальным расчетом. Его вы можете заказать в отделе сбыта котельного завода отправив заявку на электронный адрес sb@kvzr.ru или позвонив по телефонам (38-52) 29-97-41, 29-97-42.
