Циклон ЦН-15-600

Цена, руб
От 0 рубДо 1760000 руб
Тип циклона
Вид
Вид камеры очищенных газов
Циклон ЦН-15-1-УП
Производительность циклона, м³/ч2500-4100
94 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч5100-8100
142 000 р. Цена с НДС
Циклон ЦН-15-2-УП
Производительность циклона, м³/ч5100-8100
147 000 р. Цена с НДС
Циклон ЦН-15-4-УП
Производительность циклона, м³/ч10200-16300
312 000 р. Цена с НДС
Циклон ЦН-15-4-УП
Производительность циклона, м³/ч10200-16300
322 920 р. Цена с НДС
Циклон ЦН-15-6-УП
Производительность циклона, м³/ч15300-24400
490 000 р. Цена с НДС
Циклон ЦН-15-6-УП
Производительность циклона, м³/ч15300-24400
489 000 р. Цена с НДС

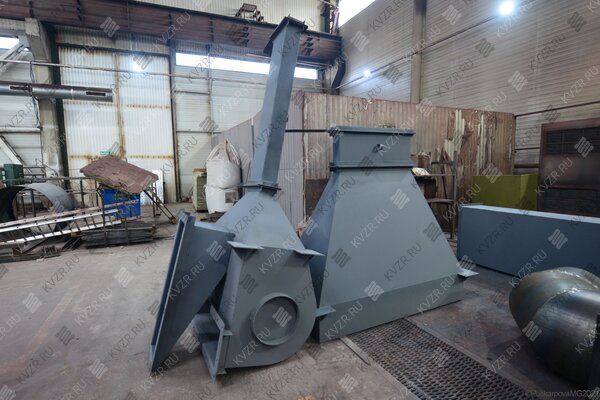

Фото галерея

Применение циклонов ЦН 15 600

Котельный завод «РЭП» г Барнаул производит широкий выбор циклонов ЦН 15 для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На нашем официальном сайте вы можете подобрать и купить циклон ЦН 15 600 по доступной цене. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели циклонов, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в расчете циклона для очистки воздуха, улавливания пыли на производстве. Кроме того, наш завод принимает заявки на изготовление циклонов по индивидуальному техническому заданию. Мы поставляем циклоны ЦН 15 600 во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Циклоны ЦН 15 600 применение

Циклоны серии ЦН 15 600 используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклоны применяются: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны типа ЦН 15 600 представляют собой самую многочисленную группу и являются самым простым видом пылеуловителей. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов марки ЦН-15-600 НИИОГАЗ не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Циклоны ЦН-15-600 устройство

Исходя из производительности по газу и условий применения циклоны пылеуловители ЦН-15-600 изготавливают одиночного исполнения (внутренний диаметр составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН 15 600 золоуловители могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

Бункер циклона ЦН 15 600 делается в форме пирамиды.

В технической характеристике представлены значения производительности батарейного циклона ЦН 15 600, относящиеся к скорости в цилиндрической части циклона (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конфигурация циклона рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 600 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.

В группе циклонов ЦН 15 600 патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН 15 СП, во втором случае называется ЦН 15 УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона Dмм.

Аспирация циклон ЦН 15 600 изготавливается согласно ГОСТ Р 51708-2001.

Принцип работы циклона ЦН 15 600

Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата циклона ЦН 15 600. Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.

Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.

В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу. На выходе выхлопной трубы или группы выхлопных труб в групповом циклоне ЦН 15 600 установлена камера для сбора и перенаправления потока очищенной воздушной (газовой) среды в виде улитки. Улитка позволяет снизить выходное сопротивление золоуловителя.

Рекомендации по использованию циклонов марки ЦН-15-600

Для увеличения срока эксплуатации батареи циклонов ЦН 15 600, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов пылевых ЦН 15 600 должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

Условное обозначение циклонов ЦН 15 600

Ц - обозначение циклона

Н - обозначение конструкции НИИОгаза

15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)

цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона (в мм.); следующая цифра (после знака умножения) - количество циклонов в группе

У - камера очищенного газа - "улитка"

С - камера очищенного газа - сборника

П - пирамидальная форма бункера

Основные параметры циклонов ЦН-15-600

  • Температура очищаемого газа, °С не более 400
  • Давление (разрежение), кПа (кгс/м2) не более 5 (500)
  • Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

  • Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;

со сборником - 182;

для одиночных циклонов - 147.

Циклоны ЦН 15 600 технические характеристики

Типоразмер циклона ЦН 15Производительность, м³/часРабочий объем бункера, м³Масса, кг
V = 2,5 м/сПри V = 4 м/с
Циклон ЦН-15-600-1УП250041000,33500
Циклон ЦН-15-600-2УП510081000,6870
Циклон ЦН-15-600-2СП510081000,6840
Циклон ЦН-15-600-4УП10200163001,111650
Циклон ЦН-15-600-4СП10200163001,111550
Циклон ЦН-15-600-6УП15300244002,02640
Циклон ЦН-15-600-6СП15300244002,02520

Габаритные и присоединительные размеры циклона ЦН 15-600

Без улитки:

НаименованиеDHH1dd1a/blМасса, кг
Циклоны ЦН 15-60060027361200354240406/166360162

С улиткой:

НаименованиеDHH1dd1a/blМасса, кг
Циклоны ЦН 15-60060030671200354240406/166360202

Циклон ЦН 15 600 монтаж

Монтаж аппарата циклона ЦН 15 600 производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам циклона пылеуловителя ЦН 15 600 с центрированием по выходным отверстиям.

Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы циклона.

Купить циклон ЦН 15 600

Завод изготовитель циклонов предлагает купить циклон ЦН 15 600, для этого вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.

Циклоны являются наиболее распространенным газоочистным оборудованием. Циклон производит очистку газов в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике и других. При небольших капитальных затратах и эксплуатационных расходах, циклоны в зависимости от характеристик улавливаемой пыли, типа и режима работы обеспечивают эффективность очистки газов и пылеулавливания 80-95 %.
