Автоматика водогрейного котла с вентилятором и дымососом

Name: Автоматика водогрейного котла с вентилятором и дымососом
Brand: KVZR
SKU: 801
Price: 195000 RUR
Availability: InStock

Версия
для печати

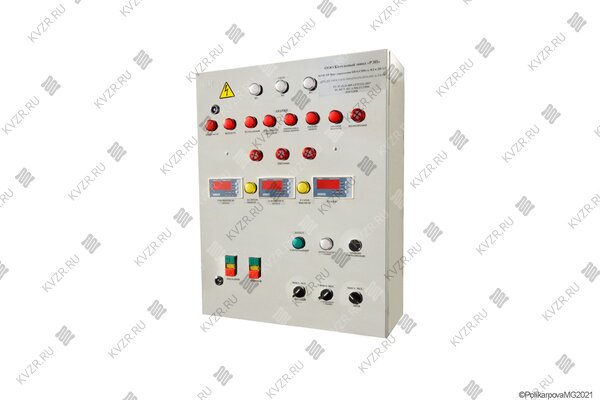

Автоматика котла водогрейного с вентилятором и дымососом

Автоматика безопасности котла водогрейного с вентилятором и дымососом

Автоматика безопасности водогрейного котла с вентилятором и дымососом

В наличии на складе Цена в рублях с НДС 195 000

Получите скидку
у менеджера

Уточнить цену с доставкой до вашего города

Доставка ТК по России и Казахстану

Безналичный расчет

Опросный лист

Технические характеристики

Автоматика водогрейного котла обеспечивает:

ручной пуск котла;
ручное управление дутьевым вентилятором, дымососом и насосом;
автоматическое поддержание температуры путем управления вентилятором, подающим воздух для горения.

Автоматика водогрейного котла показывает:

температуру воды на выходе из котла;
температуру воды на входе в котел;
температуру дымовых газов на выходе из котла.

Автоматика водогрейного котла осуществляет автоматическую остановку с индикацией причины аварии при:

понижении расхода теплоносителя через котел;
понижении и повышении давления на выходе из котла;
повышении температуры воды на выходе из котла;
понижении разряжения в топке котла;
повышении температуры дымовых газов на выходе из котла;
понижении температуры дымовых газов на выходе из котла (остывание топки/затухание горения);
аварийном останове вентилятора и (или) дымососа;
исчезновении напряжения в цепях защиты.

Элементы для управления вентилятора и дымососом устанавливаются в блоке управления котлом.

Элементы управления насосом устанавливаются в общекотельном щите.

Технические характеристики автоматики водогрейного котла

Марка Автоматика водогрейного котла

Условия эксплуатации Котельный зал

Напряжение электрической сети, В 220-380

Суммарная мощность подключаемых устройств, кВт 0.05

Рабочий ток вводного автомата, А 3

Тип электрических соединений функциональных блоков FFF

Тип окружающей среды группы А и/или В А

Климатическое исполнение УХЛ4

Вид тока / частота тока Переменный / 50 Гц

Устойчивость к токам короткого замыкания 4500А

Степень защиты IP54

Меры защиты от поражения электрическим током Внешний корпус, изоляция токоведущих частей

Вид системы заземления TN-C-S

Габаритные размеры: длина*ширина*высота, мм 650*500*220

Масса, кг 25

Вид топки ручная загрузка топлива

Топливо Твердое, Уголь, Дрова

Тип оборудования Водотрубный водогрейный котел

Бренд KVZR

Автоматика водогрейного котла с вентилятором и дымососом

Автоматика водогрейных котлов с вентилятором и дымососом изготавливается в соответствии с требованиями:

ТУ 27.12.31-009-14722122-2017;
ГОСТ Р 51321.1-2007;
ГОСТ 30804.6.4-2013;
ГОСТ Р 51318.11-2006;
ПУЭ, ПТЭЭП;
ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Автоматика безопасности предназначена для предупреждения аварийной обстановки при работе водогрейного котла КВр тепловой мощностью 300-600 кВт с помощью световой и звуковой сигнализации, также ручного и автоматического управления дутьевым вентилятором с дв 1,5 кВт и дымососом с дв 3,0 кВт.

Щит предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство автоматики водогрейного котла с вентилятором и дымососом

Автоматика регулирования водогрейного котла с вентилятором и дымососом представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, таймерами, частотным преобразователем связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри щита на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, переключатели, сигнальные лампы, измерители-регуляторы.

Кроме этого к щиту подключаются:

первичный преобразователь температуры для сигнализации аварийного предела высокой температуры воды на выходе из котла;
первичный преобразователь температуры для сигнализации нижнего предела температуры воды на входе в котел;
первичный преобразователь температуры для сигнализации аварийного предела высокой температуры дымовых газов на выходе из котла;
электроконтактный манометр для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
тягонапоромер для сигнализации аварийного предела снижения разряжения в топочной камере либо за котлом;
реле протока;
вентилятор дутьевой;
дымосос;
пакетный выключатель для блокировки включения дымососа в ходе ремонтных работ;
линия питания от щита.

Комплект поставки

В комплект поставки автоматики водогрейного котла с вентилятором и дымососом входят:

корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой и световой сигнализации, элементами управления: кнопки, тумблеры, переключатели, измерители-регуляторы, таймеры, частотный преобразователь;
паспорт и руководство по эксплуатации;
комплект подключаемых к щиту КИП.

Автоматика защиты водогрейного котла поставляется в собранном виде.

Функциональные возможности

Функциональные возможности автоматики безопасности водогрейного котла с вентилятором и дымососом позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка водогрейного котла с индикацией причины аварии и подачей звукового сигнала при:

понижении расхода теплоносителя через котел;
понижении и повышении давления теплоносителя на выходе из котла;
повышении температуры на выходе из котла;
понижении разряжения в топке котла;
повышение температуры дымовых газов на выходе из котла с задержкой срабатывания;
исчезновении напряжения в цепях защиты и/или снижение, превышения напряжения, перекосы и нарушения последовательности фаз в питающей сети.

Автоматика не позволяет пуск водогрейного котла КВр при выходе за пределы аварийных параметров, полностью или частично блокирует работу и запуск тягодутьевого оборудования.

Автоматическое поддержание температуры производятся путем автоматического управления (включения, выключения) вентилятора, подающего воздух для горения.

Купить автоматику водогрейного котла с вентилятором и дымососом

Для того чтобы купить автоматику безопасности водогрейного котла с вентилятором и дымососом, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Комплект поставки

Дополнительно потребуется

Схема подключения и монтаж

Дополнительные услуги

Сертификаты и гарантии

.jpg

Сертификат на щит управления

Отзывы о продукции

Отзыва о товаре пока нет, будьте первыми!

Видео обзор

Котловая автоматика используется в целях управления котлами и модульными котельными, а также другого котельного оборудования. Котловая автоматика включает в себя щит управления и контрольно-измерительные приборы.

Youtube канал

Rutube канал

Смотреть видеообзор на

Вопрос ответ

Не ввел котельную в эксплуатацию. Что мне за это будет?

Ответственность за отсутствие разрешения на допуск котельной в эксплуатацию

Надзор за соблюдением требований ПТЭТЭ в организациях независимо от форм собственности и ведомственной принадлежности осуществляют органы государственного энергетического надзора. п 1.6. ПТЭТЭ. За несоблюдение ПТЭТЭ Ростехнадзор привлекает организации к ответсвенности по следующим статьям КоАП:

КоАП РФ Статья 9.9. Ввод в эксплуатацию топливо- и энергопотребляющих объектов без разрешения соответствующих органов осуществляющих государственный надзор на указанных объектах,

влечет наложение административного штрафа на должностных лиц в размере от одной тысячи до двух тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от одной тысячи до двух тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от десяти тысяч до двадцати тысяч рублей или административное приостановление деятельности на срок до девяноста суток.

Также есть еще Статья 9.11. КоАП РФ, которая предусматривает аналогичную ответственность за несоблюдение ПТЭТЭ во время эксплуатации.

Статья 9.11. Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки

влечет наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей;
на должностных лиц - от двух тысяч до четырех тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от двух тысяч до четырех тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от двадцати тысяч до сорока тысяч рублей или административное приостановление деятельности на срок до девяноста суток.

Какие котельные требуют допуск РТН в эксплуатацию:

Водогрейные и паровые котельные, в том числе блочно модульные котельные установки эксплуатируются в соответствии с "Правилами технической эксплуатации тепловых энергоустановок" Утвержденными приказом №115 от 24 марта 2003 г. (Далее ПТЭТЭ)

ПТЭТЭ распространяются на:

производственные, производственно-отопительные и отопительные котельные с абсолютным давлением пара не более 4,0 МПа и с температурой воды не более 200 град. С на всех видах органического топлива, а также с использованием нетрадиционных возобновляемых энергетических ресурсов;
паровые и водяные тепловых сетей всех назначений, включая насосные станции, системы сбора и возврата конденсата, и других сетевых сооружений;
системы теплопотребления всех назначений (технологических, отопительных, вентиляционных, горячего водоснабжения, кондиционирования воздуха, теплопотребляющих агрегатов, тепловых сетей потребителей, тепловых пунктов, других сооружений аналогичного назначения.

Приемка и допуск в эксплуатацию котельных:

Согласно ПТЭТЭ:

2.4.1. Новые или реконструированные тепловые энергоустановки принимаются в эксплуатацию в порядке, установленном ПТЭТЭ.

2.4.11. Включение в работу тепловых энергоустановок производится после их допуска в эксплуатацию.

2.4.2. Допуск в эксплуатацию новых и реконструированных тепловых энергоустановок осуществляют органы государственного энергетического надзора на основании действующих нормативно-технических документов.

Таким образом, исходя из приведенных норм, запрещается производить подключение объектов к сетям инженерно-технического обеспечения и осуществлять подачу коммунальных ресурсов без допуска в эксплуатацию тепловых энергоустановок органами энергетического надзора.

Порядок организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок и тепловых сетей (далее – Порядок) установлен приказом Федеральной службы по экологическому, технологическому и атомному надзору от 7 апреля 2008 г. № 212, зарегистрирован в Минюсте РФ 28 апреля 2008 г. № 11597 (РД 12-08-2008).

Вышеперечисленный документ не содержат требований о минимальной или максимальной нагрузке теплового пункта, при которой необходимо получать разрешение на допуск в эксплуатацию, соответственно необходимо получать разрешение на допуск в эксплуатацию новых или реконструированных тепловых энергоустановок, вне зависимости от их тепловой нагрузки.

Как проводится гидравлическое испытание котла

Гидравлические испытания водогрейного котла

1.1. Гидравлическому испытанию подлежат все новые или реконструированные тепловые энергоустановки после завершения монтажных работ.

1.2. Опрессовка и гидравлическое испытание котлов проводится давлением не менее 1,25 Рраб.

1.3. Опрессовка и гидравлическое испытание котлов проводиться водой температурой не ниже 5 ⁰С и не выше 40 ⁰С. Применение холодной воды (5-15 ⁰С) для испытаний может вызывать выпадения влаги на поверхностях объекта испытаний. Применение воды температуры выше 40 ⁰С может быть травмоопасно. Используемая для гидравлического испытания вода не должна загрязнять объект или вызывать интенсивную коррозию.

1.4. Проведение гидравлических испытаний котлов на плотность проводятся в следующем порядке:

Заполнить водой теплосети котельной и котел.
Спустить воздух системы теплосетей и котла через воздушники, установленные в верхних точках.
Котел отключить от действующих теплосетей, закрыв запорную арматуру или установить заглушку на прямом и обратном трубопроводе теплосети.

Установить пробное давление: включить циркуляционный и подпиточный насосы. Давление следует поднимать равномерно до достижения пробного. Общее время подъема давления должно быть не менее 10 мин.
Время выдержки под пробным давлением должно быть не менее 10 мин.
После выдержки под пробным давлением давление снижают до рабочего.

Давление воды при испытании контролируется по манометрам, установленными на подводящем и отводящем трубопроводах котла согласно приложению А.

1.5. Контролируемые параметры при гидравлических испытаниях:

Показания манометров. Падения давления не допускается в течении выдержки пробным давлениям;

В случае выявления падения давления согласно показаниям манометров, проводиться визуальный контроль.

Визуальный контроль. После снижения давления до рабочего не допускается видимых остаточных деформаций, трещин или признаков разрыва, течи в сварных и разъемных соединениях и в основном металле.

Манометры и показывающие приборы, должны быть установлены согласно схеме.

Акт гидравлического испытания котлов образец
№	«___» ________ 20___ г.
Начальник производства	фамилия, инициалы
Мастер смены	фамилия, инициалы
Работник, проводивший испытания	фамилия, инициалы
Произвели осмотр и проверку качества сборки	наименование изделия, заводской номер
и составили акт о нижеследующем:
1. Сборка	наименование изделия, вид проектной, технологической документации
2. В процессе сборки внесены следующие отступления от технической документации	перечень отступлений
согласованные	должность, фамилия, инициалы
3. Котел испытан гидростатическим методом пробным давлением	_____МПа (_____кгс/см2) в течении _______мин.
4. В течение времени нахождения под пробным давлением падение давления	наблюдалось или не наблюдалось
5. В течение времени нахождения под максимальным рабочим давлением ___МПа (___кгс/см2)	отсутствие или наличие дефектов
Принято решение:
Котел (признается или не признается) выдержавшим испытание гидростатическим методом.
Начальник производства	фамилия, инициалы, подпись
Мастер смены	фамилия, инициалы, подпись
Работник, проводивший испытания	фамилия, инициалы, подпись
