Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Работает на самотяге, дымосос не требуется даже при плюсовых температурах
Температура пара до 115 °С, не требует регистрации в РОСТЕХНАДЗОРЕ

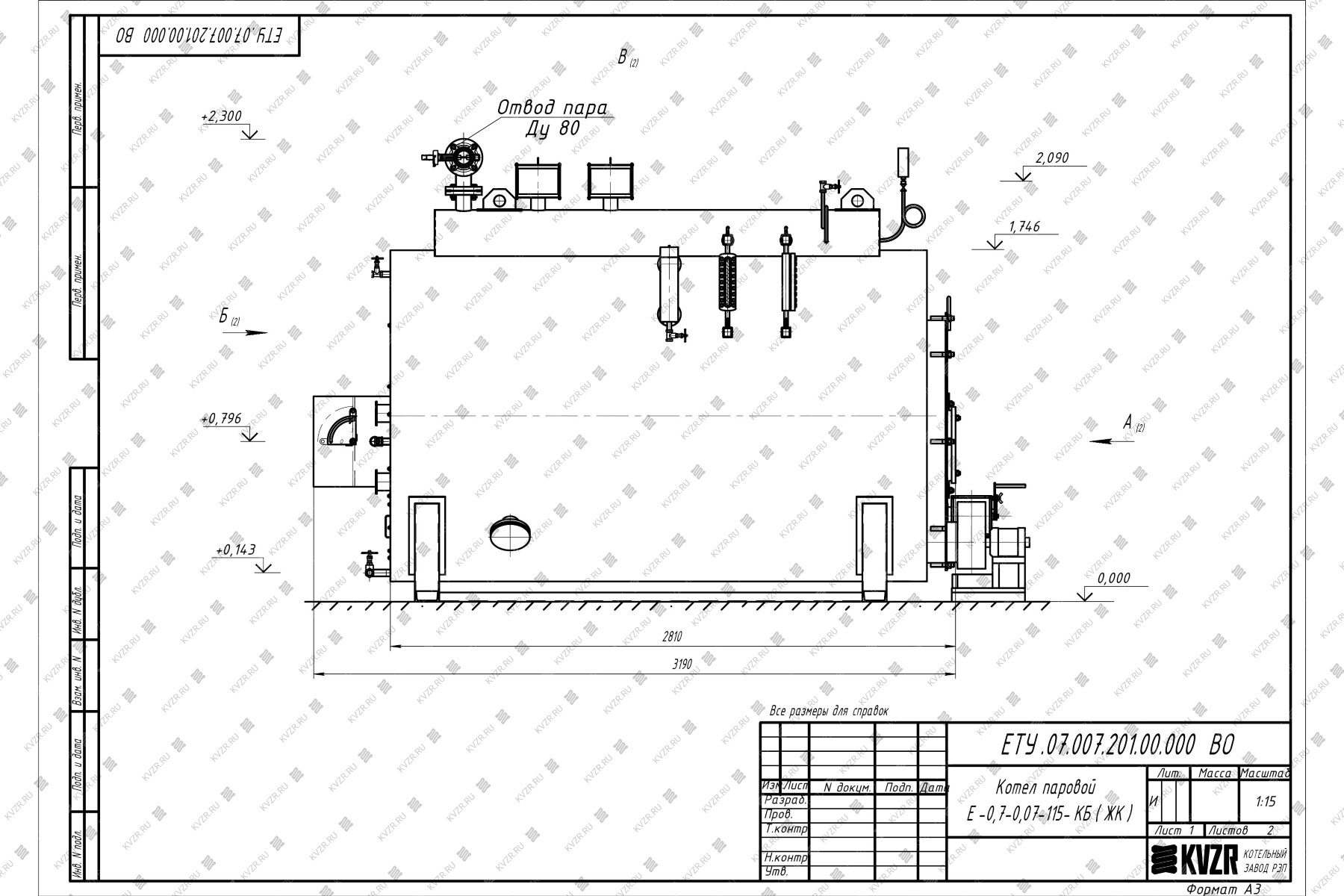

Паровой котел КП 700 на угле чертеж

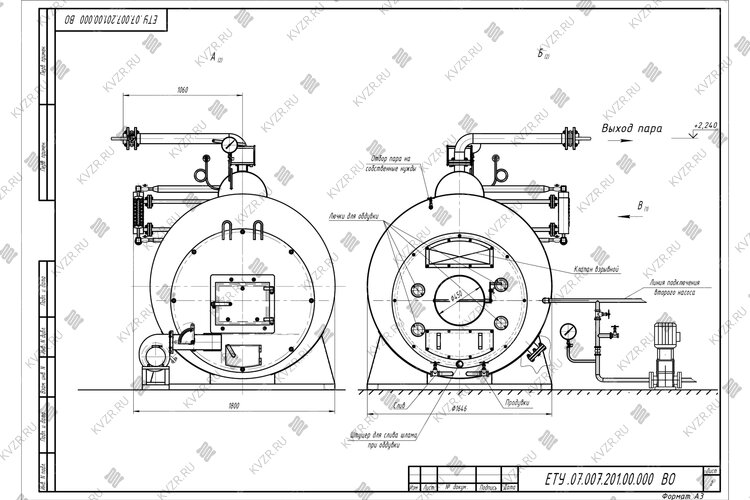

Котел паровой КП 700 на угле чертеж
Технические характеристики парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного
Расход УГЛЯ при максимальной нагрузке котла, кг/ч115
Расход условного топлива, кг/ч86
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
Давление пара, не более, (кгс/см²)0.7
Полный объем котла, м³2.8
Объем паровой части, м³0.28
Аэродинамическое сопротивление, Па (мм. вод. ст.)6.7 (0.67)
Тяга Естественная
Объем топочной камеры, м³1.52
Размер топочной камеры, длина*ширина*высота, мм1765х1100х850
Активная площадь решетки горения, м²1.61
Присоединительные размеры выхода пара, Ду80
Присоединительные размеры по водяному тракту, Ду32
Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм450
Габаритные размеры котла, длина*ширина*высота, мм3200х1800х2100
Масса, кг2800
Марка STEAMEXPERT
Энергоэффективность Высокая
Паровой котел мощностью 700 кг пара в час на твердом топливе
Предназначен для получения насыщенного пара низкого давления 700 кг пара в час - температурой не более 115 °С и давлением не более 0,07 МПа, 0,7 кгс/cм² или 0,7 бар, мощность 0,52 МВт. Применяют твердотопливные паровые котлы 0,7 т пара в час строительные организации, бетонные заводы, ЖБИ, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, предприятия нефтегазовой промышленности и сельского хозяйства в животноводстве, птицеводстве.
Паровые котлы КП 0.7-115-0.07 КБ твердотопливные благодаря низкому давлению не подлежат обязательной регистрации в органах Ростехнадзора.
Твердотопливные паровые котлы 0.7 т 0.07 МПа 115 ºС марки STEAMEXPERT имеют следующие преимущества
Исключен вынос капель воды с технологические трубопроводы благодаря большой поверхности испарения и наличию сепаратора пара
Стабильная непрерывная выработка пара требуемых параметров при любой нагрузке благодаря большой паросборной камере - до 15 % от общего объема
Высокая скорость образования пара благодаря эффективной конвективной части котла
Возможность подпитки котла холодной водой +5°С благодаря большому водяному объему и отсутствию температурных колебаний в трубной системе
Повышенная надежность конструкции благодаря отсутствию неравномерных температурных расширений в жаровой трубе и трубной части теплообменника
Внешние поверхности нагрева очищаются паром без остановки котла
Внутренние поверхности нагрева не имеют горизонтальных участков и позволяют дренировать и очищать котел от выпадающего в процессе работы шлама без остановки парообразования
Котел 700 кг пара работает на самотяге, дымосос не требуется даже при плюсовых температурах
Конструкция, устройство и принцип работы паровых твердотопливных котлов 700 кг пара
Конструкция паровых котлов марки STEAMEXPERT существенно отличается от дымогарных многоходовых котлов марки КП, КПр.
Твердотопливный паровой котел STEAMEXPERT КП 700-0,07-115 - энергоэффективный, жаротрубный, горизонтальный, компактный, круглый, с естественной циркуляцией и высоким КПД.
Теплообменник изготавливается из двух стальных цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и конвективными трубами. В верхней части теплообменника приварен паросборник, представляющий собой полуцилиндр. Конвективный трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в паросборной камере, далее через паропровод направляется потребителю на технологические нужды. Дымовые газы проходят через трубный пучок и выходят в верхней части котла. В передней части жаровой трубы размещена топка с чугунными колосниками для каменного и бурого угля, а в задней части - конвективный пучок труб. Топливо загружается вручную, паропроизводительность регулируется путем увеличения или уменьшения количества загружаемого в топку угля. Температура сухого насыщенного пара низкого давления регулируется изменением давления пара, чем ниже давление пара, тем ниже температура. Для безопасности работы в передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Благодаря оптимальной конструкции энергоэффективный паровой котел 0.7 т на твердом топливе работает на самотяге, дымосос не требуется.
Комплектация паровых котлов 700 кг пара в час 0.07 МПа на твердом топливе
В моделях котлов для сжигания твердого топлива устанавливается неподвижная колосниковая решетка.
Цена на паровые производственные котлы 0.7 т пара и давлением 0.07 МПа на твердом топливе включает полный комплект - манометры, указатели уровня с кранами, предохранительные клапаны, паровые и продувочные вентили, вентилятор поддува, щит управления. Насосы и автоматика поставляются дополнительно.
Монтаж твердотопливных паровых котлов 0.7 т 0.07 МПа
Энергоэффективные котлы 700 кг 0.07 МПа 115 ºС для производства пара на твердом топливе поставляются блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность. Котел подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Для твердотопливных установок подсоединяется вентилятор. Дымосос для работы и получения пара не требуется, за исключением случая, когда вы хотите установить золоуловитель. Подключается котельная автоматика. Типовые монтажные схемы вы можете изучить в разделе схемы подключения данного товара.
Для перевода парового котла КП 700 в водогрейный режим достаточно изменить схему подключения котла и установить другие предохранительные клапаны или купить на нашем заводе готовый комплект котел КВ 700 в водогрейном режиме.
Купить паровой котел 700 кг - 115 ºС на твердом топливе
Мы производим и поставляем промышленные паровые котлы 700 кг пара на твердом топливе во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, Киргизии. Доставка может осуществляться транспортными компаниями, авто и железнодорожным транспортом. Оперативно рассчитаем стоимость парового котла 0.7 т пара в час с доставкой после получения вашего запроса. Для того чтобы купить твердотопливный паровой котел 700 кг пара, свяжитесь с отделом сбыта по телефону (38-52) 29-97-41 (42), либо оформите заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Цена парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного включает в себя запорную арматуру и КИП в пределах котла, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Для эффективной и надежной работы парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного вам потребуется дополнительное оборудование - автоматика и 2 насоса (один рабочий, второй резервный). Мы предлагаем рассмотреть типовые варианты комплектации.
По необходимости устанавливаются золоуловители и водоподготовительное оборудование. Водоподготовка выбирается на основании анализа воды.
Типовую схему монтажа и обвязки котла вы можете посмотреть во вкладке схемы подключения.
Производим газоходы по индивидуальному заказу согласно схеме компоновки котельной. Системы газоходов могут включать в себя:
шиберы;
газоходы различного сечения;
переходы;
тройники;
карманы всасывающие дымососов.
Энергоэффективный твердотопливный паровой котел 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 (кгс/cм²), предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0.07 0,7 МПа 0.7 кгс/cм² для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
Для правильного подключения парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного относятся:
питательные насосы (1 рабочий, 2 резервный);
бак запаса воды;
охладитель проб отбора воды;
система водоподготовки котловой воды.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
Схема парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного
В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапаны и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с котла при заполнении водой при подготовке к работе.
К фронтовой плите крепится воздуховод и вентилятор для подачи воздуха в топку котла под колосниковую решетку.
На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан.
Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.
Система питания парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного
При работе котла питание водой парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного производится через штуцер.
Подпитка котла ведется из питательного бака через насос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном.
Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан.
На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство.
На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия.
На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса внизу у котла имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
Отвод пара парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного
Предохранительные клапаны предназначены для стравливания давления в котле при превышении допустимого значения. На котле установлено самопритирающиеся предохранительных клапана пропускной способностью не менее часовой производительности котле.
Принцип работы клапана состоит в том, что при достижении паром номинального давления избыток пара выходит наружу. Клапана оборудованы ручным приводом для открывания при проверке их на срабатывание.
Щит управления совместно с электрооборудованием предназначен для управления работой парового котла 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 кгс/cм² твердотопливного и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.
На паросборной камере устанавливается один электроконтактный манометр. При монтаже манометра, показывающего давление пара в котле, должна быть предусмотрена установка трехходового крана между манометром и сифонным устройством. Допускается установка других устройств, позволяющих контролировать показания рабочего манометра, путем подключения в систему контрольного манометра. Электроконтактный манометр выполняет роль датчика давления и предназначен для отключения дутьевого вентилятора и включения аварийной сигнализации при достижении паром предельно допустимого давления.
Датчик уровней служит для подачи команды на включение и отключение питательного насоса котла в процессе работы.
Указатель уровня воды предназначен для визуального контроля за уровнем воды при работе котла. На корпусе указателя крепится рамка или наносятся метки, указывающие верхний и нижний уровень воды.
Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Гарантийный срок на твердотопливный паровой котел 700 кг / 0.7 т пара -115 °С -0,07 МПа / 0,7 (кгс/cм²) 24 месяца.
