Котлы с топкой ТЛПХ

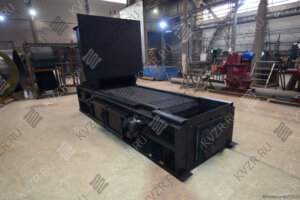

Водогрейные котлы с топкой ТЛПХ механической топкой с ленточной колосниковой решеткой прямого хода применяются в стационарных котельных с механизированными топливоподачей и золошлакоудалением либо в механизированных модульных и транспортабельных котельных.

Топливо подается в котельную с помощью скипового подъемника либо скребкового или ленточного транспортера.

Водогрейные котлы КВм с топкой ТЛПХ работают в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь.

Температура нагрева воды в водогрейных котлах КВм 95-115 °С.

Параметры котлов с топкой ТЛПХ

Принцип работы водогрейных котлов с ТЛПХ

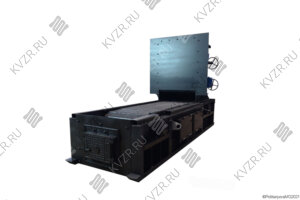

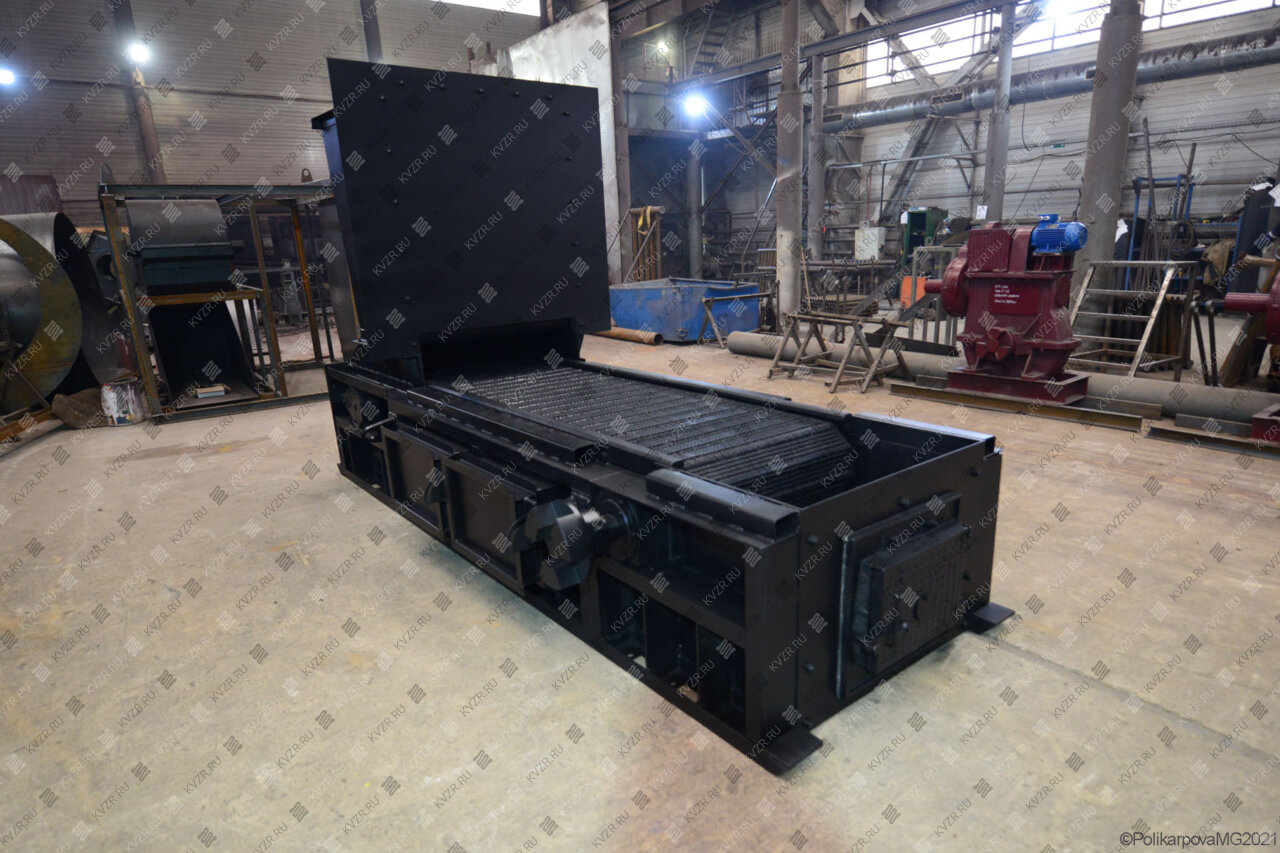

Топливо подается в котельную с помощью скипового подъемника либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер топки ТЛПХ. Топливо через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи.

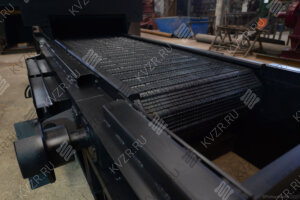

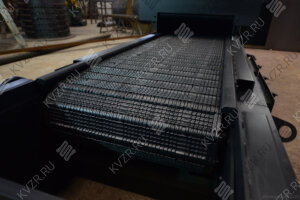

Под решеткой организованы камеры (зоны), куда вентилятором подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Зола и шлак сбрасываются в канал золошлакоудаления.

Устройство стальных водогрейных котлов с топкой ТЛПХ

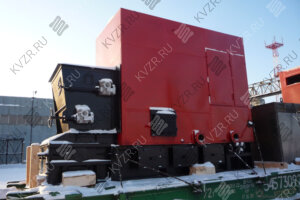

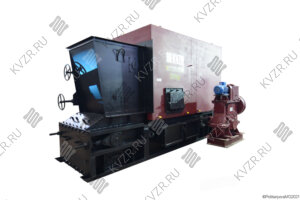

Котлы КВм с механическими топками ТЛПХ выполняются двухблочными: котел и топка. Топка и котельный блок легко стыкуются на монтаже.

Котельные блоки под механическую топку ТЛПХ представляют собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева) выполненной из стальных труб, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью.

Котлы с ТЛПХ имеют П-образную сомкнутую компоновку. Горячие газы получаемые в процессе сгорания топлива поступает в конвективную часть, проходят два хода и выходят через газоход в верхней части задней стенки котла. Сверху конвективной части имеется люк для очистки конвективных поверхностей нагрева от сажистых отложений.

Преимущества водогрейных котлов с ТЛПХ

Котлы КВм с механическими топками ТЛПХ производства Котельный завод «РЭП» имеют ряд конструктивных особенностей, позволяющих получить высокие эксплуатационные преимущества. Большой объем топочной камеры и механизм подачи воздуха, позволяет достигнуть максимального снижения механического и химического недожега, всегда присутствующего при слоевом сжигании топлива, а также снизить температуру уходящих газов достаточно, чтобы топливные частицы, случайно выносимые в конвективные поверхности нагрева, перешли в твердое состояние и не налипали на конвективные поверхности нагрева.

Чистые от сажистых отложений конвективные поверхности нагрева также способствуют повышению общего КПД котла и снижению температуры уходящих газов. Развитая конвективная поверхность водогрейного котла обеспечивает охлаждение температуры уходящих газов ниже 200 °С, все это в совокупности обеспечивает КПД котла с топкой ТЛПХ более 80-82 %.

Комплектация котлов с ТЛПХ

Котлы с ТЛПХ комплектуются запорной арматурой, приборами КИП, вентилятором поддува, щитом автоматики топки. Дымосос подбирается индивидуально, отдельно на котел или на группу, в зависимости от вида топлива. В случае необходимости очистки дымовых газов за котлы КВм устанавливаются с золоуловителями ЗУ. Дымовые газы после золоуловителя поступают в газоходы котельной и далее в дымовую трубу.

Водогрейные котлы с ТЛПХ - модельный ряд

Водогрейные котлы с топкой ТШПМ производимые ООО Котельный завод "РЭП" - КВм-1,6 ТЛПХ, КВм-2,0 ТЛПХ, КВм-2,5 ТЛПХ, КВм-3,0 ТЛПХ, КВм-3,5 ТЛПХ, КВм-4,0 ТЛПХ.

Купить котел с топкой ТЛПХ

Для того что бы купить котел с топкой ТЛПХ вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
