Котел 1.5 с ОУР
Водогрейный котел 1.5 с топкой ОУР. Температура 115 °С, давлением до 0,6 МПа, применяется в системах централизованного теплоснабжения и горячего водоснабжения. Топливо: уголь
В наличии на складе: CITY_USER.
Цена за Котел 1.5 ОУР:
418 000p Купить
Цена за комплект (Посмотреть комплект):
449 880p Купить
Купить в один клик Купить
Получить скидку
у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Водогрейный котел 1.5 с ОУР

Водогрейный котел мощностью 1.5 МВт с топкой ОУР. Температура 115 °С, давлением до 0,6 МПа, применяется в системах централизованного теплоснабжения и горячего водоснабжения. Топливо: уголь

Технические характеристики.

Марка Котел КВр
Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6
Вид топки ОУР
Мощность, МВт 1.5
Мощность, Гкал 1.29
КПД, не менее, % 80
Аэродинамическое сопротивление, Па (мм. вод. ст.) 230
Температура уходящих газов, °C 220
Расход топлива, нм³/ч 297
Расход теплоносителя среды, м³/ч 52
Расход условного топлива, кг/ч 222
Отапливаемая площадь, м² 14500
Отапливаемый объем, м³ 43400
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
Температура воды, °C 70-115
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) Не более 0,07(0,7)
Габаритные размеры, длина*ширина*высота, мм 3304*1755*2150
Затвор Ду 100 Затвор Ду 100
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Вентиль Ду 15 Вентиль Ду 15
Количество: 4 штуки
Вентиль Ду 20 Вентиль Ду 20
Количество: 8 штук

Уточните информацию у менеджеров нашей фирмы

Особенности водогрейного котла 1.5 с топкой ОУР

  • КПД свыше 80 %, минимальный расход топлива;
  • компактные размеры;
  • быстрый выход на номинальную мощность - 2-4 часа;
  • запас по мощности 15 %, сверх номинальной;
  • минимальные требования к качеству питательной воды;
  • удобные люки для очистки поверхностей нагрева;
  • заводская гарантия 2 отопительных сезона.

Отопительные водогрейные котлы 1.5 с ОУР имеют систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивают хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котлов 1.5 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Котел 1.5 с ОУР

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел 1.5 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Стальные котлы 1.5 с ОУР изначально разработаны с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Описание топки ОУР

Топка ОУР применяется для слоевого сжигания твердого топлива: каменного, бурого угля и дров. ОУР – это низ топочной части котла. Для котлов небольшой мощности она выполняется моноблочной с котлом. Рама топки представляет собой ряд труб, по которым движется нагреваемая в котле вода, между которыми вварены полосы металла с отверстиями для подачи воздуха в топку. На решетке ОУР происходит сгорание топлива. За счет движения теплоносителя и воздуха трубы топки охлаждаются. Маленькие отверстия в полосе не дают проваливаться в зольник недогоревшему топливу.

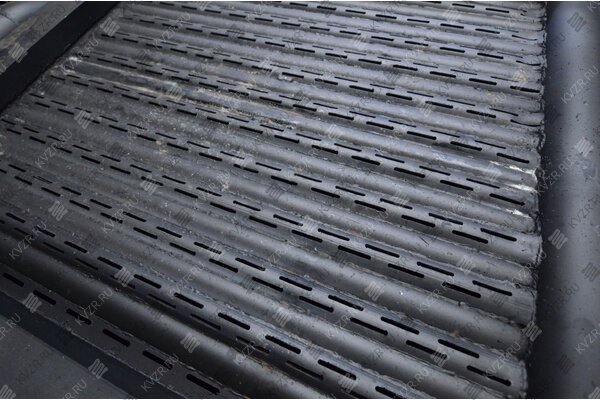

Топка ОУР

Топка котла ОУР имеет преимущество перед традиционной колосниковой топкой за счет более равномерно распределяемой области подачи воздуха в слой топлива и отсутствия провала золы в нижний короб котла. Механический и химический недожог топлива в котлах 1.5 с топкой ОУР меньше, чем в традиционных. Особенно эффективно применение ОУР для сжигания древесного топлива и бурых низкокалорийных углей.

Данные топочные устройства требовательны к стабильному энергоснабжению котельной. В случае отключения электроэнергии необходимо оперативно произвести выгреб горящего топлива с решетки, так как она может быть деформирована из-за перегрева.

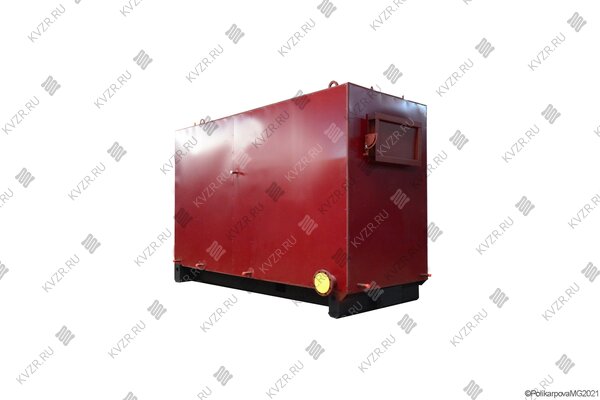

Устройство водогрейного котла 1.5 ОУР

Водогрейный твердотопливный котел 1.5 с топкой ОУР, предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейные котлы 1.5 выполнены моноблоком – блок котла и ручная топка ОУР. Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм и выполнена газоплотной путем плавникового оребрения.

Устройство водогрейного котла 1.5 ОУР

Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.

Под решеткой котельный блок имеет воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы. Топливо забрасывают равномерным слоем в топку ОУР через загрузочное окно, закрывающееся топочной дверцей. В котлах с топкой ОУР выгруз шлака производят через топочную дверцу.

В случае необходимости сжигания резервного топлива дров, в базовой модели котла 1.5 устанавливается вторая топочная дверь.

Комплект поставки котла 1.5 с ОУР

Котел стальной водогрейный 1.5 поставляется готовым блоком в обшивке с чугунной топочной дверкой и топкой ОУР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы 1.5 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел 1.5 работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел 1.5 с ОУР либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование котлов 1.5 с ОУР

Осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла

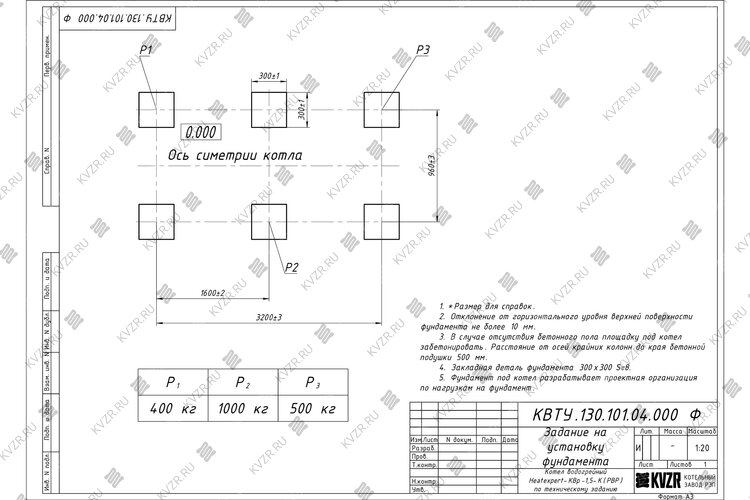

Отопительный котел 1.5 с ОУР поставляется единым блоком максимальной заводской готовности. Котел устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход.

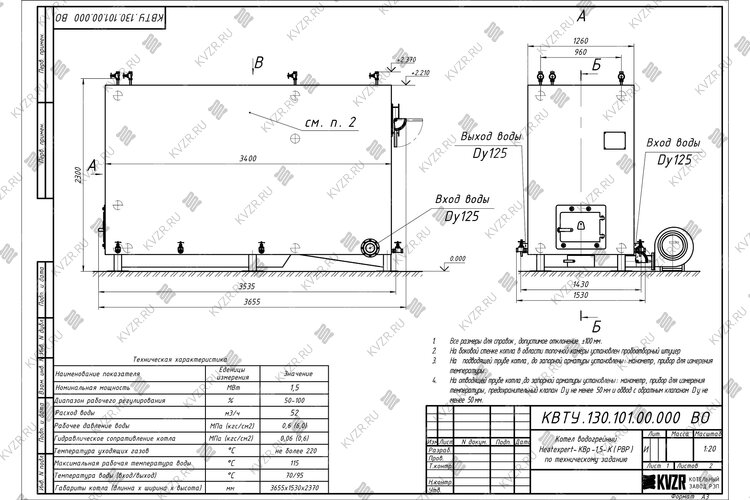

Котел 1.5 с топкой ОУР. Схема водогрейного котла

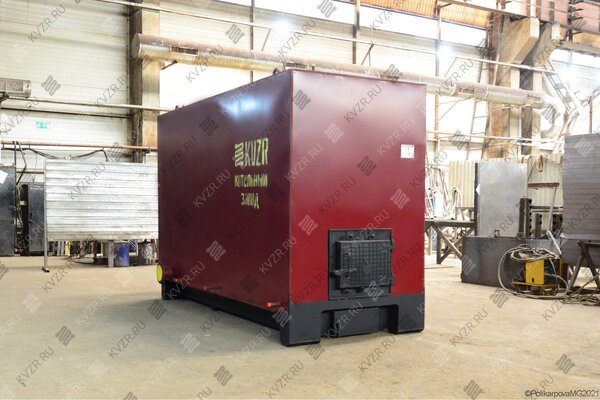

Котел 1.5 с ОУР

Купить котел 1.5 с ОУР

Для того что бы купить отопительный котел 1.5 МВт с ОУР вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
