Котел 4000 КВт

Водогрейный котел 4000 КВт. Отапливаемый объем 120000 м³. Виды топлива газ, дизель, мазут, уголь.
В наличии на складе: CITY_USER.
Цена за Котел 4000 КВт:
1 550 000p Положить в корзину
Цена за комплект (Посмотреть комплект):
1 616 936p Положить в корзину
Купить в один клик Купить
Получить скидку
у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Водогрейные котлы в наличии!!!

Водогрейный котел 4000 КВт для отопления производственных, административных и жилых зданий.

Сопутствующие товары
Автоматика топки Автоматика топки
90 000p
В корзину В 1 клик
В избранное
Сравнить
Автоматика механической топки с шурующей планкой ТШПМ с эмпирическим (полуторным) ходом шурующей планки. Предназначена для топок ТШПМ 2,0, 2,5.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Скиповый подъемник Скиповый подъемник
200 000p
В корзину В 1 клик
В избранное
Сравнить
Скиповый подъемник СКИП применяется для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла, в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоудаление Золоудаление
20 000p
В корзину В 1 клик
В избранное
Сравнить
Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами для перемещения золы и шлака при помощи скребков по неподвижному желобу в бункер золы и шлака или отвал. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Транспортер ленточный Транспортер ленточный
20 000p
В корзину В 1 клик
В избранное
Сравнить
Ленточные транспортёры предназначены для перемещения любых насыпных грузов: песок, камни, уголь, компост, порошок, мука, крупы и многих других. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
ЦН-15-500-2УП ЦН-15-500-2УП
78 000p
В корзину В 1 клик
В избранное
Сравнить
Циклон ЦН-15-500-2УП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха. Циклон ЦН-15-500-2УП является самым простым видом пылеуловителей и работает используя действие центробежной силы.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дробилка ДО-1М Дробилка ДО-1М
570 000p
В корзину В 1 клик
В избранное
Сравнить
Дробилка ДО-1М предназначена для установки в систему подготовки топлива паровых и водогрейных котельных.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 1000 Дымовая труба 1000
700 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 1000 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Топка механическая с ленточной колосниковой решеткой прямого хода ТЛПХ -1,1-4,25 предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д. Применяется с водогрейными котлами и в промышленных печах.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 9/1500 Дымосос 9/1500
98 000p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 9/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 10/1500 Дымосос 10/1500
140 000p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 10/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-BL 80/160-18.5/2 циркуляционный. Производительность 138 м³/ч, мощность электродвигателя 18.5 кВт, напор 29.5 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 1603N 3 - 400 подпиточный. Производительность 12.2 м³/ч, мощность электродвигателя 2.2 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 65-50-160 К 65-50-160
30 100p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 65-50-160 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Теплопроизводительность, Мвт 4
Марка Котел 4000 КВт
Температура уходящих газов, °C 200
Отапливаемая площадь, м² 40000
Отапливаемый объем, м³ 120000
Тяга Уравновешенная
Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6 (3.0-6.0)
Вентиль Ду 20 Вентиль Ду 20
Количество: 9 штук
Вентиль Ду 25 Вентиль Ду 25
Количество: 7 штук
Затвор Ду 200 Затвор Ду 200
Количество: 2 штуки
Клапан Ду 80 Клапан Ду 80
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Дверка топочная Дверка топочная
8 580p
В корзину В 1 клик
В избранное
Сравнить
Дверка топочная чугунная устанавливается на водогрейные котлы КВр, КВм, а также паровые котлы КП.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 520*220 Колосник 520*220
1 800p
В корзину В 1 клик
В избранное
Сравнить
Колосники чугунные 520*220 применяются в слоевых топках твердотопливных водогрейных и паровых котлов. Чтобы поддерживать в топке устойчивый слой горящего топлива, дров, угля или брикетов, из колосников собираются колосниковые решетки.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Виртуальный тур нашего завода

Цена на котлы 4000 КВт ПРАЙС-ЛИСТ
Опросный лист на котел водогрейный

Котел 4000 КВт

Водогрейные котлы мощностью 4000 КВт выполняются на различных видах топлива, в зависимости от этого имеют различное конструктивное исполнение и топочную камеру.

Котельный завод "РЭП" выпускает широчайший модельный ряд котлов данной мощности:

Водогрейные котлы 4000 КВт выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт".

Котлы работают с принудительной циркуляцией в закрытых и открытых системах теплоснабжения:

Котел 4000 КВт имеет следующие технические характеристики:

  • мощность - 4000 КВт/ 34 МВт/ 3,44 ГКал;
  • температура на выходе из котла 95 -115 °С;
  • давление теплоносителя до 0,6 МПа;
  • отапливаемая площадь от 40000 м2;
  • отапливаемый объем от 120000 м3
  • циркуляция принудительная;
  • требуемый расход воды через котел - 138 м3/час.

Водогрейный котел 4000 КВт. Устройство

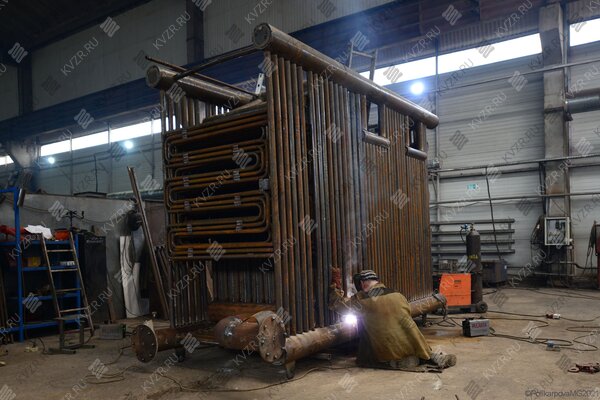

Котлы 4000 КВт гладкотрубные. Котельный блок состоит из топочной камеры и конвективного двухходового блока. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. В котле предусмотрены люки для чистки и обслуживания трубной системы.

Твердотопливный котел 4000 КВт имеет слоевую топку и топочную дверку для загрузки топлива и обслуживания процесса горения.

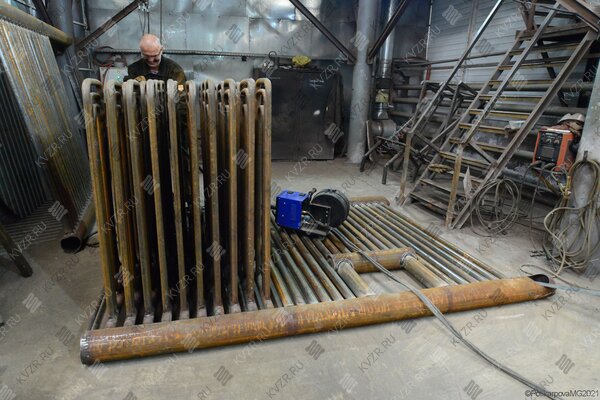

Трубная система котла состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Проем для подачи топлива выполнен на фронтовой панели. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей.

Циркуляция воды в котле организована по многоходовой схеме. Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками. Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями. Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера.

Устройство котла обеспечивает максимальную монтажную готовность. Монтаж заключается в установке котельного блока на ровную поверхность пола, подключение теплоносителя и подсоединения газохода.

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла. После выхода газов из котла, по газоходам котельной они двигаются в дымовую трубу и далее в атмосферу. Есть определенные требования к устройству дымовой трубы по сечению и высоте. Диаметр дымовой трубы должен обеспечивать свободный проход всего объема дымовых газов, а высота должна быть достаточной для образования тяги и рассеивания образующихся в процессе сжигания топлива вредных веществ. Расчет требуемой дымовой трубы проводят специалисты нашего завода.

В зависимости от вида сжигаемого топлива водогрейный котел мощностью 4000 КВт имеет различное устройство.

Твердотопливный котел 4000 КВт. Принцип работы

Модели твердотопливных котлов мощностью 4000 КВт производства Котельный завод "РЭП" имеют компактные размеры и легко размещаются в отопительных котельных.

Водогрейные котлы 4000 КВт с топкой с поворотными колосниками РПК

Конструкция водогрейных котлов с ручной топкой выполнена двублочными блок котла и топка с поворотными колосниками. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу на фронте котла и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте колосников. Удаление шлака производится транспортером шлакозолоудаления или с помощью тележки.  Под решеткой также устроен воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы.

Повороные колосники фото

Топка РПК

Для очистки топки РПК от шлака колосники поворачиваются и шлак со всей секции сбрасывается в шлаковый бункер, установленный под решеткой и далее в канал шлакозолоудаления. На колосниковой решетке с поворотными колосниками с решетки после выжига удаляется весь шлак. Топка РПК может быть выполнена с передним, задним и средним выгрузом шлака, в зависимости от схемы котельной.

Водогрейные котлы 4000 КВт с топкой ЗП РПК

Водогрейные котлы с топками ЗП РПК поставляются двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подается транспортером топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Топка с поворотными колосниками устроена и обслуживается вручную как описано выше.

Котлы с ЗП РПК

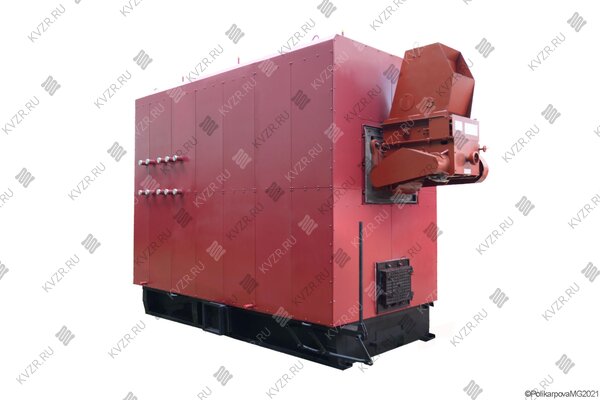

Водогрейные котлы 4000 КВт КВм с топкой ТШПМ

При поставке водогрейного котла с механической топкой с шурующей планкой ТШПМ котел устанавливается на топку. Сбоку топочного блока предусмотрена дверка для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТШПМ подает транспортер топливоподачи. Удаление шлака с топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Так как для работы данного котла требуется механизация котельной, цена котла 4000 КВт с ТШПМ и его оборудования в котельной значительно выше, чем у предыдущих вариантов.

Водогрейные котлы с ТШПМ

Водогрейные котлы КВм с топкой ТЛПХ

При поставке водогрейного котла с механической топкой прямого хода ТЛПх блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТЛПх подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Цена на котле 4000 КВт является самой высокой в линейке твердотопливных котлов, но она опрадывается эффективностью сжигания топлива.

Котлы с ТЛПХ

Газовый котел 4000 КВт

Газовый котел 4000 КВт производство Котельный завод РЭП также выполнятся гладкотрубным. Топочная камера располагается снизу, сверху размещаются конвективные пакеты. Блок котла обшивается теплоизоляцией и стальным листом. В котле обязательно присутствует взрывной клапан для обеспечения безопасности котла. На фронте котла выполняется отверстие под амбразуру горелки. Горелки, с которыми могут работать котлы КВа - импортные и отечественные.

Фото котла 3500 Квт газового

 Газовый котел 4000 кВт

Комплект поставки

Водогрейный котел 4000 КВт поставляется готовым блоком в обшивке. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

  • Котельный блок 4000 КВт -1 шт
  • Топочное устройство - 1шт
  • Затвор чугунный 100*16  - 2 шт
  • Клапан предохранительный VT.1831 Ду50 Ру16 - 3 шт
  • Манометр МП160 10,0 кгс/см2 с трехходовым  краном  - 2 шт
  • Термометр ТТЖО+150 240/163 в оправе  - 2 шт
  • Вентили дренажные и продувочные – комплект

Твердотопливный котел 4000 КВт дополнительно комплектуется:

  • Чугунными колосниками - комплект
  • Вентилятором ВЦ-14-46 №4 с дв.5,5/1500 - 1 шт

Кроме того котел 3500 КВт может быть выполнен в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительно для подключения котла вам потребуются

Автоматика в котлы 4000 КВт

  • Твердотопливный котел 4000 КВт работает с дымососом ДН 8 с дв. 15 при сжигании каменного и дымососом ДН 6,3 с дв. 5,5/1500 при сжигании бурого угля.
  • При необходимости за котлом перед дымососом может устанавливаться циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15.
  • Для обеспечения циркуляции воды через котел 4000 КВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
  • Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
  • горелка устанавливается импортная или отечественная (для газового котла).

Также для подключения водогрейного котла и надежной работы системы отопления вам потребуются:

  • бак запаса воды;
  • мембранный (расширительный) бак (по расчету);
  • система вентиляция котельной;
  • система учета тепла;

Дополнительное оборудование для котельной с теплообменниками:

  • насос котлового контура (основной и резервный)
  • теплообменник
  • система водоподготовки.

Котел 4000 КВт на твердом топливе, вы сможете подключить самостоятельно, руководствуясь

  • типовыми схемами;
  • инструкцией по эксплуатации котла;
  • «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)»;
  • СП 89.13330.2012 " Котельные установки. Актуализированная редакция СНиП II-35-76";
  • «Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)».



Подключение котла 4000 КВт

Газовый котел 4000 КВт подключается согласно проекту, выполняемому специализированной организацией. Ввод газового котла в эксплуатацию производится после получения разрешения на ввод в эксплуатацию Ростехнадзора.

Купить котел 4000 КВт

Для того что бы купить котел 4000 КВт вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции
