Котел КВм-0.93 с ТШПМ
Котел КВм-0.93 с топкой ТШПМ мощностью 0,93 МВт для отопительных и промышленных котельных. Топливо - твердое, уголь.
В наличии на складе: CITY_USER.
Цена за Котел КВм-0.93 с ТШПМ:
625 024p Купить
Цена за комплект (Посмотреть комплект):
654 000p Купить
Купить в один клик Купить
Получить скидку
у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Водогрейные котлы в наличии!

Водогрейные котлы, мощностью от 175 КВт до 4 МВт используются для отопления производственных, административных и жилых зданий. Котельный завод производит и поставляет весь перечень сопутствующего котельного оборудования- насосы, газоходы, автоматику, дымососы, дымовые трубы, циклоны и прочее. Специалисты нашего завода бесплатно подберут сопутствующее оборудование, а в случае необходимости, выполнят проектирование, монтаж и пуско-наладку котельной установки.

Технические характеристики.

Марка Котел КВм-0.93 с ТШПМ
Вид топки Механическая ТШПМ
КПД, не менее, % 80
Аэродинамическое сопротивление, Па (мм. вод. ст.) 290
Тепловая мощность, кВт 930
Мощность, МВт 0.9
Мощность, Гкал 0.8
Температура уходящих газов, °C 200
Расход топлива, нм³/ч 190
Расход теплоносителя среды, м³/ч 32
Расход условного топлива, кг/ч 140
Отапливаемая площадь, м² 9300
Отапливаемый объем, м³ 26000
Вид топлива Уголь
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 5230
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) не более 0,07 (0,7)
Габаритные размеры, длина*ширина*высота, мм 4585*1770*2575
Вентиль Ду 15 Вентиль Ду 15
Количество: 1 штука
Вентиль Ду 20 Вентиль Ду 20
Количество: 10 штук
Вентиль Ду 32 Вентиль Ду 32
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Затвор Ду 100 Затвор Ду 100
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Хомут стальной Ду38 Хомут стальной Ду38
Количество: 2 штуки

Уточните информацию у менеджеров нашей фирмы

Особенности водогрейного котла КВм-0.93 с ТШПМ

  • КПД свыше 80 %, минимальный расход топлива;
  • компактные размеры;
  • быстрый выход на номинальную мощность - 2-4 часа;
  • запас по мощности 15 %, сверх номинальной;
  • минимальные требования к качеству питательной воды;
  • удобные люки для очистки поверхностей нагрева;
  • заводская гарантия 2 отопительных сезона.

Водогрейный котел КВм-0.93 имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 0.93 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел КВм-0.93 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм-0.93 Гкал изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство водогрейного котла КВм-0.93

Водогрейный твердотопливный стальной отопительный котел КВм-0.93 с топкой ТШПМ мощностью 0.93 Гкал (0,93 МВт), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейные котлы КВм-0.93 Гкал выполнены двухблочными – блок котла и механическая топка ТШПМ-1,45. Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке.

Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Принцип работы водогрейного котла КВм-0.93 с топкой ТШПМ-1,45

Котел КВм-0.93 с ТШПМ устанавливается в котельных с механическим шлакоудалением и топливоподачей. С фронта блока котла КВм-0.93 устанавливается топка ТШПМ-1,45, блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора.

Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

Комплект поставки КВм-0.93 и ТШПМ

Котел стальной водогрейный КВм 0.93 ТШПМ поставляется готовым блоком в обшивке с чугунной топочной дверкой и топочным блоком ТШПМ. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 4 шт, манометры с кранами - 4 шт, дутьевой вентилятор - 1 шт, выключатель концевой - 2 шт, хомут стальной - 2 шт, рукав с нитяной оплеткой - 5 м.

Дополнительная комплектация

Комплект автоматики топки ТШПМ

Твердотопливный водогрейный котел КВм-0.93 с ТШПМ работает с дымососом ДН 3,5 с дв. 3/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально и бесплатно согласно опросному листу.

Для обеспечения циркуляции воды через котел КВм-0.93 с ТШПМ либо группу котлов применяется циркуляционный насос.

При необходимости очистки дымовых газов за котлом КВм 0.93 устанавливается золоуловитель ЗУ-0.93, либо циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Дымовая труба подбирается по техзаданию - на котел или на группу котлов.

Монтаж водогрейного котла КВм-0.93 с топкой ТШПМ-1,45

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел и топка подсоединяются по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается щит управления топкой.

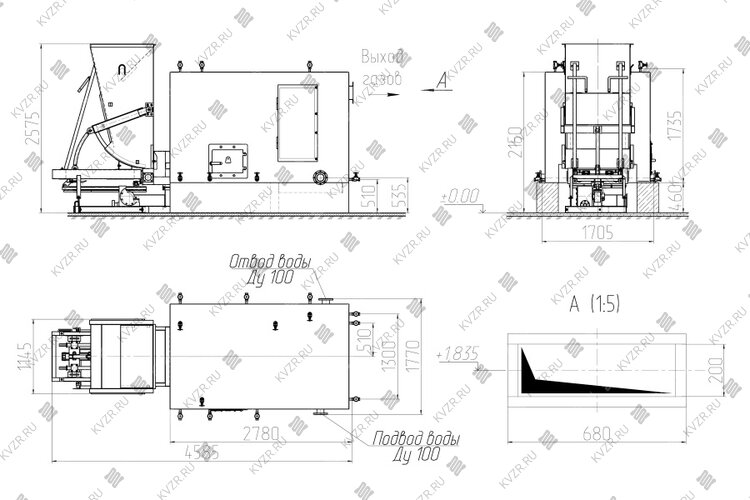

Котел КВм-0.93 с механической топкой ТШПМ-1,45 (КВм-0.93 ШП). Схема

Котел КВм-0.93 с механической топкой ТШПМ-1,45. Схема

Купить котел КВм-0.93

Для того что бы купить котел КВм-0.93 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
