Котел КВр 0 63

Водогрейный котел 630 КВт. Отапливаемый объем от 21000 м³. Виды топлива уголь, дрова, газ, дизель, мазут
В наличии на складе: CITY_USER.
Цена за Котел КВр 0 63:
254 297p Положить в корзину
Цена за комплект (Посмотреть комплект):
281 000p Положить в корзину
Купить в один клик Купить
Получить скидку
у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Котел КВр 0 63 в наличии!

Водогрейный котел КВр 0 63 для отопления производственных, административных и жилых зданий.

Сопутствующие товары
В избранное
Сравнить
Автоматика водогрейного котла. Щит управления водогрейным котлом с ручной топкой КВр, топливо уголь/дрова.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 3,5/1500 Дымосос 3,5/1500
27 000p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 3,5/1000 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 8/1500 Дымосос 8/1500
85 100p
В корзину В 1 клик
В избранное
Сравнить
Дымососы ДН 8/1500 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымовая труба 300 Дымовая труба 300
280 000p
В корзину В 1 клик
В избранное
Сравнить
Дымовая труба Ду 300 на растяжках предназначена для отвода дымовых газов котельных установок, работающих на природном газе, мазуте, угле - каменном и буром, дровах и других видах топлива. Цена указана за дымовую трубу высотой 20 метров
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Золоуловитель ЗУ 0,8 Золоуловитель ЗУ 0,8
36 300p
В корзину В 1 клик
В избранное
Сравнить
Золоуловитель ЗУ 0,8 представляет собой горизонтальный циклон, предназначенный очистки газов от летучей золы с температурой до 290 °С. Применяется для улавливания золы после водогрейных котлов КВр. Является аналогом золоуловителя ЗУ-2-1, ЗУ-2-2.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-IPL 32/175-4/2 циркуляционный. Производительность 21 м³/ч. мощность электродвигателя 4 кВт, напор 33 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 203 3 - 400 подпиточный. Производительность 1.1 м³/ч, мощность электродвигателя 0.55 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 50-32-125 К 50-32-125
20 400p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 50-32-125 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 50-32-125А К 50-32-125А
19 300p
В корзину В 1 клик
В избранное
Сравнить
Насос консольный К 50-32-125А предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Теплопроизводительность, кВт 630
Марка 0
Расход теплоносителя среды, м³/ч 24
Отапливаемая площадь, м² 7000
Отапливаемый объем, м³ 21000
Температура воды, °C 70-95
Вентиль Ду 15 Вентиль Ду 15
Количество: 4 штуки
Вентиль Ду 20 Вентиль Ду 20
Количество: 10 штук
Затвор Ду 100 Затвор Ду 100
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Дверка топочная Дверка топочная
8 580p
В корзину В 1 клик
В избранное
Сравнить
Дверка топочная чугунная устанавливается на водогрейные котлы КВр, КВм, а также паровые котлы КП.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Колосник 880*220 Колосник 880*220
3 000p
В корзину В 1 клик
В избранное
Сравнить
Колосники чугунные 880*220 применяются в слоевых топках твердотопливных водогрейных и паровых котлов. Чтобы поддерживать в топке устойчивый слой горящего топлива, дров, угля или брикетов, из колосников собираются колосниковые решетки.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Виртуальный тур нашего завода

Цена на котел КВр 0 63 ПРАЙС-ЛИСТ
Опросный лист на водогрейный котел

Котел КВр 0 63

Котел КВр 0 63 выполняются на различных видах топлива, в зависимости от этого имеют различное конструктивное исполнение и топочную камеру.

Котельный завод "РЭП" осуществляет производство котлов КВр 0 63 на всех видах топлива:

Водогрейные котлы КВр 0 63 выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт".

Котел КВр 0 63 имеет следующие технические характеристики:

  • мощность - 700 КВт/ 0,7 МВт/ 0,6 ГКал;
  • температура на выходе из котла 95 -115 °С;
  • давление теплоносителя до 0,6 МПа;
  • отапливаемая площадь от 6000 м2;
  • отапливаемый объем от 18000 м3
  • циркуляция принудительная;
  • требуемый расход воды через котел - 24 м3/час.

Котел КВр 0 63. Устройство

В зависимости от вида сжигаемого топлива водогрейный котел мощностью 630 КВт имеет различное устройство.

Твердотопливный котел (уголь, дрова)

Устройство. Котел КВр 0 63

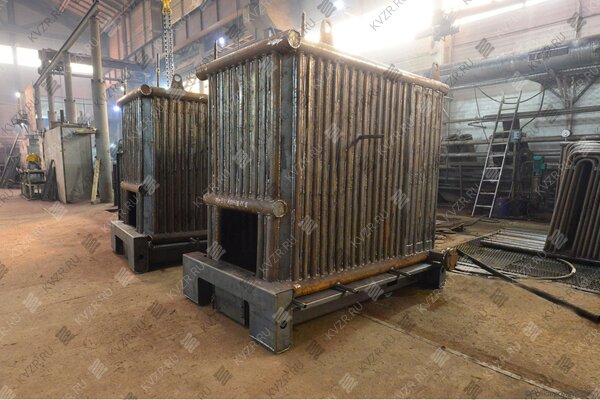

Котлы КВр 0 63 гладкотрубные. Котельный блок состоит из топочной камеры и конвективного двухходового блока. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. В котле предусмотрены люки для чистки и обслуживания трубной системы.

Твердотопливный котел КВр 0 63 имеет слоевую топку и топочную дверку для загрузки топлива и обслуживания процесса горения.

Трубная система котла состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Проем для подачи топлива выполнен на фронтовой панели. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей.

Циркуляция воды в котле организована по многоходовой схеме. Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками. Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями. Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера.

Устройство водогрейного котла КВр 0 63

На фронте котла выполнена топочная загрузочная дверка. При применении котла для сжигания дров и брикетированных древесных отходов, на фронте котла для удобства обслуживания выполняется две топочные загрузочные дверки.

Устройство котла обеспечивает максимальную монтажную готовность. Монтаж заключается в установке котельного блока на ровную поверхность пола, подключение теплоносителя и подсоединения газохода.

Загрузка угля осуществляется с фронта водогрейного котла через топочную дверь вручную. Распределение угля по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм (2 – 3 диаметра среднефракционного куска топлива). При работе на дровах и брикетированных древесных отходах загрузка топлива осуществляется с фронта котла через верхнюю и нижнюю топочные дверцы, вручную. Распределение топлива, при сжигании мелкофракционных древесных отходов, по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм, загрузка крупных дров и брикетированных древесных отходов по высоте допускается до нижней кромки проема верхней загрузочной дверки.

Котел КВр 0 63 на дровах

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла. После выхода газов из котла, по газоходам котельной они двигаются в дымовую трубу и далее в атмосферу. Есть определенные требования к устройству дымовой трубы по сечению и высоте. Диаметр дымовой трубы должен обеспечивать свободный проход всего объема дымовых газов, а высота должна быть достаточной для образования тяги и рассеивания образующихся в процессе сжигания топлива вредных веществ. Расчет требуемой дымовой трубы проводят специалисты нашего завода.

Модели твердотопливных котлов мощностью 630 КВт производства Котельный завод "РЭП" имеют компактные размеры и легко размещаются в отопительных котельных.

Котел КВр 0 63 на угле. Схема

Котел КВр 0 63 на угле. Схема

Котел КВр 0 63 на дровах. Схема

Котел КВр 0 63 на дровах. Схема



Комплект поставки

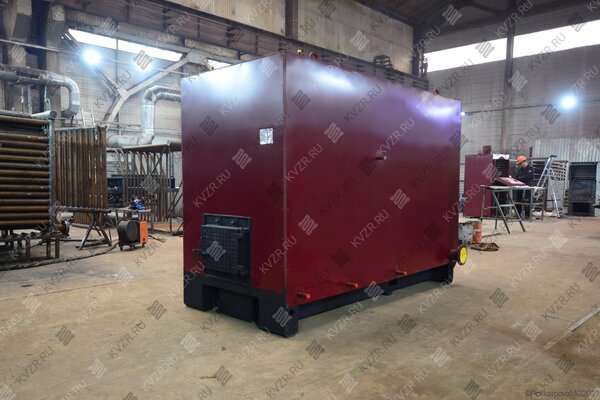

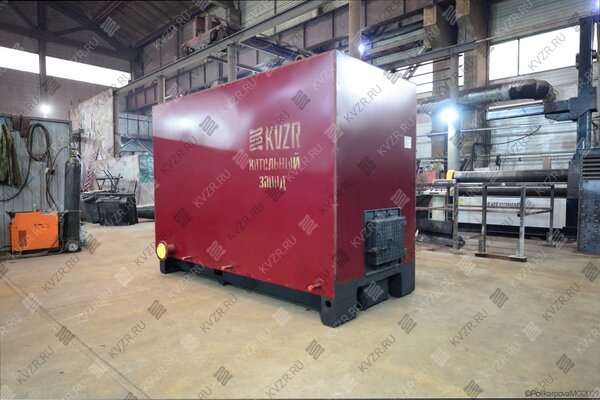

Котел КВр 0 63 поставляется готовым блоком в обшивке. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

  • Котельный блок 630 КВт -1 шт
  • Затвор чугунный 100*16  - 2 шт
  • Клапан предохранительный VT.1831 Ду50 Ру16 - 3 шт
  • Манометр МП160 10,0 кгс/см2 с трехходовым  краном  - 2 шт
  • Термометр ТТЖО+150 240/163 в оправе  - 2 шт
  • Вентили дренажные и продувочные – комплект

Котел КВр 0 63 дополнительно комплектуется:

  • Чугунными колосниками - комплект
  • Вентилятором ВЦ-14-46 №2 с дв.2,2/3000 - 1 шт

Кроме того котел КВр 0 63 может быть выполнен в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительно для подключения котла вам потребуются

Автоматика в котлы КВр 0 63

  • Твердотопливный котел КВр 0 63 работает с дымососом ДН 3,5 с дв. 3,0 при сжигании каменного и дымососом ДН 6,3 с дв. 5,5/1500 при сжигании бурого угля.
  • При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 0,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 6,3 с дв. 5,5/1500.
  • Для обеспечения циркуляции воды через котел КВр 0 63 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
  • Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
  • горелка устанавливается импортная или отечественная (для газового котла).

Также для подключения водогрейного котла и надежной работы системы отопления вам потребуются:

  • бак запаса воды;
  • мембранный (расширительный) бак (по расчету);
  • система вентиляция котельной;
  • система учета тепла;

Дополнительное оборудование для котельной с теплообменниками:

  • насос котлового контура (основной и резервный)
  • теплообменник
  • система водоподготовки.

Котел КВр 0 63 на твердом топливе, вы сможете подключить самостоятельно, руководствуясь

  • типовыми схемами;
  • инструкцией по эксплуатации котла;
  • «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)»;
  • СП 89.13330.2012 " Котельные установки. Актуализированная редакция СНиП II-35-76";
  • «Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)».



Схема подключения для котла КВр 0 63 на твердом топливе (типовая)

Схема подключения для котла КВр 0 63

  • К1.   - водогрейный котел КВр-0,63
  • К1.1 - вентилятор дутьевой
  • К2    - насос циркуляционный тепловой сети
  • К3    - насос подпиточный тепловой сети
  • К4    - бак запаса воды
  • К5    - бак расширительный мембранный
  • К6    - золоуловитель (устанавливается по необходимости)
  • К7    - дымосос
  • К8    - дымовая труба
  • * пунктиром показан резервное оборудование, в случае его размещения

Подключение котла КВр 0 63

Купить котел КВр 0 63

Для того что бы купить котел КВр 0 63 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
