Водогрейный твердотопливный отопительный котел 2,0 МВт (1,72 Гкал) - это высокое КПД, оптимальная конструкция, компактные размеры, надежность, удобство в эксплуатации, низкие цены, всегда в наличии на складе.
В конструкции котла КВ 2,0 (КВ 1,72) заложено:
Водогрейный котел 2,0 МВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.
Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел 2,0 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел 2,0 МВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.
Наименование | Котел 2,0 | |||||
Мощность водогрейного котла, МВт (Гкал/ч) | 2,0 (1,72) | |||||
Отапливаемая площадь при высоте потолка 3 м, м² | 17200 | |||||
Топливо, уголь | Кузнецкий Д | Харанорский Б1 | ||||
Низшая теплота сгорания | 5230 | 2720 | ||||
КПД котла, не менее, % | 83 | 78 | ||||
Расход топлива, кг/ч | 495 | 1013 | ||||
Расход условного топлива, кг/ч | 370 | |||||
Температура уходящих газов, °C | Не более 200 | |||||
Расход рабочей среды, м³/ч | 86 | |||||
Температура воды, °C | 70-95 | |||||
Давление рабочей среды, МПа (кгс/cм²) | 3-6 | |||||
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |||||
Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 400 | |||||
Площадь зеркала горения, м² | 2,8 | |||||

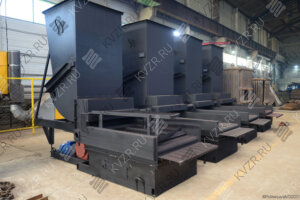

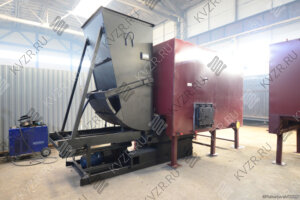

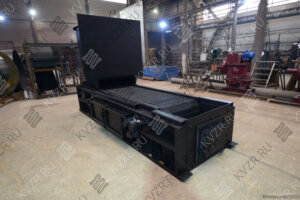

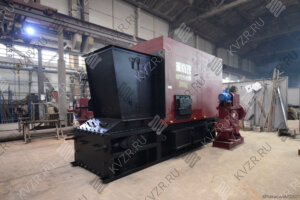

Топочное устройство | ЗП РПК | ТШПМ-2,0 | ТЛПХ-1,1/3,0 | |||
Габаритные размеры котельного блока с топкой, не более | ||||||
Длина, мм | 4500 | 5500 | 4900 | |||
Ширина, мм | 2100 | 2240 | 3900 | |||
Высота, мм | 3100 | 3100 | 3500 | |||
Масса котла, не более, кг | 5700 | 5750 | 5400 | |||
Масса топочного устройства, не более, кг | 1100 | 2400 | 6765 |
Обозначение котла в соответствии с ГОСТ 30735-200 - Котел КВр-2,0 К, Котел КВр-2,0 КБ, Котел КВм-2,0 КБ, Котел КВм-2,0 ШП, котел КВм-2,0 ТЛПХ.

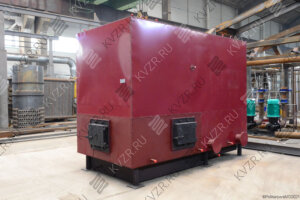

Водогрейный твердотопливный стальной отопительный котел мощностью 2,0 МВт предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Водогрейный котел 2,0 МВт предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный/бурый уголь.

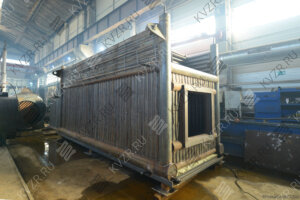

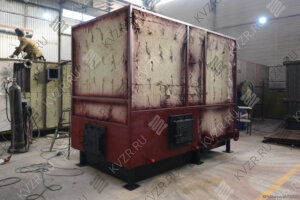

Водогрейный твердотопливный котел 2,0 МВт конструктивно выполнен двухблочным - блок котла и топочное устройство. Блок водогрейного котла 2,0 представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера котлов состоит из труб Ø 57x3,0 мм.

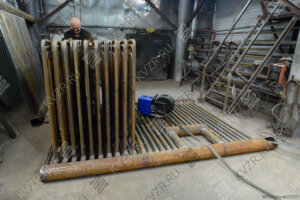

Конвективная поверхность нагрева состоит из пакетов змеевиковой формы выполненных из труб Ø 32x3,0 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.
Котел 2,0 работает с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.
Котельный завод выпускает котельные блоки КВ 2,0 работающие на 5 видах топочных устройств:
Стальной водогрейный котел 2,0, топочное устройство, запорные вентили, предохранительные клапаны, термометры, манометры, трехходовые краны, вентилятор поддува, паспорт и инструкция по эксплуатации водогрейного котла и топки.
Котел 2,0 имеет два варианта поставки:
Автоматика водогрейного котла - подбирается по техзаданию.
Твердотопливный котел КВ 2,0 работает с ДН 8 с дв. 15/1500 при сжигании каменного и дымососом ДН 9 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.
При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 2,15 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 9 с дв. 15/1500.
Для обеспечения циркуляции воды через котел КВ 2,0 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
Может осуществляться автотранспортом и ж/д полувагонами. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.
Котел 2,0 поставляется блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается котельная автоматика.
Для того что бы купить котел 2,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
