Котельный завод «РЭП» производит широкий выбор водотрубных водогрейных котлов для отопительных и производственных котельных – с ручными, механическими, автоматическими топками и горелками на твердом топливе, каменном и буром угле, дровах, природном газе, дизеле, мазуте, отработанном масле, опилках, пеллетах, щепе, лузге. На нашем официальном сайте вы можете подобрать и купить водотрубный котел по доступной цене. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования, как для отопления, так и для технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию.
Водотрубные котлы назначение
Отечественный водонагревательный промышленный водотрубный водогрейный котел мощностью 0,17 - 4,0 МВт (0,15 - 3,44 Гкал), предназначен для получения горячей воды номинальной температурой на выходе из котла 95 (115) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Агрегаты предназначены для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь, дрова, опилки, пеллеты, щепа, лузга, древесное топливо, газ, дизель, мазут, отработка.
Вид топлива
Мощность, МВт
Вид топки
Температура воды, до
Давление воды, до
уголь
0.15 - 4.0
колосниковая, ОУР, РПК, ЗП РПК, ТШПМ, ТЛПХ, ТЛЗМ
95 - 115 °С
0.6 МПа (6 кгс/см2)
дрова
0.15 - 1.45
колосниковая, ОУР
газ, дизель, мазут, отработка
0.4 - 4.0
горелка
опилки, пеллеты, щепа, лузга
0.15 - 1.5
вихревая, ретортная
Водогрейный водотрубный котел описание контсрукции
Стационарный водотрубный котел пользуется большой популярностью и имеет много достоинств. Вода в установке данного типа находится внутри труб.
Теплогенераторы имеют широкий диапазон регулирования теплопроизводительности от 30 до 100 % поверхностей нагрева.
Стальные водотрубные котлы можно быстро растапливать, так как у них хорошо осуществляется циркуляция, выравнивающая температуру воды в различных пунктах котла и не допускающая возникновения местных повышенных напряжений в металле, течи швов и пр. Хорошая циркуляция обеспечивает высокую турбулизацию потока теплоносителя в подверженных нагреванию поверхностях нагрева, и тем предотвращает возможность перегревания металла труб даже при высоких форсировках.
У водотрубных котлов топка внешняя. Это считается одним из существенных достоинств, поскольку топки для любого состава топлива, не исключая и многозольных низкосортных, удобнее размещаются под котлом. По затрате металла агрегаты являются наиболее совершенными. У них отсутствуют детали, имеющие большой диаметр, как, например, корпуса жаротрубных котлов. Установки компактны, занимают мало места, а также эластичны даже и при неравномерном нагреве стенок. У них редко появляется течь в швах или в вальцовке. В зависимости от наклона труб к горизонту водотрубные котлы делятся на горизонтальные и вертикальные. У первых трубы горизонтальные, у вертикальных котлов наклон труб 90°.
Водогрейный трубный котел преимущества
КПД свыше 80 %, минимальный расход топлива;
компактные размеры;
быстрый выход на номинальную мощность 2-4 часа;
запас по мощности 15 %, сверх номинальной;
минимальные требования к качеству питательной воды;
удобные люки для очистки поверхностей нагрева;
заводская гарантия 2 отопительных сезона.

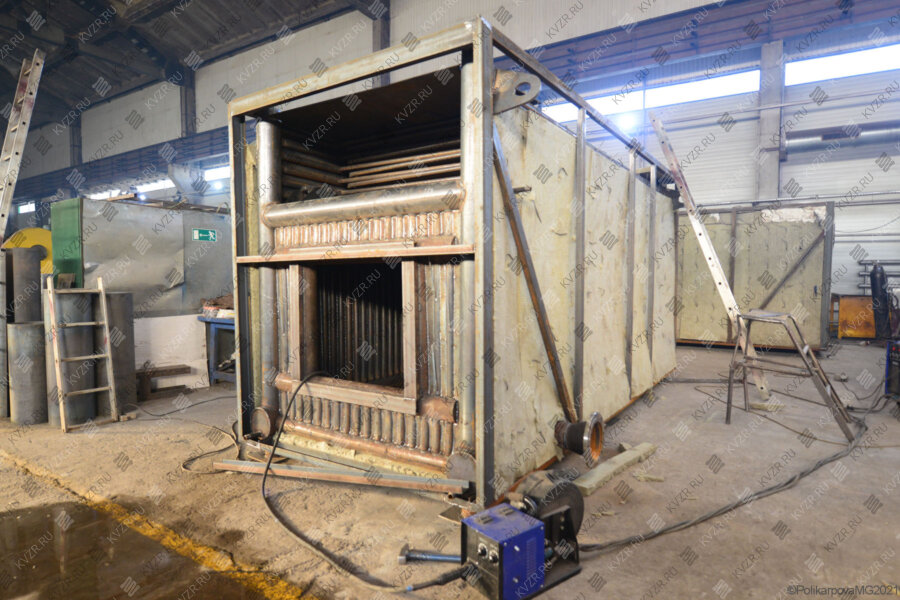

Водотрубные котлы устройство
Стальной отопительный водогрейный водотрубный котел представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Установки имеют П-образную сомкнутую компоновку. Топочная камера агрегата выполнена газоплотной путем плавникового оребрения.
В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка теплоагрегатов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки. Агрегаты работают с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.
Котельный завод "РЭП" производит установки с различными видами топочных устройств.
Конструкция агрегатов с ручной топкой выполнена моноблоком блок и ручная топка (колосники чугунные либо топка с радиальной воздухораспределяющей решеткой РВР). У агрегатов с ручной топкой под решеткой находится воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы.
Установки с ручной топкой с опрокидывающими колосниками с задним, средним либо передним выгрузом шлака. Конструкция данных котлов выполнена двухблочной - блок котла и ручная топка с поворотными колосниками РПК.
Котлоагрегаты с топкой ЗП РПК поставляется двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подается транспортером топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке агрегата установлены дверки для обслуживания топки и контроля процесса горения.
Шлак с топочного полотна сбрасывается вручную, удаление шлака из шлакового канала производиться транспортером золошлакоудаления, либо с помощью телеги.
При поставке аппарата с механической топкой с шурующей планкой ТШПМ топка заводится под котельный блок с фронта. Сбоку топочного блока предусмотрена дверка для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТШПМ подает транспортер топливоподачи. Удаление шлака с топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.
При поставке теплоагрегата с механической топкой прямого хода ТЛПХ котельный блок устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТЛПХ подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.
Трубные котлы КВм с топкой ТЛЗМ
При поставке агрегата с топкой обратного хода ТЛЗМ с пневмомеханическим забрасывателем ЗП-400 котельный блок устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер забрасывателя ЗП-400 подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

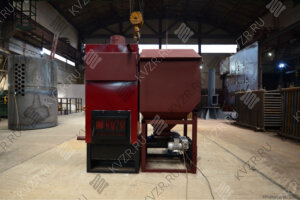

Котельный завод "РЭП" изготавливает также модели установок на твердом топливе, мощностью 0,2-1,4 Гкал, работающие без дымососа. Конструкция теплогенератора состоит из двух блоков - топки и конвективной части. В топку загружается и сжигается твердое топливо – уголь. В нижней части топочной камеры укладываются колосники, боковые и верхняя стенки выполнены из труб с вваренной стальной полосой. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются двумя блоками. Горячие газы из котельного блока выходят в задней части сверху.

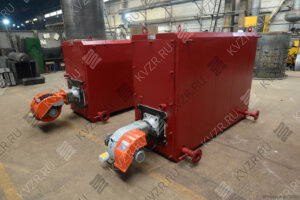

Конструкция газовых и жидкотопливных производственных теплогенераторов состоит из двух блоков - топки и конвективной части. На фронте топки изготавливается дверка для обслуживания топочной камеры. В дверке изготавливается отверстие с креплением под горелку. Для наблюдения за топочным процессом, имеется гляделка со смотровым стеклом. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются блоком. Горячие газы из котельного блока выходят в задней части сверху.

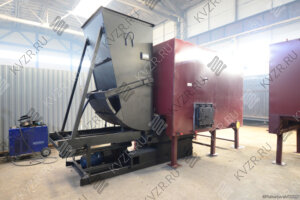

Агрегат работает полностью автоматически. Автоматика осуществляет автоматический розжиг, запуск, работу регулировку давления и остановку аппарата в случае превышения допустимых параметров работы. Автоматика осуществляет автоматическую подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В котлоагрегате с автоподачей предусмотрена система пожаротушения в случае воспламенения топлива в топливопроводе.
Купить водотрубные котлы
Для того чтобы купить водогрейный водотрубный котел, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Котельный завод производит водотрубные котлы мощностью до 4 МВт на угле, газе, дизеле, мазуте, отработке, опилках, пеллетах, щепе, лузге. Агрегаты предназначены для получения горячей воды номинальной температурой на выходе из котла 95 (115) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.
